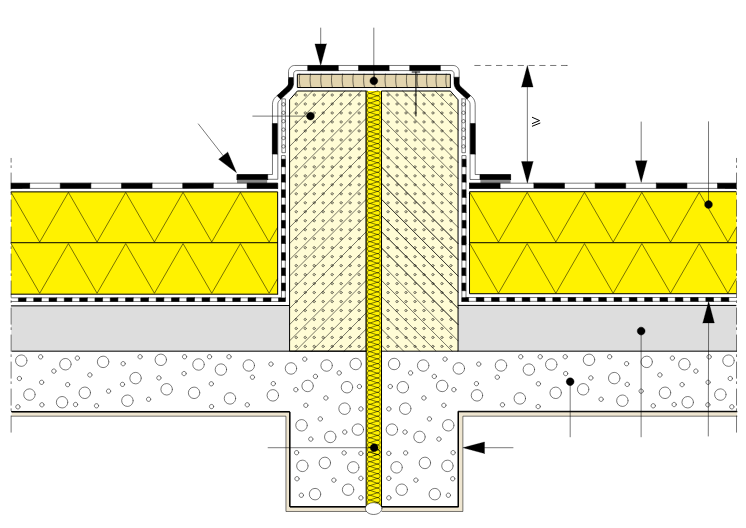

1. Support de toiture
2. Maçonnerie isolante
3. Isolation du joint (matériau souple)
4. Forme de pente
5. Pare-vapeur (cf. NIT 215, chapitre 6)
6. Isolation thermique (épaisseur conforme à la réglementation thermique en vigueur)
7. Etanchéité de la toiture
8. Fixation mécanique (tôle d'acier profilée)
9. Relevé d'étanchéité
10. Etanchéité du joint (bande d'étanchéité non armée partiellement indépendante)
11. Recouvrement (pour une éventuelle fixation en pied de relevé, voir NIT 244, § 5.4.3)
Les détails présentés dans cette NIT sont valables pour les classes de climat intérieur I à III. Pour la classe de climat intérieur IV, une étude complémentaire est en général requise, afin de s'assurer qu'aucun problème de condensation interne ne peut apparaître. C'est principalement le cas lorsqu'on utilise une coupure thermique ou une maçonnerie isolante dans le relevé d'étanchéité.
L'étanchéité élastique du joint est constituée par une bande d'étanchéité non armée partiellement indépendante.
Les étanchéités plastomères du type PIB (polyisobutylène) sont susceptibles de se fissurer lorsqu'elles sont soumises à des contraintes; il est dès lors déconseillé de les utiliser sous forme de bandes non armées pour assurer l'étanchéité des joints.
Sur les joints de grandes dimensions non soutenus par un matériau d'isolation thermique, il y a lieu de faire chevaucher les bords des tôles profilées sur la butée pour éviter que la bande d'étanchéité indépendante ne s'affaisse dans l'ouverture du joint.
Les tôles profilées sont repliées au droit des angles, afin d'améliorer leur rigidité.
Dans le cas des plastomères, la nécessité d'une fixation périphérique dépend de trois facteurs :
- le mode de pose de l'étanchéité dans la partie courante de la toiture
- la finition des butées
- la présence ou non d'une armature dans la membrane.
Pour plus d'informations à ce sujet, nous renvoyons au chapitre 5 "Les relevés d'étanchéité" de la NIT 244.
Certains plastomères nécessitent la pose d'une membrane de désolidarisation entre le revêtement d'étanchéité et l'isolant de la toiture, lorsque celui-ci est en EPS ou en PUR non surfacé, et ce, afin d'éviter la migration des plastifiants (voir les spécifications techniques des fabricants).
Si le support du relevé d'étanchéité est rugueux, il convient d'y appliquer une couche de désolidarisation (non-tissé de polyester).
Variante:
