Waterafvoer die bestaat uit een dakwaterafvoer en een doorlopende buis per verdieping (bv. bij balkons). Variante Bitumineuze afdichting

Terug naar : bouwdetails
Referentienummer:
1011
Publicatiedatum:
Bouwelementen:
Bron:

TV__244__Fiche 111-1-0

Smartconnect Balkon Regenwaterafvoer Bitumen
1. Dakvloer
2. Afschotlaag of thermische isolatie
3. Extra strook (of onderlaag bij een meerlaagse afdichting) om de plakplaat in te kleven
4. Dakwaterafvoer
5. Plakplaat
6. Dakafdichting
7. Dakopstandafwerking (zie TV 244, hoofdstuk 5)
8. Standleiding regenwaterafvoer
Om geurproblemen te vermijden, moet er onderaan de standleiding een stankafsluiter voorzien worden.

In deze fiche wordt de uitvoering van een eenlaagse bitumineuze afdichting weergegeven.

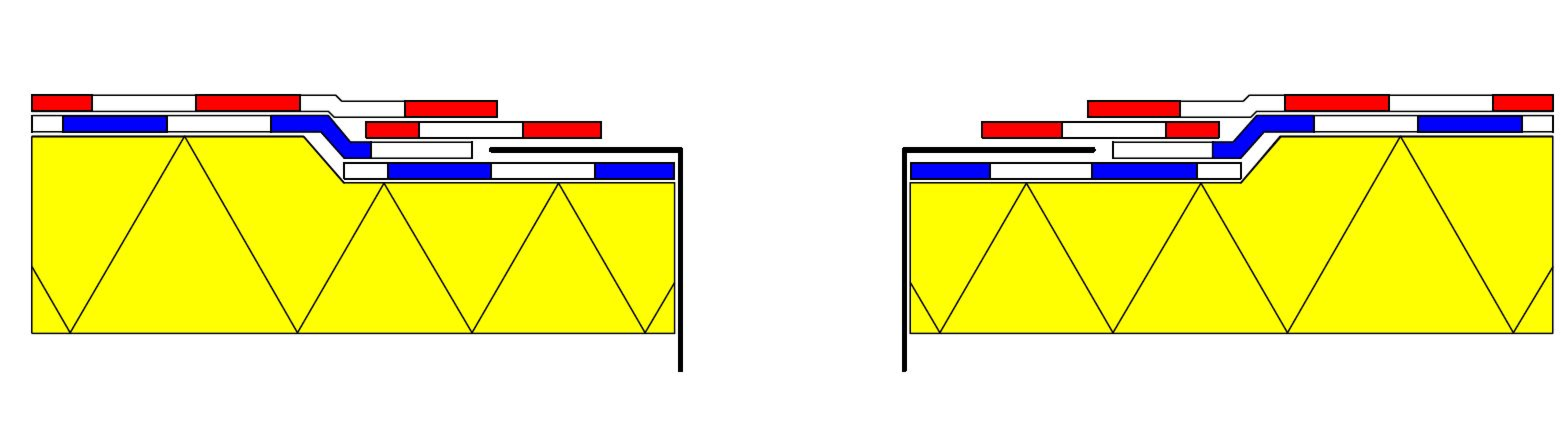

De uitvoeringsprincipes voor meerlaagse bitumineuze afdichtingen aan de waterafvoeren worden in onderstaande afbeelding verduidelijkt.
