1. Support de toiture
2. Pare-vapeur (cf. NIT 215, chapitre 6)
3. Isolation thermique (épaisseur conforme à la réglementation thermique en vigueur)
4. Emergence de grand diamètre (par exemple, conduit d'évacuation d'eau)
5. Etanchéité de la toiture
6. Bande d'étanchéité
7. Fourreau avec bavette
8. Collet
9. Mastic
10. Mastic
11. Gaine
2. Pare-vapeur (cf. NIT 215, chapitre 6)
3. Isolation thermique (épaisseur conforme à la réglementation thermique en vigueur)
4. Emergence de grand diamètre (par exemple, conduit d'évacuation d'eau)
5. Etanchéité de la toiture
6. Bande d'étanchéité
7. Fourreau avec bavette
8. Collet
9. Mastic
10. Mastic
11. Gaine
1. Support de toiture
2. Pare-vapeur (cf. NIT 215, chapitre 6)
3. Isolation thermique (épaisseur conforme à la réglementation thermique en vigueur)
4. Etanchéité de la toiture
5. Fourreau avec bavette
6. Isolation thermique
7. Emergence de grand diamètre (par exemple, conduit d'évacuation d'une hotte de cuisine ou d'un sèche-linge)
8. Bande d'étanchéité
9. Joint de mastic
10. Manchon (raccord étanche à la vapeur avec le pare-vapeur)
11. Bande adhésive (raccord étanche à la vapeur)
12. Gaine
2. Pare-vapeur (cf. NIT 215, chapitre 6)
3. Isolation thermique (épaisseur conforme à la réglementation thermique en vigueur)
4. Etanchéité de la toiture
5. Fourreau avec bavette
6. Isolation thermique
7. Emergence de grand diamètre (par exemple, conduit d'évacuation d'une hotte de cuisine ou d'un sèche-linge)
8. Bande d'étanchéité
9. Joint de mastic
10. Manchon (raccord étanche à la vapeur avec le pare-vapeur)
11. Bande adhésive (raccord étanche à la vapeur)
12. Gaine
Le parachèvement d'une étanchéité bitumineuse autour d'une émergence doit impérativement s'opérer au moyen d'une bavette.
En principe, on pose la membrane de la toiture par-dessus l'ouverture pratiquée dans le plancher et l'isolant, puis on la transperce pour y faire passer le conduit émergent. On dispose ensuite, autour de celui-ci, un accessoire avec bavette sur lequel on soude une pièce supplémentaire découpée dans le matériau d'étanchéité.
L'espace qui subsiste éventuellement au niveau de la bavette entre la membrane de la toiture et l'émergence sera de préférence obturé au mastic, afin d'éviter des stagnations d'eau.
On peut aussi avoir recours à des accessoires en deux parties (pourvus d'une bavette supplémentaire au niveau du pare-vapeur), qui permettent de réaliser un raccord étanche à la vapeur entre le pare-vapeur et l'émergence.
Pour éviter une condensation par sur-refroidissement au dos du collet métallique (n° 8), il est préférable que ce dernier ne soit pas en contact avec le fourreau.
Le schéma ci-dessus (le plus haut) illustre le principe de réalisation de la traversée d'une colonne sanitaire ; une condensation éventuelle à l'intérieur du conduit ne devrait normalement pas poser de problèmes. Dans le cas contraire (par exemple, conduit d'évacuation d'une hotte de cuisine ou d'un sèche-linge), il y a lieu d'appliquer une isolation thermique autour de l'émergence et de veiller à évacuer les condensats.

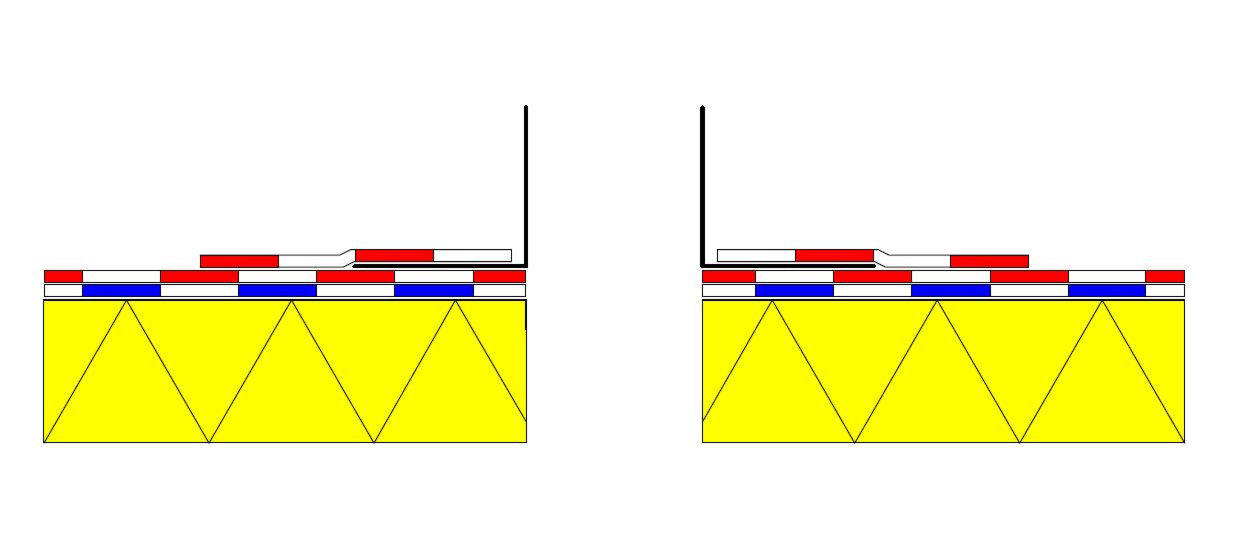

Cette fiche traite de la mise en oeuvre des étanchéités bitumineuses monocouches. Les principes d'exécution des étanchéités bitumineuses multicouches au droit des émergences sont illustrés dans les schémas ci-après.
En principe, on pose la membrane de la toiture par-dessus l'ouverture pratiquée dans le plancher et l'isolant, puis on la transperce pour y faire passer le conduit émergent. On dispose ensuite, autour de celui-ci, un accessoire avec bavette sur lequel on soude une pièce supplémentaire découpée dans le matériau d'étanchéité.
L'espace qui subsiste éventuellement au niveau de la bavette entre la membrane de la toiture et l'émergence sera de préférence obturé au mastic, afin d'éviter des stagnations d'eau.
On peut aussi avoir recours à des accessoires en deux parties (pourvus d'une bavette supplémentaire au niveau du pare-vapeur), qui permettent de réaliser un raccord étanche à la vapeur entre le pare-vapeur et l'émergence.
Pour éviter une condensation par sur-refroidissement au dos du collet métallique (n° 8), il est préférable que ce dernier ne soit pas en contact avec le fourreau.
Le schéma ci-dessus (le plus haut) illustre le principe de réalisation de la traversée d'une colonne sanitaire ; une condensation éventuelle à l'intérieur du conduit ne devrait normalement pas poser de problèmes. Dans le cas contraire (par exemple, conduit d'évacuation d'une hotte de cuisine ou d'un sèche-linge), il y a lieu d'appliquer une isolation thermique autour de l'émergence et de veiller à évacuer les condensats.
Cette fiche traite de la mise en oeuvre des étanchéités bitumineuses monocouches. Les principes d'exécution des étanchéités bitumineuses multicouches au droit des émergences sont illustrés dans les schémas ci-après.
