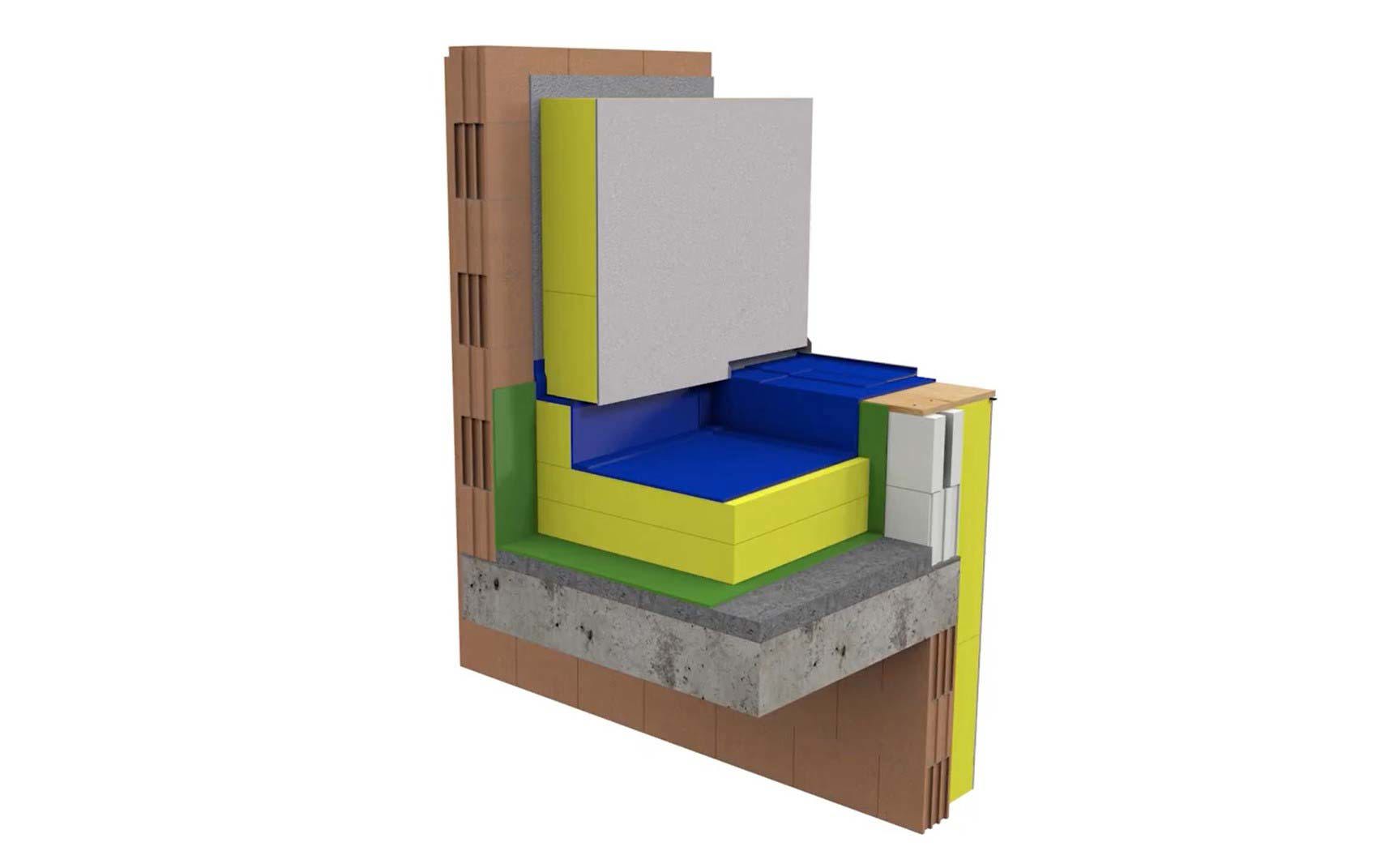

1. Pare-vapeur(cf. NIT 215, chapitre 6)
2. Forme de pente
3. Mur en butée
4. Isolation thermique (épaisseur conforme à la réglementation thermique en vigueur)
5. Etanchéité de la toiture
6. Recouvrement (pour une éventuelle fixation en pied de relevé, voir NIT 244, § 5.4.2)
7. Isolation thermique de l'acrotère
8. Profilé d'appui
9. Système d'enduit extérieur sur isolant thermique (ETICS)
10. Isolation thermique (mise en oeuvre selon les instructions du fabricant; épaisseur conforme à la réglementation thermique en vigueur)
-
Dans le cas des membranes élastomères, la nécessité d'une fixation au pied du relevé dépendra du mode de pose de l'étanchéité et de la présence ou non d'une armature dans la membrane. De plus amples informations à ce sujet sont fournies au chapitre 5 "Les relevés d'étanchéité" de la NIT 244. Il convient également de se conformer aux directives de mise en oeuvre du fabricant.
