Seuil de fenêtre en métal - Fiche 2 : Pose à l’aide d’un précadre

Points importants

1) Etanchéité à l'eau

• Barrière d’étanchéité à l’eau du raccord de fenêtre (facultatif) (n° 3) : l’ETICS installé ultérieurement assure en principe l’étanchéité aux pluies battantes du raccord de fenêtre. La pose d’une barrière d’étanchéité à l’eau autour du raccord de fenêtre (facultatif) offre toutefois une protection supplémentaire et/ou temporaire contre les infiltrations d’eau. Une barrière d’étanchéité à l’eau est adéquate si elle répond aux exigences de la norme NBN EN 14909 [B10] (EPDM ou feuille étanche aux pluies battantes, p. ex.) (voir NIT 283 [B5], § 6.8). Il convient néanmoins d’être attentif aux risques d’infiltrations au droit des raccords seuils-menuiseries-ETICS. Dans certains cas, des dispositifs spécifiques sont nécessaires [L1].

La colle ou la bande autoadhésive utilisée pour fixer la barrière d’étanchéité doit être appliquée selon les instructions du fabricant afin d’obtenir une adhérence suffisante et durable. La pose d’une barrière d’étanchéité du côté externe du raccord de fenêtre peut rendre inadéquate la pose collée de l’ETICS dans la zone concernée (en fonction de la nature du matériau de la feuille et de la longueur du mur couvert). En cas de doute, il convient de prévoir une fixation mécanique de l’ETICS dans la zone concernée (voir NIT 257 [B1], § 5.2.1).

• Seuil en métal (n° 5) : le seuil en métal et les raccords avec les relevés aux extrémités (rehausses) doivent être étanches (voir NIT 283 [B5]). Il en va de même pour le raccord entre le seuil en métal et le châssis et pour les raccords entre les relevés et le châssis [L1]. La mise en œuvre d'un système d'étanchéité complémentaire sous le seuil n'est pas nécessaire si les raccords entre celui-ci et la menuiserie sont étanches à l'eau et si le raccord entre les rehausses latérales et la rehausse arrière (talon) du seuil est complètement étanche à l'eau. Il est recommandé d'utiliser des seuils dotés d'embouts amovibles permettant leur coulissement (déformation thermique) et de coussinets d'étanchéité à l'eau à l'efficacité prouvée.

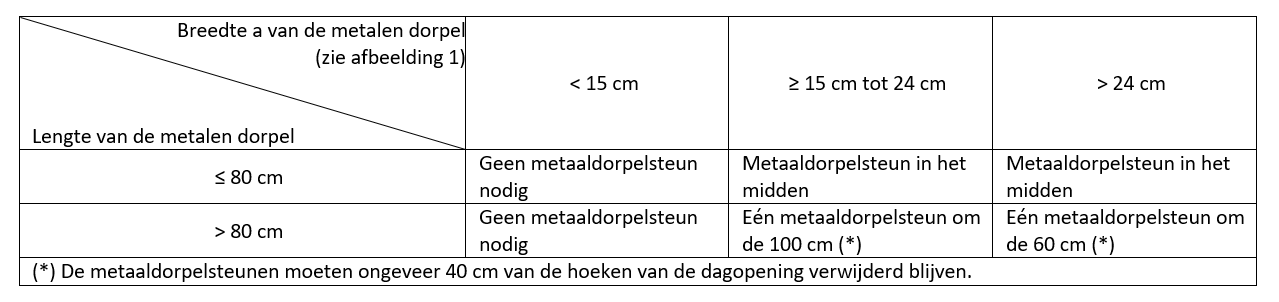

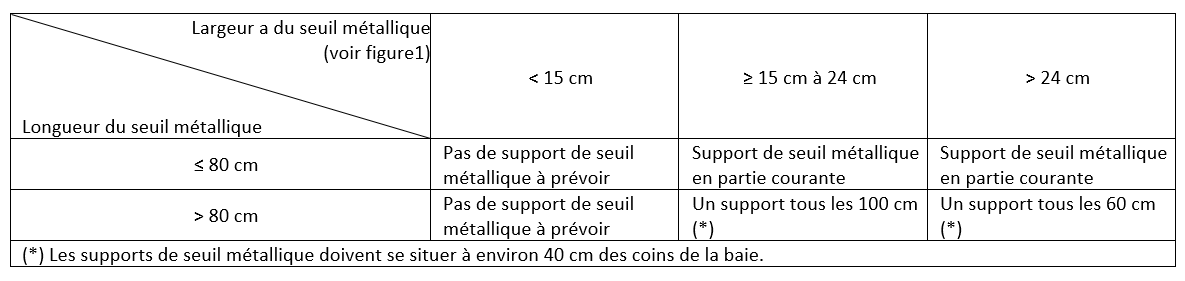

Si l’on opte pour des seuils en métal, il est recommandé de prévoir des équerres de renfort à partir de certaines dimensions. Le tableau 1 reprend quelques règles générales concernant le nombre d’éléments à prévoir.

2) Etanchéité à l'air

• Précadre (n° 2) : le précadre est d’abord ancré dans la structure portante. Le châssis en bois vient ensuite se placer dans le précadre. Le précadre peut être composé de mousse polyuréthane (PUR) rigide, de polystyrène extrudé (XPS), de polystyrène expansé (EPS), d’un panneau à base de bois ou de montants et de traverses en bois massif (voir NIT 283 [B5], § 6.5.2).

Les panneaux sont considérés comme utilisables pour l’assemblage de précadres étanches à l’air lorsque leur perméabilité à l’air demeure inférieure à 0,1 m³/(h.m²) sous une différence de pression de 50 Pa (voir NIT 255 [B4], § 5.1.3).

Si le précadre se compose de traverses et de montants en bois massif, la traverse supérieure et les montants doivent être constitués d’un bois appartenant au moins à la classe de durabilité naturelle 3 (NBN EN 350-2 [B7]). Quant à la traverse inférieure, le bois qui la constitue doit être au moins de classe de durabilité naturelle 1 ou 2 ou doit avoir subi un traitement de préservation lui conférant une durabilité similaire.

Dans ce détail, la fenêtre est ancrée dans le mur porteur à l’aide de pattes de fixation (n° 9). Elle peut toutefois également être fixée dans le précadre au moyen de chevilles pour châssis (n° 13).

• Membrane d’étanchéité à l’air (n° 10) : une membrane est adéquate si elle est au minimum de type B, conformément à la norme NBN EN 13984 [B9] (voir NIT 283 [B5], § 6.8). Les bandes autoadhésives ou la colle utilisées pour fixer la membrane doivent être appliquées selon les instructions du fabricant afin d’obtenir une adhérence suffisante et durable. La membrane d’étanchéité à l’air peut également être appliquée sous forme liquide dans le respect des instructions du fabricant.

S’il s’avère difficile d’assurer la continuité de l’étanchéité à l’air entre l’enduit intérieur et les menuiseries à l’aide d’une membrane d’étanchéité à l’air (au droit des angles, p. ex.), une solution alternative peut être adoptée. On se référera à ce sujet à la NIT 284 [B2] (§ 5.3.3 et tableau 5.2).

3) Performances acoustiques

D’un point de vue acoustique, un raccord étanche à l’air entre les finitions intérieures et extérieures et le châssis est indispensable pour atteindre l’exigence performantielle minimale (classe C selon la norme NBN S 01-400-1 [B11]) des classes de bruit extérieur 1 à 3.

Ce raccord de fenêtre peut également satisfaire à l’exigence performantielle minimale pour la classe de bruit extérieur 4, à condition que le jeu entre le châssis et précadre ne dépasse pas 1 cm et que l’espace soit comblé à l’aide de mousse injectée (les bandes d’étanchéité sont déconseillées tant d’un point de vue pratique qu’acoustique).

Dans le cas d’une classe de bruit extérieur 4, si la fenêtre a été posée dans le précadre à l’aide de pattes de fixation, la finition intérieure des retours de baie doit être réalisée au moyen de plaques de finition enduisables (n° 11) (voir § 1.2 de la présente NIT).

4) Performances thermiques (nœud constructif conforme à la PEB)

Ce raccord satisfait aux exigences décrites au § 1.3 de cette NIT (règle de base 2 pour les nœuds constructifs conformes à la PEB).
