Détails de référence pour les fenêtres en bois mises en œuvre dans des murs revêtus d’un ETICS - Type de pose D : pose excentrée du châssis par rapport au mur porteur (en applique)
LÉGENDE
Isolation de l’ETICS
Cadre de pose
Barrière d’étanchéité à l’eau du raccord de fenêtre (facultatif)
Bande d’étanchéité à l’eau (bande compressible)
Seuil de fenêtre en métal
Joint adhésif ou mastic expansifs étanches à l’air (bande d’étanchéité comprimée)
Mastic de façade (joint souple) ou profilé spécifique
Mousse PUR
Enduit
Membrane d’étanchéité à l’air
Plaque de finition enduisable
Profilé d’arrêt
Points importants
1) Etanchéité à l'eau
Barrière d’étanchéité à l’eau du raccord de fenêtre (facultatif) (n° 3) : l’ETICS installé ultérieurement assure en principe l’étanchéité aux pluies battantes du raccord de fenêtre. La pose d’une barrière d’étanchéité à l’eau autour du raccord de fenêtre (facultatif) offre toutefois une protection supplémentaire et/ou temporaire contre les infiltrations d’eau. Une barrière d’étanchéité à l’eau est adéquate si elle répond aux exigences de la norme NBN EN 14909 [B10] (EPDM ou feuille étanche aux pluies battantes, p. ex.) (voir NIT 283 [B5], § 6.8). Il convient néanmoins d’être attentif aux risques d’infiltrations au droit des raccords seuils-menuiseries-ETICS. Dans certains cas, des dispositifs spécifiques sont nécessaires [L1].
La colle ou la bande autoadhésive utilisée pour fixer la barrière d’étanchéité doit être appliquée selon les instructions du fabricant afin d’obtenir une adhérence suffisante et durable. La pose d’une barrière d’étanchéité du côté externe du raccord de fenêtre peut rendre inadéquate la pose collée de l’ETICS dans la zone concernée (en fonction de la nature du matériau de la feuille et de la longueur du mur couvert). En cas de doute, il convient de prévoir une fixation mécanique de l’ETICS dans la zone concernée (voir NIT 257 [B1], § 5.2.1).
Seuil en métal (n° 5) : le seuil en métal et les raccords avec les relevés aux extrémités (rehausses) doivent être étanches (voir NIT 283 [B5]). Il en va de même pour le raccord entre le seuil en métal et le châssis et pour les raccords entre les relevés et le châssis [L1]. La mise en œuvre d'un système d'étanchéité complémentaire sous le seuil n'est pas nécessaire si les raccords entre celui-ci et la menuiserie sont étanches à l'eau et si le raccord entre les rehausses latérales et la rehausse arrière (talon) du seuil est complètement étanche à l'eau. Il est recommandé d'utiliser des seuils dotés d'embouts amovibles permettant leur coulissement (déformation thermique) et de coussinets d'étanchéité à l'eau à l'efficacité prouvée.

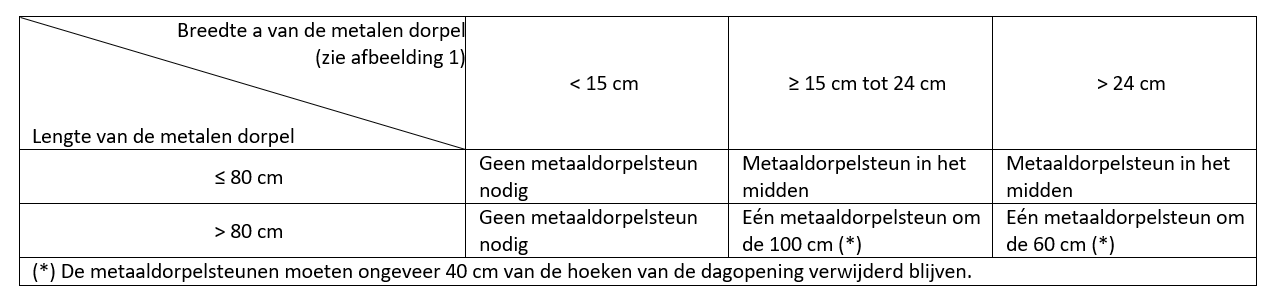

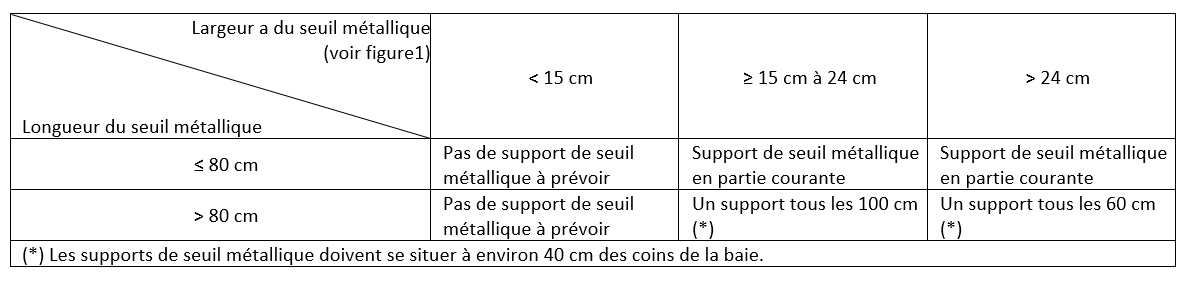

Si l’on opte pour des seuils en métal, il est recommandé de prévoir des équerres de renfort à partir de certaines dimensions. Le tableau 1 reprend quelques règles générales concernant le nombre d’éléments à prévoir.
Fig. 1 Largeur a d’un seuil en métal.
LÉGENDE
1. Support de seuil métallique
a = largeur du seuil en métal
2) Etanchéité à l'air
Cadre de pose (n° 2) : le cadre de pose peut être constitué de panneaux à base de bois ou de dérivés du bois (contreplaqué, p. ex.). D’autres matériaux tels que la mousse de PVC rigide ou encore la mousse polyuréthane rigide recyclée peuvent également être utilisés. Les panneaux sont considérés comme utilisables pour l’assemblage de cadres de pose étanches à l’air lorsque leur perméabilité à l’air demeure inférieure à 0,1 m³/(h.m²) sous une différence de pression de 50 Pa (voir NIT 255 [B14], § 5.1.3). Si le fabricant des panneaux n’est pas en mesure de garantir cette performance, il peut s’avérer nécessaire de poser une barrière supplémentaire (membrane ou coating étanche à l’air, p. ex.) (pour en savoir davantage sur l’aptitude à l’emploi des panneaux destinés à la pose des menuiseries extérieures, voir NIT 283 [B5], § 6.1).
L’étanchéité à l’air des raccords dans les angles entre les panneaux peut être assurée par une colle ou un mastic expansifs étanches à l’air ou encore par une bande d’étanchéité à l’air.
Le raccord étanche à l’air entre le châssis et le cadre de pose est mis en œuvre à l’aide d’un joint comprimé en mousse ou d’une colle expansive (6). L’ensemble – fenêtre et cadre de pose – vient ensuite s’ancrer dans le gros œuvre.
Membrane d’étanchéité à l’air (n° 10) : une membrane est adéquate si elle est au minimum de type B, conformément à la norme NBN EN 13984 [B9] (voir NIT 283 [B5], § 6.8). Les bandes autoadhésives ou la colle utilisées pour fixer la membrane doivent être appliquées selon les instructions du fabricant afin d’obtenir une adhérence suffisante et durable. La membrane d’étanchéité à l’air peut également être appliquée sous forme liquide dans le respect des instructions du fabricant.
3) Performances acoustiques
D’un point de vue acoustique, un raccord étanche à l’air entre les finitions intérieures et extérieures et le châssis est indispensable pour atteindre l’exigence performantielle minimale (classe C selon la norme NBN S 01-400-1 [B11]) des classes de bruit extérieur 1 à 3.
Ce raccord de fenêtre peut également satisfaire à l’exigence performantielle minimale pour la classe de bruit extérieur 4, à condition que le jeu entre la baie et le cadre de pose ne dépasse pas 2 cm et que l’espace soit comblé à l’aide de mousse injectée (voir § 1.2 de la présente NIT).
4) Performances thermiques (nœud constructif conforme à la PEB)
Ce raccord satisfait aux exigences décrites au § 1.3 de cette NIT. Si des conditions de chantier particulières ne permettent pas de satisfaire aux exigences relatives aux performances thermiques du raccord de fenêtre, on se référera aux règles générales énoncées à ce sujet dans la réglementation PEB.
