Données du projet
- Localisation: Merelbeke
- Type de projet: Extension
- Type de construction: Bâtiment industriel
- Maître d’ouvrage: Spriet Aardappelen
- Architecte(s): Sonar Architecten
- Partenaires du projet: Van De Walle IBC (Industrial Building Contractor)
- Stabilité: bureau d’étude Abicon
- Superficie: 5.000 m² <...<10.000 m²
- Date de début du projet: 2016
- Type de contrat: Design-build (DB)
Description du projet

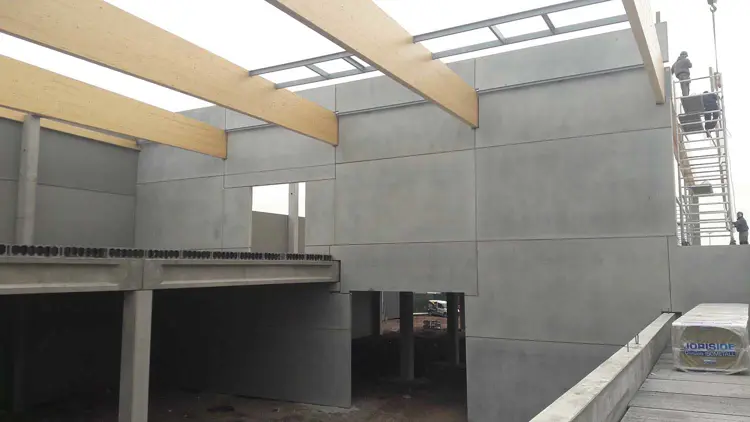

Le projet concerne un bâtiment industriel à structure entièrement préfabriquée constituée de panneaux sandwiches isolés, de poutres lamellées, de poutres et de colonnes en béton, de poutres et de hourdis précontraints et de poutres en acier. Il se compose d'une partie « bureaux » et d'une partie « entrepôts ». La structure principale est en béton et en acier. Pour la couverture de toiture, on a toutefois opté pour une tôle d'acier reposant sur des poutres lamellées, reposant à leur tour sur des colonnes en béton. La majeure partie de ce projet comporte un étage intermédiaire sur lequel reposent des charges relativement lourdes. Pour ce projet, Abicon a assuré l'étude de stabilité, se chargeant par ailleurs des dessins de la structure en béton préfabriqué.
Utilisation BIM
- Niveau de BIM: Niveau 2 (la maquette numérique collaborative)

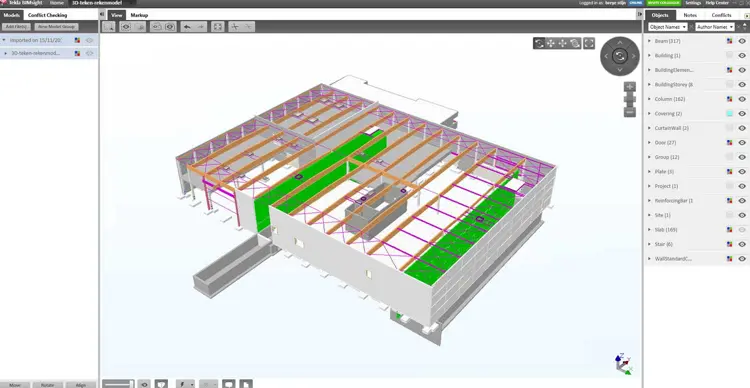

- Type de plateforme de partage des données: Tekla BIMsight
Utilisateurs BIM
- Architecte(s): Revit
- Ingénieur(s) de stabilité: Revit, Scia Engineer
- Entrepreneur(s): Revit
Description du BIM
Application du BIM:
L’entrepreneur principal Van De Walle IBC a assuré la modélisation complète du bâtiment. IBC et Abicon ont collaboré sur ce projet. Abicon s’est chargé pour sa part du calcul et du dessin de la structure préfabriquée dans son ensemble. Pour ce faire, le modèle Revit de l’architecte, qui était alors disponible, a été adapté. Le modèle a fait l’objet d’une communication régulière via IFC entre les différentes parties à titre de contrôle. Enfin, les dessins partiels ont été extraits du modèle Revit et l’armature dessinée, le tout étant prêt à être envoyé au fournisseur de béton préfabriqué.
Expérience du BIM:

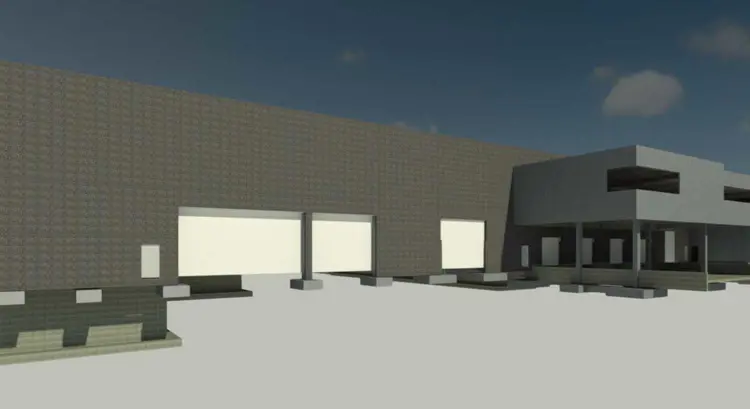

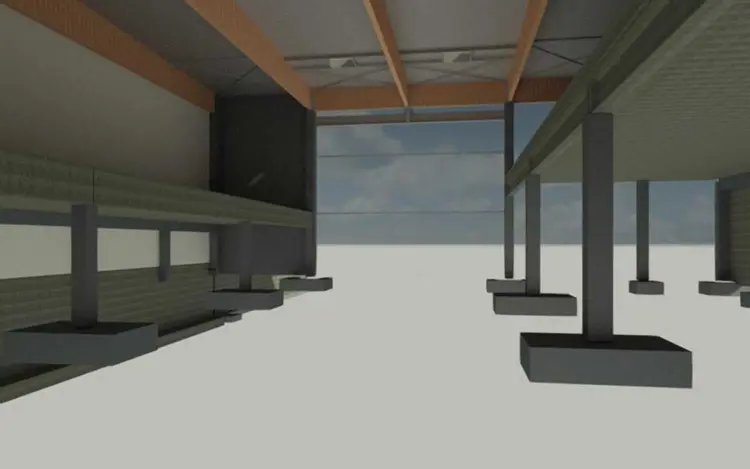

Dans ce projet, la plus-value de l’utilisation du BIM présente plusieurs aspects. Tout d’abord, le dessin 3D en un modèle unique des différents éléments préfabriqués réduit considérablement la possibilité que des erreurs soient commises. Ensuite, le modèle 3D peut également faire office de dossier as-built. Un troisième avantage tient à la possibilité pour différentes parties de communiquer leurs propres modèles entre elles et de les consulter ou de continuer à travailler dans le même modèle. Enfin, un modèle 3D permet également de garantir des vérifications plus rapides, tout en favorisant leur exactitude. Les ajustements et communications en interne entre l’ingénieur et le dessinateur peuvent également être ainsi accélérés.
