Performances de l’enveloppe

Performances thermiques et énergétique de l’enveloppe

Les performances thermiques et énergétique de l’enveloppe des bâtiments et de ses composants sont couvertes par le CEN/TC88, CEN/TC89 au niveau européen, et par le ISO/TC 163 au niveau international. Ces comités de normalisation couvrent un large ensemble de normes relatives :

  • À l’isolation thermique de l’enveloppe (murs, toitures, planchers, fenêtres, façades, etc.) ;
  • à la mesure de la performance (aussi bien en laboratoire que in situ) ;
  • aux transferts de chaleur et d’humidité dans les parois.

Ensemble des normes

Isolation thermique

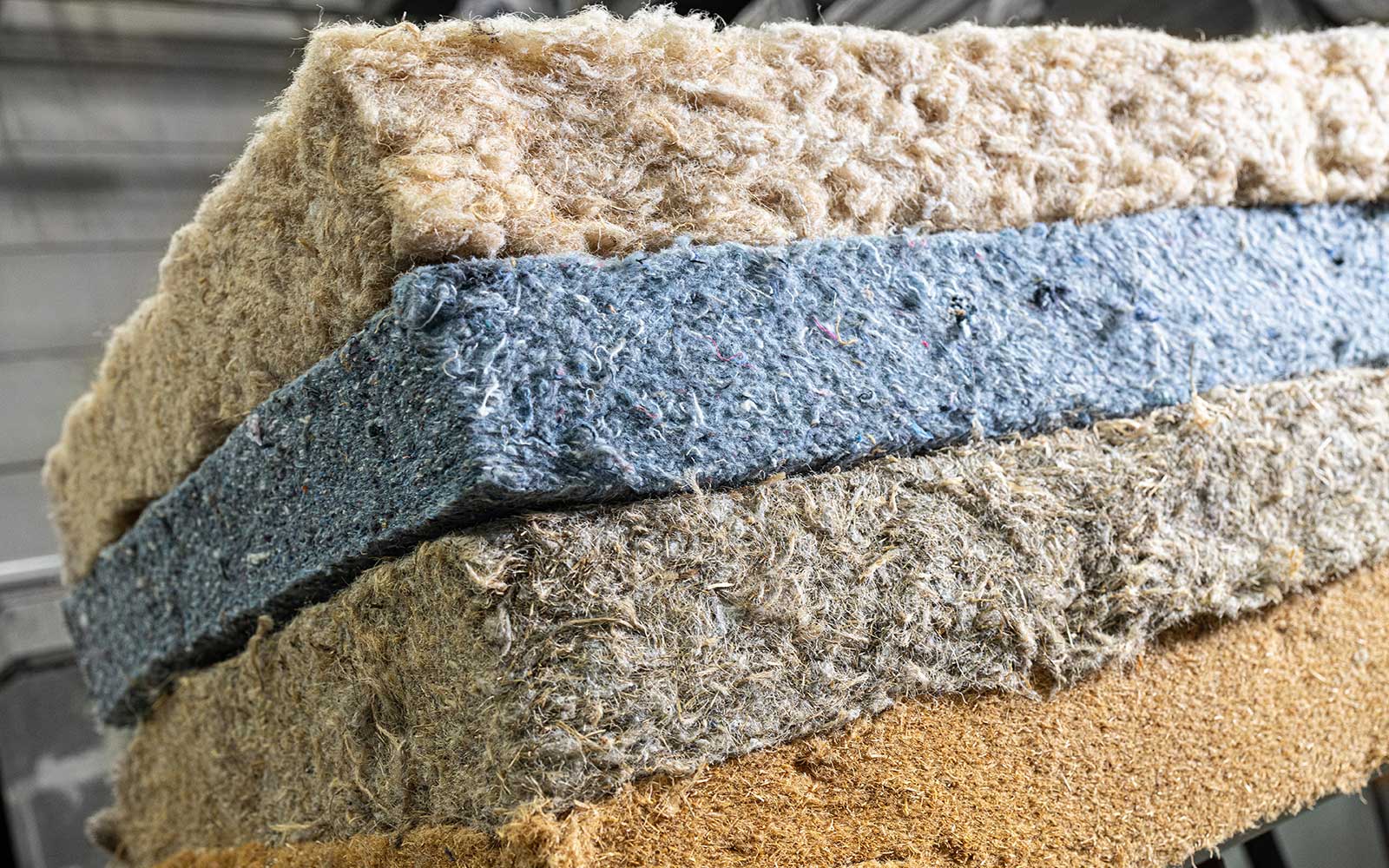

Les matériaux d’isolation thermique

Les matériaux sont couverts par les normes du CEN/TC88. On retrouve notamment :

  • La série de normes EN13162 à EN 13171 pour les produits manufacturés tels que la laine minérale (MW), le polystyrène expansé (EPS), les panneaux de PU, le verre cellulaire (CG), la fibre de bois (WF), etc.
  • Les normes couvrant les matériaux mis en œuvre sur site, comme le PU projeté (EN 14315-1 & -2) ou injecté (EN 14318-1 & -2), les isolants à base de cellulose (EN 15101-1 & -2), les isolants à base de laine minérale (EN 14064-1 & -2), etc.

Ces normes décrivent l’ensemble des performances utiles pour ces matériaux isolants, la manières de les mesurer et de les déclarer. Lorsque ces normes sont reconnues comme spécifications techniques harmonisées, elles servent de base pour le marquage CE des produits. Plus d’information sur le marquage des isolants et la déclaration des performances thermiques des isolants est donnée dans l’article Buildwise suivant :

Conductivité thermique et marquage des isolants

Performances d’isolation thermiques des éléments de l’enveloppe (murs, toiture, fenêtres,etc.)

Sur base des propriétés des matériaux, la résistance thermique (valeur R), et/ou le coefficient de transmission thermique (valeur U) des éléments peuvent être calculé avec la norme adéquate :

Pour aider lors de l’évaluation de la valeur Uw des fenêtres, Buildwise a développé l’outil Uw4wood. De manière générale de valeur U par défaut sont données dans le Catalogue de valeurs U indicatives pour un certain nombre de parois courantes.

Les ponts thermiques peuvent finalement être évalués en suivant les conventions de la norme de calcul EN ISO 10211 ou à l’aide des valeurs par défauts de la EN ISO 14683.

Mesure des performances

Cette partie couvre les méthodes d’essai et de mesure utilisées pour vérifier la performance thermique réelle des matériaux, composants et bâtiments. La conductivité thermique et la résistance thermique des isolants peut être mesurée grâces aux méthodes des normes EN 12667, EN 12664 et EN 12939. Les valeurs mesurées servent de données d’entrée pour la déclaration des performances en suivant les normes produits ou les réglementations régionales (tel que la réglementation PEB).

Des mesures des performances d’isolation thermique des parois ou autres composants de l’enveloppe des bâtiment peuvent être mesurées directement en suivant la norme EN ISO 8990 (essais à la boite chaude gardée), ou plus spécifiquement la norme EN 1934 pour les maçonneries et les normes EN ISO 12567-1 & -2 pour les fenêtres ou portes complètes.

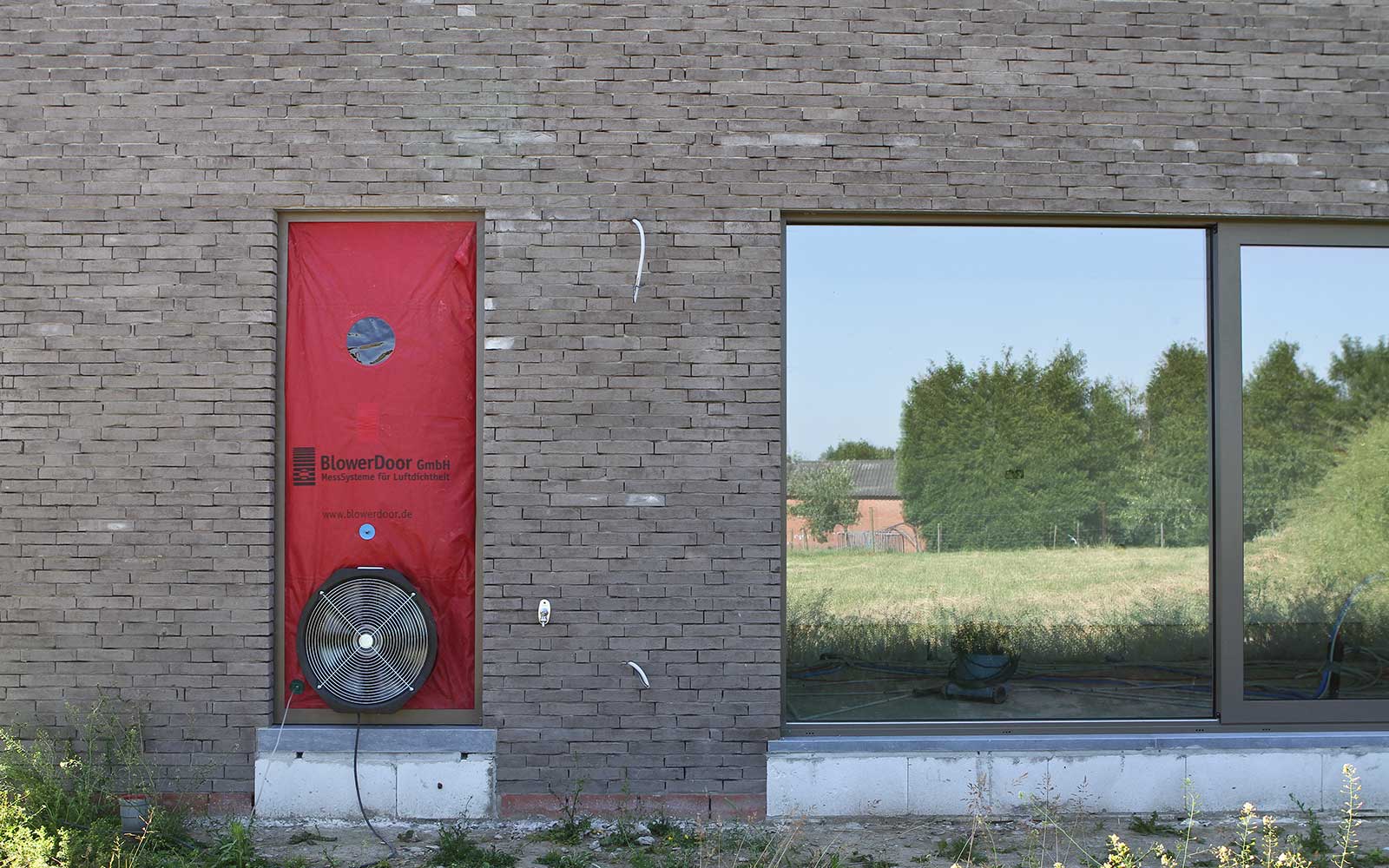

L’étanchéité à l’air des bâtiments, caractéristique cruciale pour atteindre une bonne efficacité énergétique, est mesurée en suivant la norme EN ISO 9972 (essai par pressurisation/dépressurisation). En Belgique, cette norme est complétée par des documents nationaux (STS et guides) pour la préparation du bâtiment, la présentation des résultats et l’interprétation : Spécifications techniques STS-P 71-3. Différents aspects de la norme ISO 9972 sont traités en détail dans les publications ci-dessous. La mesure de la perméabilité à l’air des composants de bâtiment (jonctions, éléments de façade, etc.) est décrite dans la norme EN 12114.

La thermographie infrarouge est un outil de diagnostic in situ : repérage des défauts d’isolation, des infiltrations d’air et de certains problèmes d’humidité, en complément des mesures de perméabilité à l’air et des calculs hygrothermiques. Ces évaluations par thermographie infrarouge suivent notamment les normes suivantes :

- EN ISO 6781-1 : détection des irrégularités de chaleur, d’air et d’humidité dans les bâtiments – procédures générales ;
- EN ISO 6781-3 : qualification des opérateurs, analystes et rédacteurs de rapports en thermographie infrarouge appliquée aux bâtiments.

Humidité

Cette thématique rassemble les normes qui traitent de l’influence de l’humidité (eau liquide et vapeur) sur les matériaux et parois, ainsi que des méthodes de calcul de transferts couplés chaleur–humidité. La prise en compte de l’impact de l’humidité sur les performances thermiques des matériaux est décrit dans la norme EN ISO 10456. La condensation, superficielle ou interne, est un phénomène récurant dans les bâtiments et responsables de nombreuses pathologies. Pour une vérification rapide du risque de condensation les méthodes de calculs simplifiées de la norme EN ISO 13788.

Finalement, pour une évaluation numérique détaillée des transferts combinés de chaleur et d’humidité dans les éléments de construction, les méthodes de la norme EN 15026 peuvent être suivies. Cette norme est utile lorsqu’on doit étudier des parois sensibles à l’humidité (bâtiments anciens, matériaux biosourcés, solutions innovantes), ou des conditions d’exposition sévères.Les méthodes de cette norme nécessite de disposer de propriétés hygrothermiques des matériaux et de données climatiques, notamment :

- sorption hygroscopique, mesurée selon la norme EN ISO 12571
- la perméabilité à la vapeur, mesurée selon la norme EN ISO 12572
- l’absorption capillaire, mesurée selon la norme EN ISO 15148 ;
- les données climatiques, évaluées en suivant la série de normes EN ISO 15927-1 à -6 .
