Technologie des capteurs à fibre optique

Mesurez la distorsion, la température et les vibrations acoustiques, entre autres, avec une grande précision grâce aux fibres optiques !

Retour à : technologies numérique dans la construction

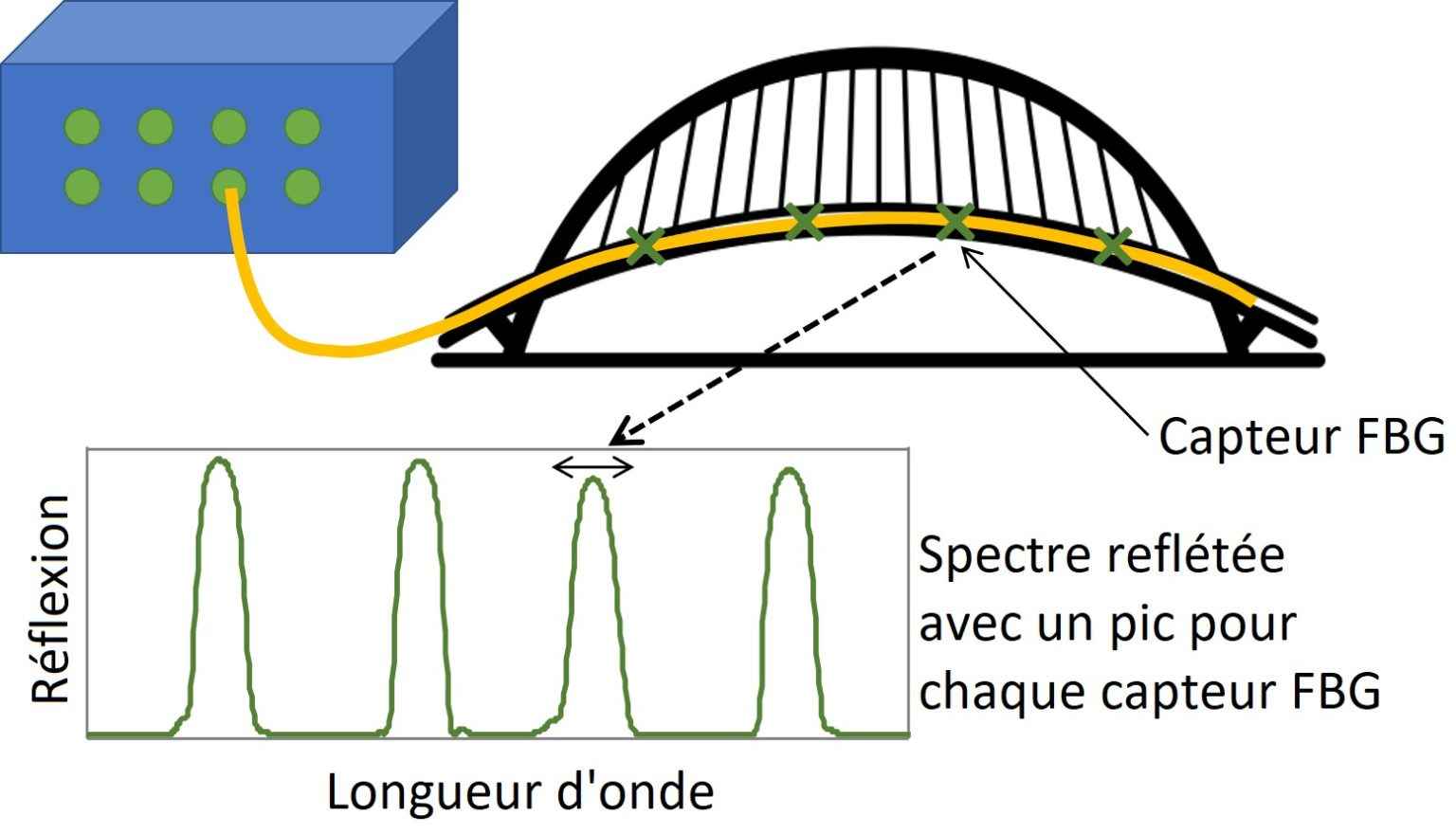

Figure 1. Principe des capteurs à fibre optique sur base des technologies ‘multipoint sensing’.

Dans le cas de ‘multipoint sensing’, 20 à 30 points de mesure peuvent être placés sur un même câble capteur, à des emplacements fixés par l’utilisateur (Figure 1).

La technique de ‘multipoint sensing’ la plus courante est la technologie « Fiber Bragg Grating » (FBG). Dans cette technique, les capteurs (appelés ‘gratings’) sont inscrits en usine dans la fibre de verre. La longueur d’un ‘grating’ est généralement d’environ 10 mm. Chaque ‘grating’ réfléchit la lumière à une longueur d’onde bien définie, qui varie également de façon linéaire avec la contrainte et/ou la température.

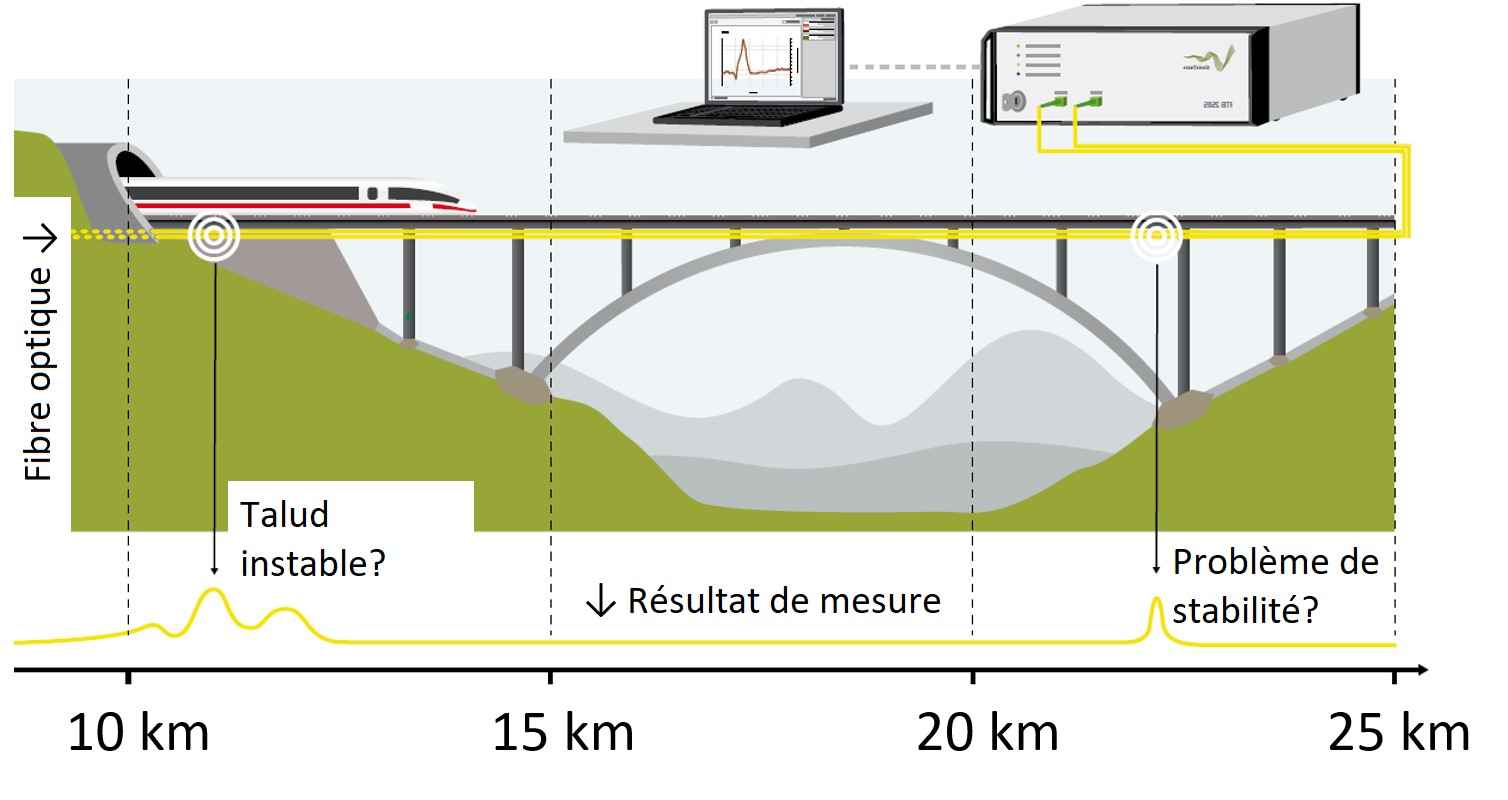

Figure 2. Principe des capteurs à fibre optique sur base des technologies ‘distributed sensing’. (source: fibrisTerre Systems GmbH).

Avec les technologies ‘distributed sensing’ la totalité de la fibre optique sert de capteur (Figure 2). De cette manière, il est possible de couvrir de très longues distances avec un coût de capteur relativement bas.  Cependant, ces systèmes sont également utiles pour des applications à une échelle plus limitée, en raison de l’image très détaillée de la déformation et de la température qui est obtenue.
