Tout sur la normalisation du BIM

Ce chapitre donne un aperçu des acteurs de la normalisation du BIM, ainsi que des travaux réalisés et en cours en terme de normalisation, aux 3 niveaux suivants:

  1. Niveau mondial
  2. Niveau européen
  3. Niveau national
Norm 01 Fr

3 niveaux

Les travaux de normalisation sur le BIM sont menés au niveau international par le Comité Technique de l’ISO TC59 (ISO/TC 59/SC 13) et au niveau européen par un comité du CEN (le CEN/TC 442). Les accords de Vienne  coordonnent les travaux entre le CEN et l’ISO.

Les travaux pré-normatifs sur le BIM sont (pour la plupart) menés au préalable par buildingSMART International.

La commission nationale de normalisation en Belgique travaille en miroir des travaux exécutés au niveau européen par le CEN et au niveau mondial par l’ISO. C'est ce que nous appelons le comité miroir belge.

Vous souhaitez poser votre candidature pour devenir membre du comité miroir belge du CEN/TC 442 (BIM) ? Il y a plusieurs  possibilités :

  1. Vous êtes déjà membre du "Cluster Digital Construction" ? Dans ce cas, c'est gratuit. Il suffit de vous inscrire.
  2. Vous n'êtes pas membre du 'Cluster Digital Construction' ? Inscrivez-vous via notre page d'inscription
  3. Vous souhaitez uniquement rejoindre le comité miroir, mais pas le cluster.  Inscrivez-vous ici .

3 domaines

L’objectif principal de la normalisation du BIM est l’amélioration et la fiabilisation des échanges de données tout au long du cycle de vie de l’ouvrage.

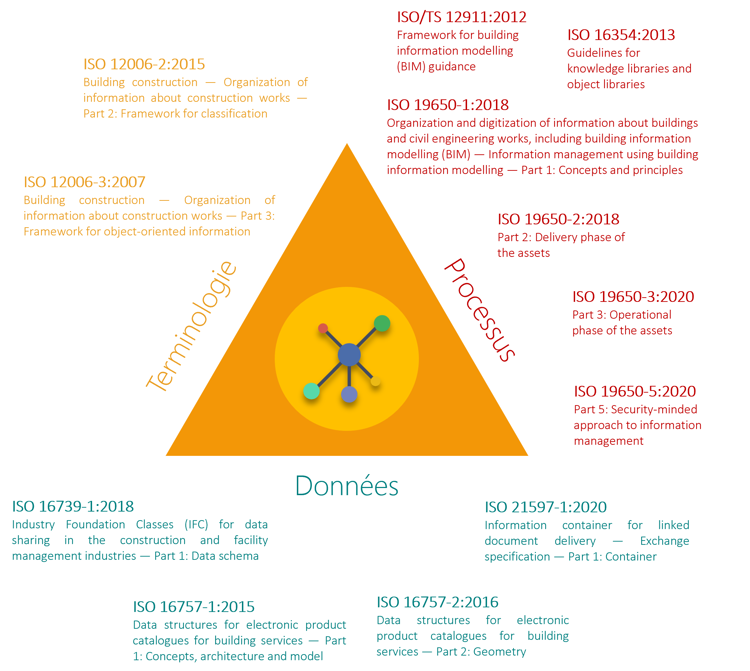

buildingSMART représente l’écosystème BIM par un triangle dont les trois côtés traitent respectivement de la terminologie, des données et des processus.

La représentation ci-contre illustre de manière simplifiée ces trois domaines principaux qui sont sujets à des normes, avec des exemples de normes internationales.

Niveau international

buildingSMART International et ISO

Les travaux pré-normatifs sur le BIM sont essentiellement menés par buildingSMART International.

La publication des normes internationales est réalisée par l’ISO (acronyme de “International Organization for Standardization”). Au sein de l’ISO, c’est le comité ISO/TC 59/SC 13 qui publie des normes ISO relatives au BIM. Quelques normes ISO:

ISO 19650

Organization and digitization of information about buildings and civil engineering works, including building information modelling (BIM) — Information management using building information modelling

Parmi les normes ISO relatives au BIM, la série de normes ISO 19650 est particulièrement importante. Elle décrit comment structurer un plan d’exécution BIM, document qui décrit la méthodologie de travail dans le cadre d’un projet en BIM.

Le groupe de travail traitant de la série de normes ISO 19650 au niveau international est l’ISO/TC 59/SC 13/WG 13.

Pour en savoir plus, consultez notre wiki ici.

ISO 29481

Building information models — Information delivery manual

La série de normes ISO 29481 propose des méthodes d’échanges d’informations entre les acteurs du projet (en cohérence avec les cas d’usage repris dans le plan d’exécution BIM). Il est question ici des IDM (Information Delivery Manual).

ISO 16739-1

Industry Foundation Classes (IFC) for data sharing in the construction and facility management industries

Le schéma IFC (destiné au partage numérique d’informations entre les acteurs d’un projet et interopérable avec les logiciels qu’ils utilisent) est également normalisé (ISO 16739).

Cet échange d’informations via le modèle IFC doit être associé à des dictionnaires de données qui permettent de définir de façon unique et non ambiguë les données échangées. La norme 12006-3 décrit notamment comment gérer et stocker des dictionnaires de données.

Pour en savoir plus, consultez notre guide de la SFI.

ISO 12006

Building construction — Organization of information about construction works

Il est possible d’assigner des classes aux objets du modèle IFC, pour structurer davantage le contenu. Les classes peuvent être choisies dans un système de classification.

La norme 12006-2 propose un cadre pour l’élaboration de classification dans le secteur de la construction.

La norme 12006-3 décrit notamment comment gérer et stocker des dictionnaires de données.

Plus d'informations ici. En savoir plus sur les systèmes de classification.

Niveau européen

CEN/TC 442 et normes "EN ISO"

Le CEN (Comité Européen de Normalisation) publie les normes européennes (« EN ISO … »).

Le CEN/TC 442 a pour objectif d’aider le secteur de la construction à être plus efficace et plus durable en permettant un échange et un partage de données optimal entre les partenaires de la chaîne de valeur. Il est le foyer de la normalisation européenne en ce qui concerne le BIM, le lieu central en ce qui concerne les actions de coordination d’harmonisation du BIM.

Structure du CEN/TC 442

Dernière version : CEN - CEN/TC 442 (cencenelec.eu)

Niveau national

NBN et normes "NBN EN"

Les normes EN, deviennent ensuite des normes « NBN EN … » (belges).

La participation de la Belgique aux travaux européens et internationaux de pré-normalisation et de normalisation dans le domaine du BIM permet de garantir que les normes en préparation sont en adéquation avec le cadre contractuel et législatif belge. Cela permet aussi de s’assurer qu’elles sont cohérentes avec les intérêts du secteur en Belgique.
