1. Fig. 1 : Obturation d’une traversée de mur massif résistant au feu par une conduite combustible au moyen d’une coquille d’isolation éventuellement revêtue d’un coating résistant au feu
Légende
1. Mur massif
-
2. Conduite combustible
-
3. Réservation et jeu autour de la conduite ou de la coquille
-
4. Resserrage autour de la coquille d'isolation
-
5. Coquille d'isolation / Fixation de la coquille d'isolation
-
6. Système de fixation de la conduite
- 7. Coating éventuel (sur le mur / conduite / coquille d'isolation)
-
1. Mur massif
-
2. Fig. 2 : Obturation d’une traversée de mur massif résistant au feu par une conduite combustible au moyen d’une coquille d’isolation éventuellement revêtue d’un coating résistant au feu
Légende
1. Mur massif
2. Conduite combustible
-
3. Réservation et jeu autour de la conduite ou de la coquille
-
4. Resserrage autour de la conduite
-
5. Coquille d'isolation / Fixation de la coquille d'isolation
-
6. Système de fixation de la conduite
- 7. Coating éventuel (sur le mur / conduite / coquille d'isolation)
1. Mur massif
Le mur massif doit répondre aux conditions d’un mur massif standardisé ou d’un mur massif similaire. L’usage d’autres murs massifs est permis, sous réserve de validation dans les prescriptions du fabricant* du dispositif résistant au feu à placer dans le mur.
2. Conduite combustible
Les caractéristiques de la conduite combustible doivent être conformes aux prescriptions du fabricant*. Celles-ci doivent préciser le type de matériau dont peut être constituée la conduite (PVC, PE, PP, etc.), son diamètre minimal et maximal (généralement de 50 à 250 mm) ainsi que l’épaisseur minimale et maximale de sa paroi (généralement de 1 à 15 mm).
En règle générale, la conduite traverse la paroi perpendiculairement. Une traversée en oblique n’est possible que si elle est autorisée dans les prescriptions du fabricant*, sous réserve d’éventuelles adaptations du dispositif d’obturation (position, dimensions, etc.).
3. Réservation et jeu
La différence entre le diamètre de la réservation et celui de la conduite (ou de la coquille en cas de continuité de celle-ci à travers le mur) ne peut excéder la valeur mentionnée dans les prescriptions du fabricant*.
4. Resserrage
L’espace entre la conduite ou la coquille d’isolation (en cas de continuité de celle-ci à travers le mur) et la réservation dans le mur massif sera resserré selon les prescriptions du fabricant* (resserrage au mortier, colmatage à l’enduit, bourrage à la laine de roche, etc.).
Le resserrage à prévoir est fonction du jeu entre la conduite ou la coquille d’isolation et la réservation. Sauf stipulation contraire des prescriptions du fabricant* (jeu inférieur à une certaine valeur, p. ex.), cet espace doit, en principe, toujours faire l’objet d’un resserrage.

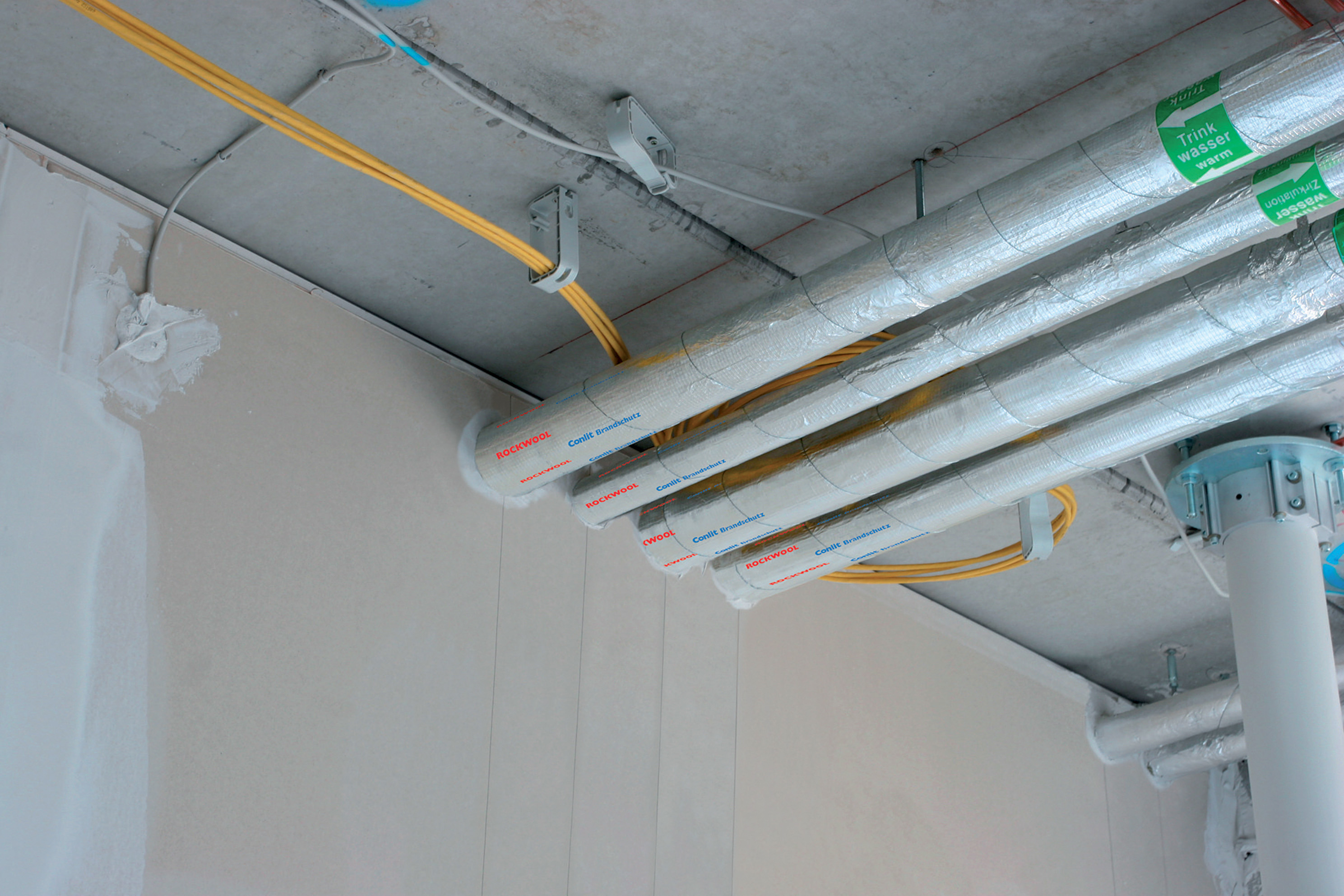

5. Coquille d’isolation et fixation
Les caractéristiques de la coquille d’isolation – revêtue ou non d’un coating résistant au feu – doivent être conformes aux prescriptions du fabricant*. Celui-ci doit préciser la densité minimale [kg/m³], l’épaisseur minimale [mm] et la classe de réaction au feu (A1, A2-s1, d0, etc., selon la norme NBN EN 13501-1) de la coquille d’isolation ainsi que la longueur minimale (longueur ‘x’ en mm de la figure 1) sur laquelle la coquille doit enrober la conduite (des deux côtés ou non du mur).
La coquille d’isolation doit être fixée comme stipulé dans les prescriptions du fabricant*.
6. Système de fixation de la conduite
La conduite doit être soutenue et fixée dans les règles de l’art. Les suspentes seront situées le plus près possible du mur massif (en principe, à une distance maximale de 500 mm – voir prescriptions du fabricant*).
7. Coating résistant au feu
La coquille d’isolation, le mur massif et/ou la conduite doivent éventuellement être revêtus d’un coating résistant au feu. Le cas échéant, les prescriptions du fabricant* doivent faire mention du coating à utiliser, de son épaisseur [mm] et de la longueur (voir longueurs ‘y’ et ‘z’ en mm à la figure 1) sur laquelle il convient de l’appliquer.
* Établies sur la base du rapport de classement.
