Panneaux solaires sur une toiture à versant: montage en semi-intégration

Retour à : details-constructifs

Numéro de réference:
1357
Date de publication:
01/12/2017
Éléments de construction:
Structure portante:
La source:

  • 1. Couverture en tuiles
  • 2. Panneau solaire
  • 3. Raccord d'étanchéité
  • 4. Panneau de substitution
  • 5. Charpente

Sur une toiture à versant, les capteurs solaires sont le plus souvent installés selon l'une des techniques suivantes:
- en surimposition
- en intégration
- en semi-intégration (voir ci-dessous)

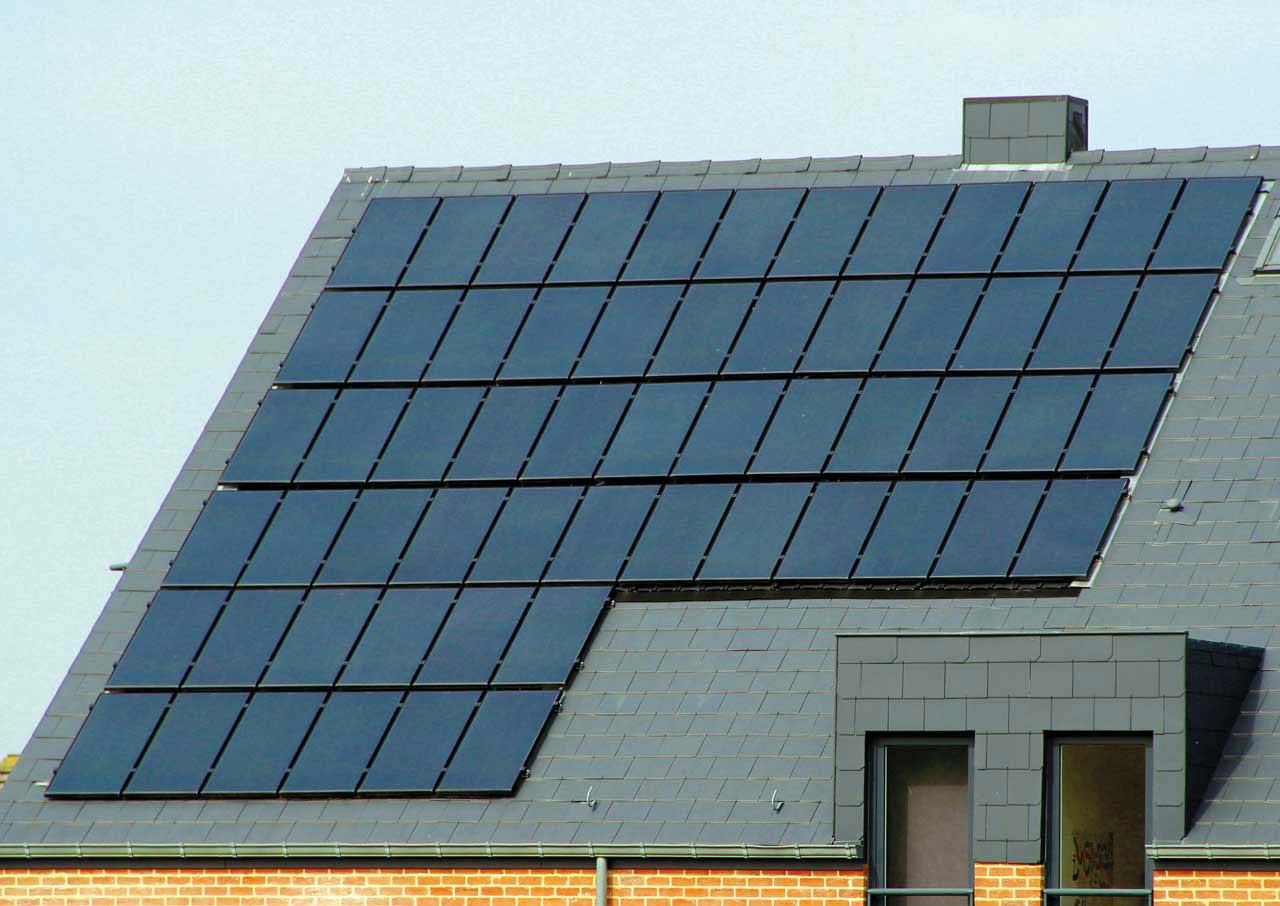

Des éléments de substitution placés sous les capteurs ainsi que des raccords d'étanchéité spécifiques remplacent une partie de la couverture et doivent posséder des fonctions (étanchéité à la pluie, etc.) et des performances (durabilité, etc.) semblables ou supérieures aux performances de la toiture. Les capteurs solaires sont fixés sur les éléments de substitution au moyen d'un dispositif spécifique et n'ont aucun rôle d'étanchéité à la pluie. Un schéma de principe est fourni à la figure 9. Une photo d'illustration est présentée à la figure 10. Chaque technique de montage possède des caractéristiques qui lui sont propres et qui peuvent, selon les conditions du projet, constituer des avantages ou des inconvénients. Quelques spécificités sont évoquées ci-dessous en toute généralité pour chaque technique. Le montage en surimposition nécessite peu d'interventions sur la couverture existante, qui conserve sa fonction d'étanchéité durant les travaux. La mise en oeuvre des crochets doit être réalisée selon les règles de l'art, pour ne pas compromettre l'intégrité et la durabilité de la couverture. Les espaces entre les capteurs, de même que le pourtour de l'installation solaire sont ouverts, ce qui garantit la circulation de l'air. Le montage en intégration ou en semi-intégration permet de limiter l'impact visuel des capteurs sur la toiture. L'installation solaire reprenant la fonction d'étanchéité à la pluie de la couverture, il faut assurer sa durabilité en veillant à la qualité des matériaux et en soignant la mise en oeuvre. Bien qu'il n'y ait aucune contre-indication pour un montage sur une toiture existante, ces techniques sont plus intéressantes sur des toitures neuves ou à rénover, où elles permettent de réaliser des économies sur les matériaux de couverture et sur leur pose. Dans le cas du montage en intégration, la périphérie des capteurs et les espaces entre capteurs sont relativement fermés, ce qui limite la circulation de l'air. En cas de semi-intégration, la circulation de l'air autour des capteurs est comparable à celle du montage en surimposition. Le montage en intégration est principalement réalisé pour des raisons esthétiques il permet en effet de réduire le décalage entre le plan de la toiture et le plan des capteurs solaires. Ce type de montage est fréquent pour les capteurs solaires thermiques, mais relativement rare pour les capteurs photovoltaïques. Il s'applique en théorie à tout type de couverture. Néanmoins, dans la pratique, il est presque exclusivement réalisé sur des couvertures en tuiles ou en ardoises.
