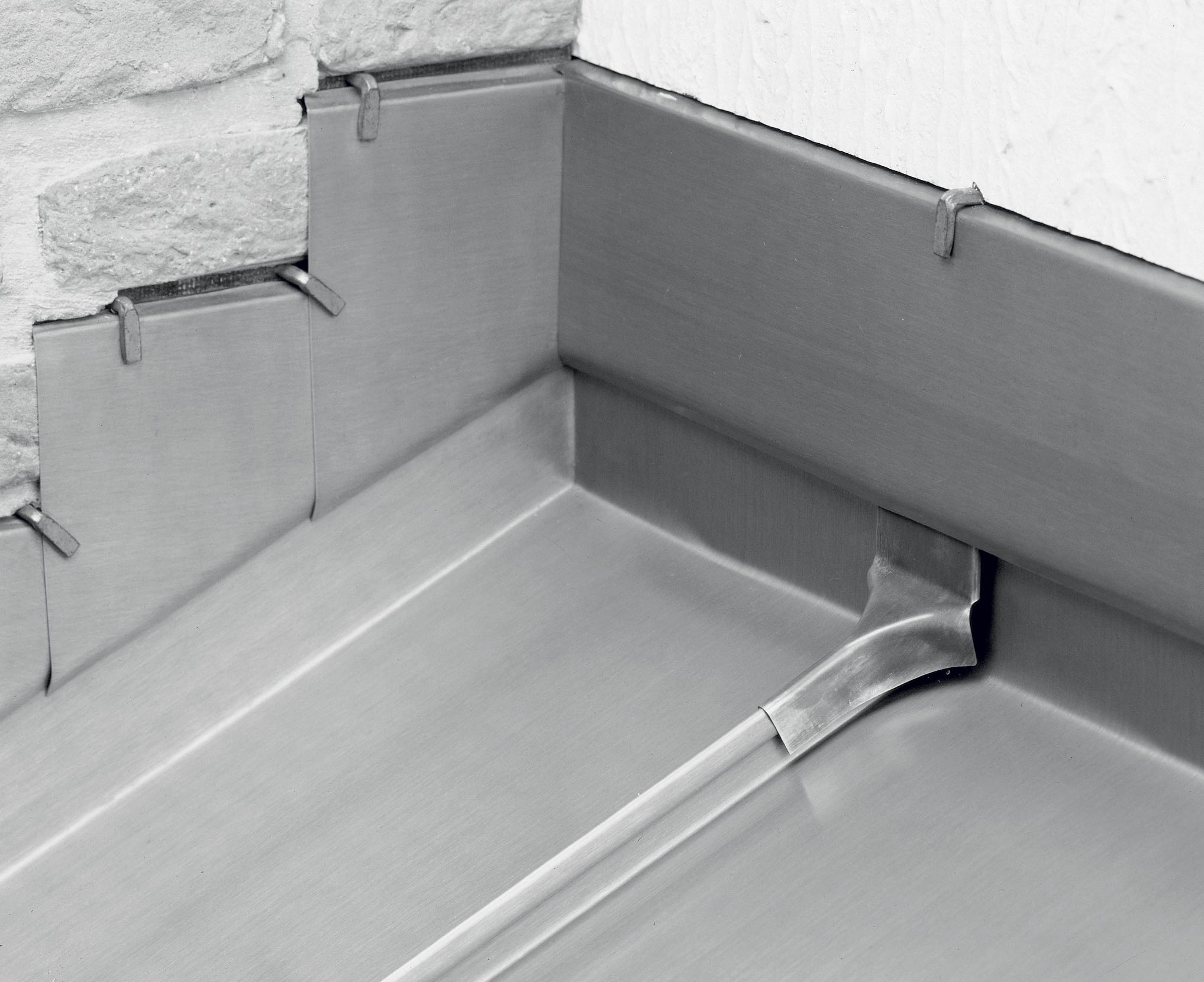

1. Fig. 1 : Détail du raccord aux rives de tête en butée (couverture aérée en sous-face)
LEGENDE
1. Mortier ou mastic restant souple, compatible avec le métal
2. Crampon
3. Volige interrompue (espace aéré)
4. Volige sur chant
5. Isolant
6. Écran à l’air et à la vapeur
7. Finition intérieure
8. Sous-toiture
9. Contre-latte/espace aéré
10. Voligeage
11. Joint debout
12. Coulisseau
13. Patte d’accroche
14. Profilé de support
15. Capot de faîtage
16. Treillis antirongeurs/anti-insectes
LEGENDE
1. Mortier ou mastic restant souple, compatible avec le métal
2. Crampon
3. Volige interrompue (espace aéré)
4. Volige sur chant
5. Isolant
6. Écran à l’air et à la vapeur
7. Finition intérieure
8. Sous-toiture
9. Contre-latte/espace aéré
10. Voligeage
11. Joint debout
12. Coulisseau
13. Patte d’accroche
14. Profilé de support
15. Capot de faîtage
16. Treillis antirongeurs/anti-insectes
2. Fig. 2 : Recommandations concernant le raccord aux rives de tête en butée (couverture aérée en sous-face)
Pour les revêtements métallique autres que le zinc, aucun aération n’est requise. Si le détail est envisagé, on évitera de mettre des pattes en acier galvanisé en contact avec le cuivre et l’acier inoxydable (risque de corrosion galvanique).
POUR LE ZINC
Rehausse verticale A :
≥ 80 mm
Recouvrement B :
Hauteur résiduelle en fonction de A et de D
Espace d’aération F :
Environ 24 mm (une volige interrompue) et, en tout cas, 1,5 fois plus large que l’ouverture au niveau de la bande d’égout ou du ressaut
Écartement du larmier D :
Environ 30 mm
Profilés de support :
Ponctuels
En zinc, en acier galvanisé ou en inox
Épaisseur selon le matériau
Deux par mètre
L = environ 250 mm (2/m) ou L = environ 60 mm (3/m)
Pattes d’accroche :
Ponctuelles
En zinc
Deux par bande
L = 80 mm
e = 0,7 à 0,8 mm (même épaisseur que la feuille de revêtement)
Pour les revêtements métallique autres que le zinc, aucun aération n’est requise. Si le détail est envisagé, on évitera de mettre des pattes en acier galvanisé en contact avec le cuivre et l’acier inoxydable (risque de corrosion galvanique).
POUR LE ZINC
Rehausse verticale A :
≥ 80 mm
Recouvrement B :
Hauteur résiduelle en fonction de A et de D
Espace d’aération F :
Environ 24 mm (une volige interrompue) et, en tout cas, 1,5 fois plus large que l’ouverture au niveau de la bande d’égout ou du ressaut
Écartement du larmier D :
Environ 30 mm
Profilés de support :
Ponctuels
En zinc, en acier galvanisé ou en inox
Épaisseur selon le matériau
Deux par mètre
L = environ 250 mm (2/m) ou L = environ 60 mm (3/m)
Pattes d’accroche :
Ponctuelles
En zinc
Deux par bande
L = 80 mm
e = 0,7 à 0,8 mm (même épaisseur que la feuille de revêtement)
