Fig. 1 Noue d’une toiture sarking.
Légende :
1. Étanchéité à l’air
2. Chevrons existant
3. Remplissage avec un isolant souple ou injecté
4. Sous-toiture
5. Voligeage
6. Noue métallique
7. Couverture
Légende :
1. Étanchéité à l’air
2. Chevrons existant
3. Remplissage avec un isolant souple ou injecté
4. Sous-toiture
5. Voligeage
6. Noue métallique
7. Couverture
Cette fiche illustre une noue métallique dans une toiture sarking (voir figure 1). Les noues synthétiques sont réalisées conformément aux prescriptions des fabricants des systèmes et ne sont pas illustrées dans cette fiche.
Stratégie de rénovation et mise en œuvre
Étape 1 : démontage de la couverture et de la noue en place jusqu’au chevron existant
Étape 2 : placement de la membrane d’étanchéité à l’air (et de l’étanchéité à l’eau provisoire)
La membrane d’étanchéité à l’air est déroulée sur un premier versant. La pose de cette membrane avec une légère tension dans les deux directions facilitera la jonction ultérieure avec la membrane de l’autre versant. La membrane du second versant est également déroulée avec un recouvrement sur le premier versant. Les deux membranes sont ensuite collées l’une sur l’autre. L’utilisation d’un adhésif double face permet d’assurer plus facilement une jonction étanche entre les deux membranes, mais d’autres options sont envisageables.
Étape 3 : pose de l’isolation et de la couverture

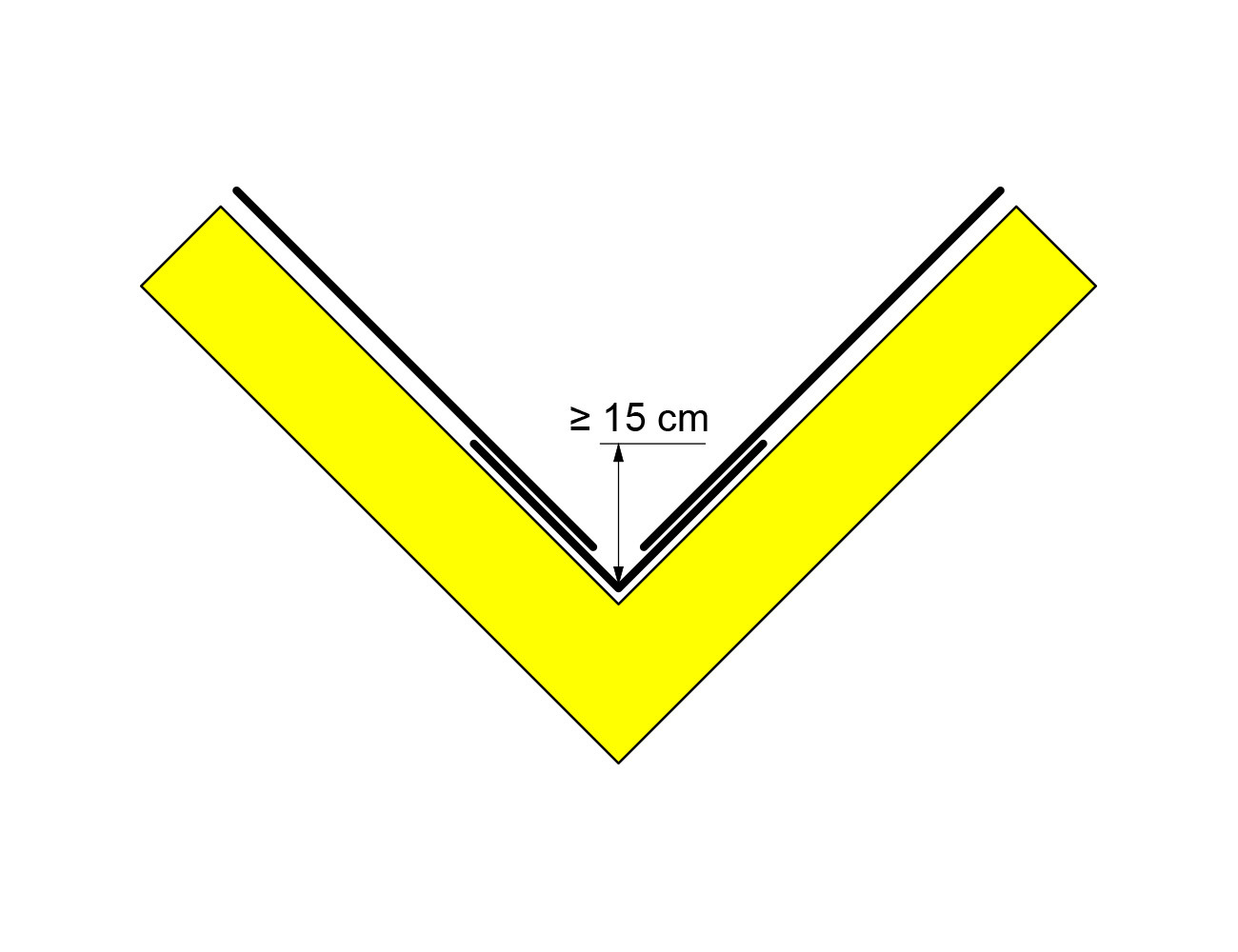

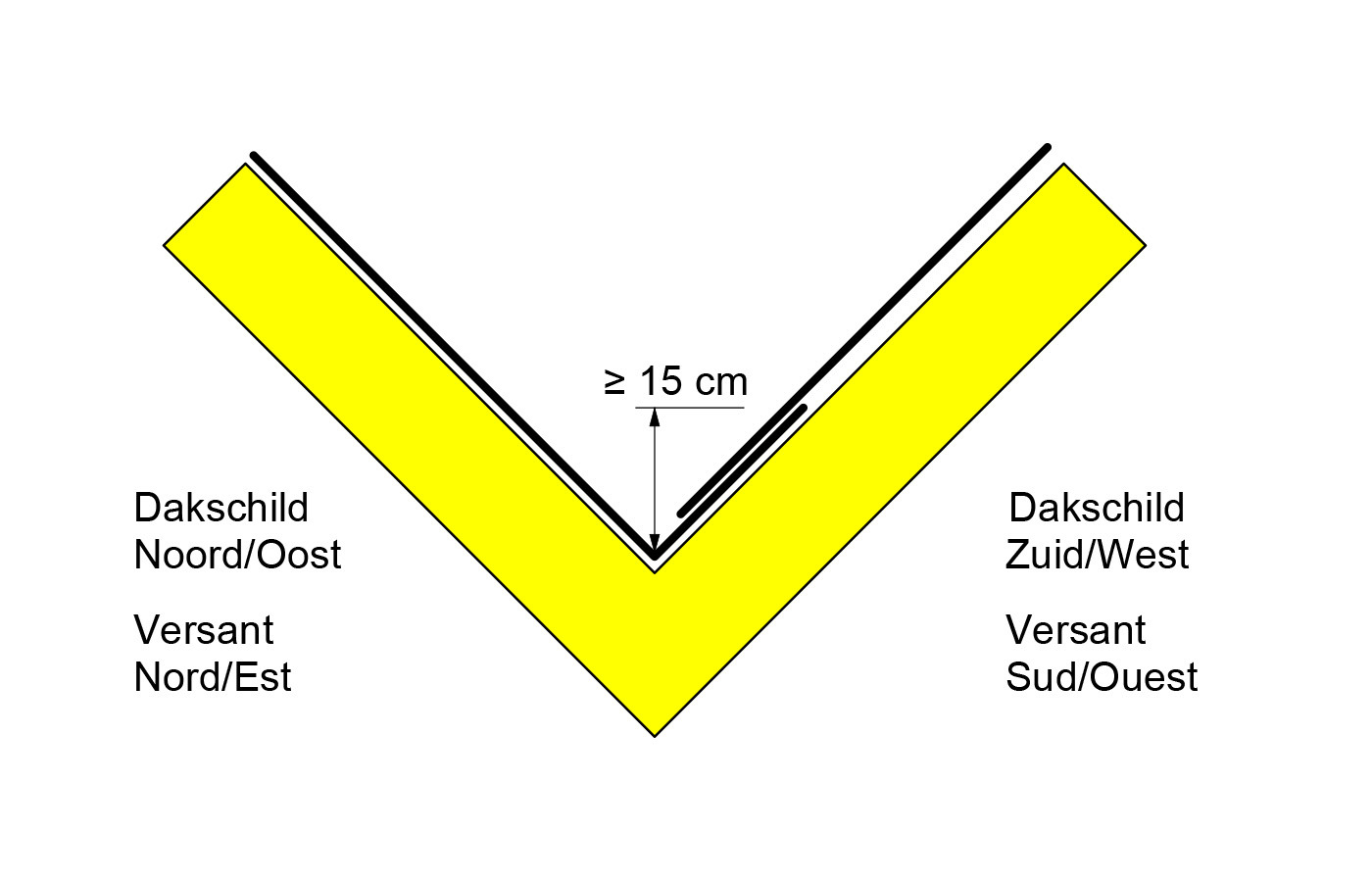

Les panneaux d’isolation sont placés sur les deux versants et l’espace entre l’isolation des deux versants est colmaté avec de l’isolant souple ou injecté. Les sous-toitures des deux versants doivent être collées l’une à l’autre et recouvertes conformément à la figure 2. Si un versant est plus exposé que l’autre (exposition allant du sud à l’ouest), on réalisera le recouvrement sur l’autre afin de limiter le risque de fuite à la jonction entre les deux membranes.
Dans le cas de sous-toitures rigides, on se référera à l’article Buildwise 2018/03.04 ‘Toitures en tuiles : vigilance au droit des noues.’
La couverture est ensuite réalisée conformément aux prescriptions des fabricants des produits ainsi que des NIT 240 (tuiles), NIT 195 (ardoises) ou NIT 266 (toitures métalliques).
La réalisation de la noue est également décrite en détail dans l’article Buildwise 2018/03.04 ‘Toitures en tuiles : vigilance au droit des noues.’
Stratégie de rénovation et mise en œuvre
Étape 1 : démontage de la couverture et de la noue en place jusqu’au chevron existant
Étape 2 : placement de la membrane d’étanchéité à l’air (et de l’étanchéité à l’eau provisoire)
La membrane d’étanchéité à l’air est déroulée sur un premier versant. La pose de cette membrane avec une légère tension dans les deux directions facilitera la jonction ultérieure avec la membrane de l’autre versant. La membrane du second versant est également déroulée avec un recouvrement sur le premier versant. Les deux membranes sont ensuite collées l’une sur l’autre. L’utilisation d’un adhésif double face permet d’assurer plus facilement une jonction étanche entre les deux membranes, mais d’autres options sont envisageables.
Étape 3 : pose de l’isolation et de la couverture
Les panneaux d’isolation sont placés sur les deux versants et l’espace entre l’isolation des deux versants est colmaté avec de l’isolant souple ou injecté. Les sous-toitures des deux versants doivent être collées l’une à l’autre et recouvertes conformément à la figure 2. Si un versant est plus exposé que l’autre (exposition allant du sud à l’ouest), on réalisera le recouvrement sur l’autre afin de limiter le risque de fuite à la jonction entre les deux membranes.
Dans le cas de sous-toitures rigides, on se référera à l’article Buildwise 2018/03.04 ‘Toitures en tuiles : vigilance au droit des noues.’
La couverture est ensuite réalisée conformément aux prescriptions des fabricants des produits ainsi que des NIT 240 (tuiles), NIT 195 (ardoises) ou NIT 266 (toitures métalliques).
La réalisation de la noue est également décrite en détail dans l’article Buildwise 2018/03.04 ‘Toitures en tuiles : vigilance au droit des noues.’
