Mesure de l’aplomb et de la verticalité

Différence entre la position verticale absolue et la position réelle

L'écart est défini comme la différence entre la position verticale absolue et la position réelle. Il s’exprime généralement sous forme d’écart sur une longueur donnée. Les mesures (en combinaison avec une règle de mesure ou une jauge d'épaisseur, ou soutenues par une règle droite et rigide) sont effectuées à l’aide des instruments de mesure ci-dessous.

Instruments de mesure

Interprétation des résultats

  • Les écarts de verticalité en surplomb (> 90°) sont exprimés en valeurs positives ‘+’. Une position en retrait (< 90°) est exprimée par une valeur négative ‘-’.

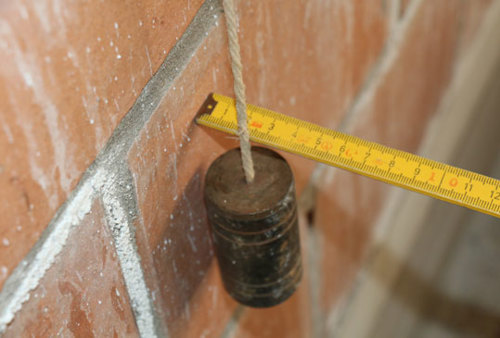

  • La méthode du fil à plomb est la moins précise. On peut y remédier en utilisant un fil à plomb avec une masse d’au moins 1 kg et en plongeant celle-ci dans un bain d’huile.
  • Après la première mesure, il convient de retourner le clinomètre et de réitérer la mesure. La moyenne des deux mesures donne l’écart réel.
