Mesure de la rectitude des bords d'un élément

Retour à : méthodes de mesure

La mesure dans laquelle les bords d'un élément présentent des inclinaisons.

Méthode de mesure

Pour contrôler la rectitude des bords d’un élément, on peut utiliser une latte droite et rigide d'une longueur bien définie (≤ 3 m), munie à chaque extrémité d'un taquet d'une épaisseur égale à la tolérance (Y). La mesure (X) est effectuée à l’aide d'une latte ou d’un troisième taquet (cale de mesure) dont l’épaisseur est égale à deux fois la tolérance.

L’écart (X-Y) est une indication de la rectitude des bords.

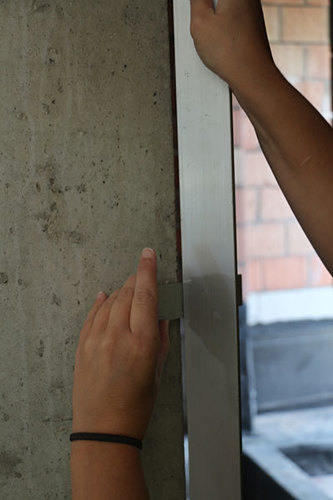

Mesure de la rectitude des bords d’un mur en béton à l’aide d'une latte rigide de 2 m et d’un calibre d’épaisseur.
Mesure de la rectitude des bords d’un mur.

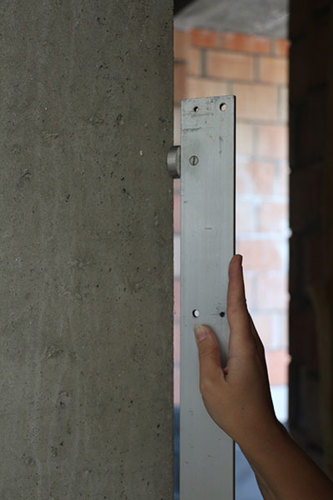

Mesure de la rectitude des bords d’un mur en béton à l’aide d'une latte rigide de 2 m. Cette photo présente un détail du positionnement de la latte de contrôle de 2 m contre le bord à mesurer.
Mesure de la rectitude des bords d’un mur : détail du positionnement de la latte rigide.

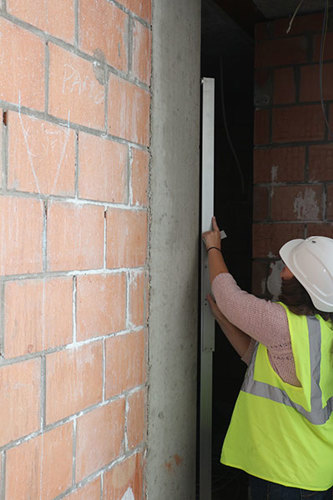

Mesure de la rectitude des bords d’un mur en béton à l’aide d'une latte rigide de 2 m et d’un calibre d’épaisseur. Cette photo présente une vue d’ensemble du positionnement de la latte de contrôle de 2 m contre le bord à mesurer.
Mesure de la rectitude des bords d’un mur : vue d’ensemble du positionnement de la latte rigide.

Interprétation des résultats

Een weergave van het principe van het controleren van de vlakheid.

Cas 1 : Planéité hors tolérances
Cas 2 : Planéité dans les tolérances
Cas 3 : Planéité hors tolérances

  1. Taquet dont l’épaisseur est égale à la tolérance
  2. Règle de 0,2 m ou 2 m de long
  3. Taquet mobile (épaisseur égale au double du taquet A)

Principe du contrôle de la planéité.

La règle munie de ses deux taquets est posée sur la surface à contrôler :

  • 1er cas : un taquet fixe et un point de la règle touchent la surface, alors que le deuxième taquet fixe ne la touche pas : la rectitude du bord n'est pas dans les tolérances.
  • 2e cas : les deux taquets fixes touchent le bord, tandis que la règle ne la touche pas et le taquet mobile ne passe pas sous la latte : la rectitude du bord est dans les tolérances.
  • 3e cas : les deux taquets fixes touchent le bord, tandis que la règle ne la touche pas et le taquet mobile passe sous la latte : la rectitude du bord n'est pas dans les tolérances.
