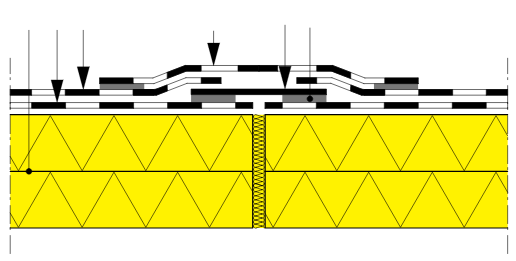

1. Support de toiture
-
2. Isolation du joint (matériau souple)
-
3. Forme de pente
-
4. Etanchéité élastique du joint qui puisse être assemblé de manière à assurer l'étanchéité à l'eau avec l'étanchéité de la toiture
-
5. Pare-vapeur (cf. NIT 215, chapitre 6)
-
6. Isolation thermique (épaisseur conforme à la réglementation thermique en vigueur)
-
7. Isolation du joint (matériau souple)
-
8. Etanchéité de la toiture
-
9. Couche de glissement (largeur à déterminer selon l'élasticité de l'étanchéité du joint)
-
10. Etanchéité élastique du joint qui puisse être assemblé de manière à assurer l'étanchéité à l'eau avec l'étanchéité de la toiture
-
11. Couche de glissement (largeur à déterminer selon l'élasticité de la couche de protection)
- 12. Etanchéité faisant office de protection mécanique (voir NIT 244, § 7.3)
La réalisation d'un joint de dilatation sans rehausse est à envisager lorsqu'une jonction parfaite est possible entre la membrane de la toiture et l'étanchéité élastique du joint, et que les deux matériaux sont de même nature. Ces joints de dilatation doivent faire l'objet d'une attention particulière lors de l'entretien de la toiture et être soumis à une inspection approfondie.
L'étanchéité du joint peut être assurée par une membrane élastique compatible avec la membrane bitumineuse (élastomère sous-facé de bitume, par exemple) ou par un joint de dilatation préfabriqué.
