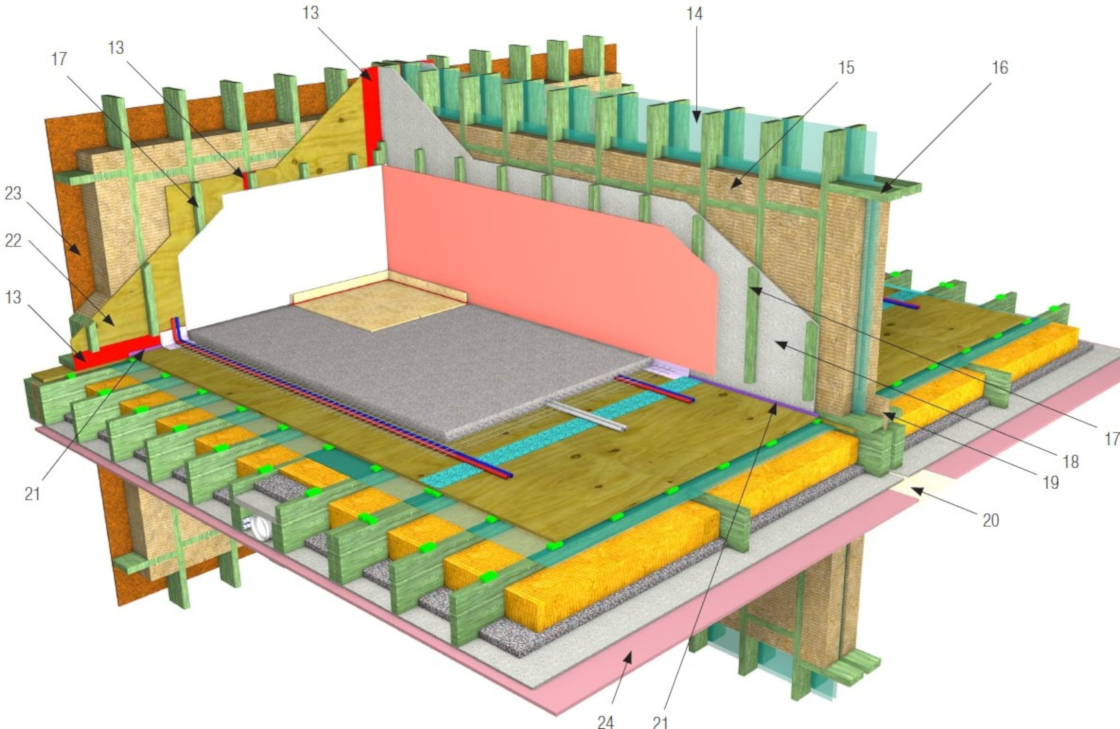

1. Bande découpée dans un panneau de particules de 12 mm d'épaisseur qui facilite la fixation des parois verticales dans la structure du plancher
2. Vis traversant les solives afin d'assurer la fixation des panneaux de particules durant le transport. Ces vis doivent être retirées avant la mise en oeuvre de la chape
3. Pièce d'assemblage en acier (40 mm de large, 10 mm d'épaisseur et 1.350 mm de long) située dans une rainure prévue à cet effet dans la solive. Cette pièce continue jusqu'à l'élément de plancher qui se trouve de l'autre côté du mur mitoyen et est ensuite de nouveau ancrée dans la solive. Cette pièce d'assemblage assure l'effet diaphragme avec le plancher de l'appartement voisin, sans interrompre la double paroi acoustique du mur mitoyen. La face supérieure de cet élément est située 12 mm (c'est-à-dire l'épaisseur du panneau de particules, voir n° 1) sous les deux parties de cette double paroi. L'espace ainsi créé doit être rempli de laine de roche pour assurer la continuité de la protection contre l'incendie
4. Bande adhésive servant à étanchéifier l'espace entre les deux éléments de plancher
5. Espace technique destiné à l'appartement de l'étage inférieur
6. Blocs acoustiques résilients de 4 cm de large, 7 cm de long et 2 cm d'épaisseur, placés tous les 40 cm de manière à former un quadrillage
7. Matériau pierreux en vrac avec une densité > 1.700 kg/m³ (un mélange de sable et de gravier, par exemple)
8. Plaque de fibrociment de 12 mm d'épaisseur
9. Matériau d'isolation thermique souple à cellules ouvertes (de la laine de verre, par exemple) qui assure également l'absorption acoustique, mais qui ne doit pas répondre à des exigences particulières sur le plan de la protection contre l'incendie
10. Laine de roche avec des propriétés spécifiques en matière de protection contre l'incendie et un point de fusion supérieur à 1.000 °C
11. Film plastique servant de protection contre les précipitations durant la pose sur chantier
12. Panneau de particules résistant à l'humidité de 18 mm d'épaisseur avec un assemblage à rainures et languettes collé. Celui-ci est simplement déposé sur les blocs acoustiques (voir n° 6) et n'est plus fixé de manière rigide ni au plancher porteur après la mise en oeuvre de la chape ni aux parois verticales
13. Membrane d'étanchéité à l'air
14. Film plastique servant à protéger la paroi contre l'humidité durant la pose sur chantier
15. Panneaux de laine de roche de 140 mm de large avec des propriétés spécifiques en matière de protection contre l'incendie et un point de fusion supérieur à 1.000 °C
16. Entretoises en bois afin d'éviter que les montants de l'ossature en bois ne flambent en cas d'incendie après la disparition des panneaux (voir n° 18)
17. Montant de l'ossature en bois de 45 x 45 mm² servant à maintenir la contrecloison technique
18. Plaque de plâtre renforcé de fibres de 15 mm d'épaisseur
19. Morceau de laine de roche placé au droit du plancher afin d'obturer la coulisse de 4 cm entre les parois du mur mitoyen et d'éviter, par la même occasion, un effet de cheminée en cas d'incendie
20. Plaque de fibrociment de 12 mm d'épaisseur qui participe à la sécurité incendie
21. Bande de caoutchouc servant de séparateur élastique entre le panneau de coffrage de la chape (voir n° 12) et la paroi verticale
22. Panneau de particules de 12 mm d'épaisseur
23. Pare-pluie perméable à la vapeur
24. Plaque de plâtre résistante au feu de 18 mm d'épaisseur
