- 1. Support de toiture
- 2. Pare-vapeur (cf. NIT 215, chapitre 6)
- 3. Isolation thermique (épaisseur conforme à la réglementation thermique en vigueur)
- 4. Gaine
- 5. Etanchéité de la toiture
- 6. Accessoire avec bavette réalisé sur chantier
- 7. Bande d'étanchéité
- 8. Emergence de petit diamètre
- 9. Mastic
- 10. Mastic
En principe, on pose la membrane de la toiture par-dessus l'ouverture pratiquée dans le plancher et l'isolant, puis on la transperce pour y faire passer le conduit émergent. On dispose ensuite, autour de celui-ci, un accessoire avec bavette sur lequel on soude une pièce supplémentaire découpée dans le matériau d'étanchéité.
Dans le cas de conduits de ventilation, on optera de préférence pour un système préfabriqué permettant de canaliser les condensats vers l'extérieur.
On peut aussi avoir recours à des accessoires en deux parties (pourvus d'une bavette supplémentaire au niveau du pare-vapeur), qui permettent de réaliser un raccord étanche à la vapeur entre le pare-vapeur et l'émergence.
L'espace qui subsiste éventuellement au niveau de la bavette entre la membrane de la toiture et l'émergence sera de préférence obturé au mastic, afin d'éviter des stagnations d'eau.
Le schéma ci-dessus illustre le principe de mise en oeuvre du percement d'un conduit de ventilation sanitaire surmonté d'une coiffe. Cette dernière n'est toutefois pas indispensable sur ce genre de conduit, vu que le risque d'infiltration d'eau en cas de pluie est minime.

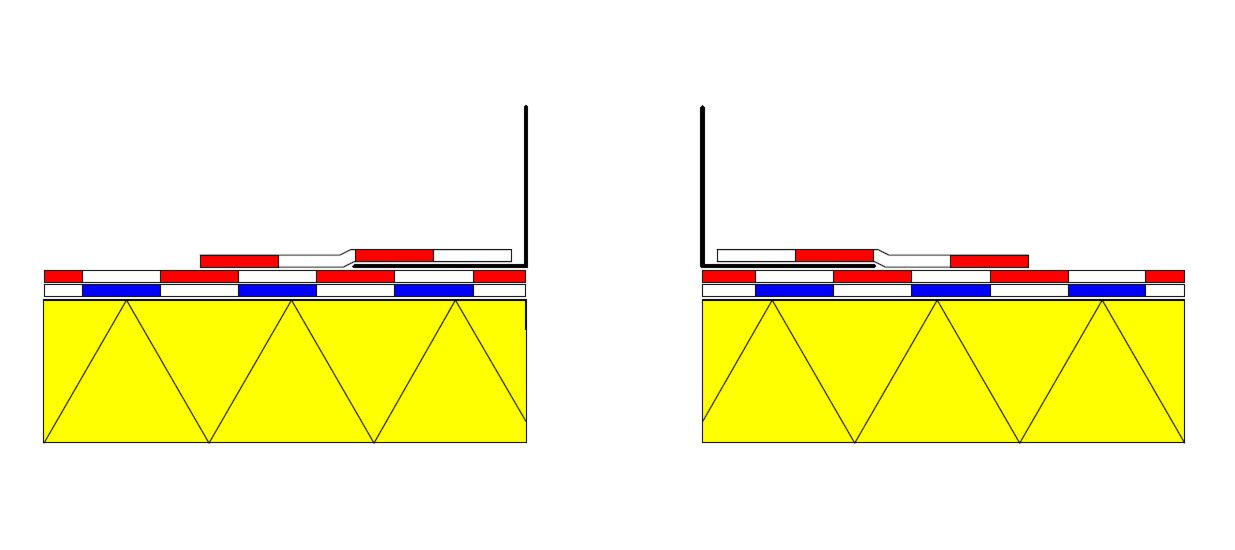

Cette fiche traite de la mise en oeuvre des étanchéités bitumineuses monocouches. Les principes d'exécution des étanchéités bitumineuses multicouches au droit des émergences sont illustrés dans les schémas ci-après.
