Dispositif d'évacuation constitué d'un avaloir et d'une descente continue à chaque étage (cas des balcons, par exemple). Etanchéité bitumineuse

Retour à : details-constructifs

Numéro de réference:
1008
Date de publication:
Éléments de construction:
Structure portante:
La source:
Smartconnect Balcon Evacuation eau pluviale Bitume
Sur cette page
Détail(s) de raccord Description Médias supplémentaires
  • 1. Support de toiture
  • 2. Forme de pente ou isolation thermique
  • 3. Bande de raccord (ou sous-couche si étanchéité multicouche) pour permettre le collage de la bavette
  • 4. Avaloir
  • 5. Bavette
  • 6. Etanchéité de la toiture
  • 7. La finition de rive (cf. NIT 244, chapitre 5)
  • 8. Descente d'eaux pluviales
  • 9. Collet
  • 10. Mastic

La base de la descente d'eaux pluviales doit être munie d'un coupe-air pour éviter les nuisances olfactives.

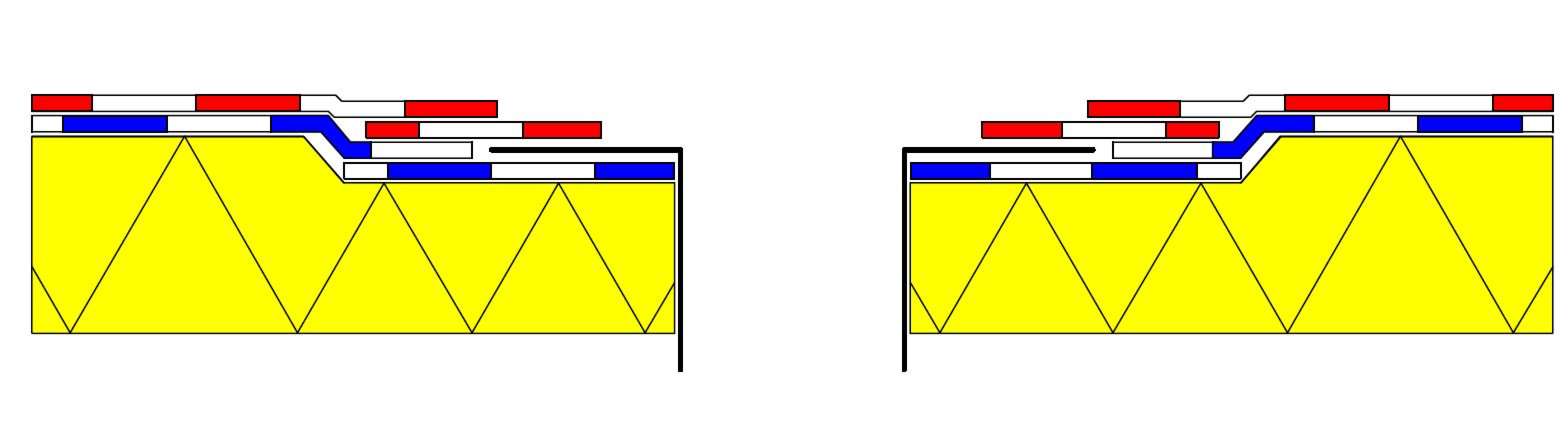

Cette fiche traite de la mise en oeuvre des étanchéités bitumineuses monocouches. Les principes d'exécution des étanchéités bitumineuses multicouches au droit des avaloirs sont illustrés dans les schémas ci-après.

1008_DET2_20160901.svg
