Obturation d’une traversée de cloison légère résistant au feu par une conduite combustible au moyen de manchons en applique résistant au feu

1. Cloison légère

La cloison légère doit répondre aux conditions d’une cloison légère standardisée ou d’une cloison légère similaire. L’usage d’autres cloisons légères est permis, sous réserve d’autorisation dans les prescriptions du fabricant* du dispositif résistant au feu à placer dans la cloison.

Dans le cas d’une traversée d’une cloison légère à ossature bois, aucune partie de la réservation ne doit se trouver à moins de 100 mm d’un montant ou d’une pièce de traverse en bois. La cavité entre la réservation et le montant (ou la pièce de traverse) doit être fermée avec au moins 100 mm d’isolant de classe A1 ou A2 conformément à la norme européenne NBN EN 13501-1.

2. Conduite combustible

Les caractéristiques de la conduite combustible doivent être conformes aux prescriptions du fabricant*. Celles-ci doivent préciser le type de matériau dont peut être constituée la conduite (PVC, PE, PP, etc.), son diamètre minimal et maximal (généralement de 25 à 250 mm) ainsi que l’épaisseur minimale et maximale de sa paroi (généralement de 1 à 15 mm). Dans le cas d’une conduite aux parois très épaisses, il sera nécessaire d’utiliser des manchons capables d’exercer des pressions plus élevées.

En règle générale, la conduite traverse la paroi perpendiculairement. Une traversée en oblique n’est possible que si elle est autorisée dans les prescriptions du fabricant*, sous réserve d’éventuelles adaptations du dispositif d’obturation (position, dimensions, etc.).

3. Réservation et jeu

La réservation dans la cloison s’effectue à l’aide d’un outil approprié, en fonction des dimensions de la réservation à effectuer.

La différence entre le diamètre de la réservation et celui de la conduite doit être spécifiée dans les prescriptions du fabricant*. En principe, le jeu n’excède pas 40 mm. En cas de décentrage de la conduite, celui-ci est donc susceptible de varier entre 0 et 40 mm. Pour de plus amples informations, il y a lieu de consulter les prescriptions du fabricant*.

4. Resserrage

L’espace entre la conduite et la réservation dans la cloison sera resserré selon les prescriptions du fabricant* (colmatage à l’enduit, bourrage à la laine de roche, etc.).

Le resserrage à prévoir est fonction du jeu entre la conduite et la réservation. Sauf stipulation contraire des prescriptions du fabricant* (jeu inférieur à une certaine valeur, p. ex.), cet espace doit, en principe, toujours faire l’objet d’un resserrage.

5. Manchons en applique résistant au feu

Placement

Les manchons en applique doivent être placés sur la ou les faces de la cloison directement exposées au feu. Sauf preuve du contraire, on suppose que le feu peut prendre naissance de chaque côté de la cloison. Celle-ci devrait donc, en principe, être équipée d’un manchon résistant au feu sur ses deux faces. Si un seul manchon est installé, et disposé du côté non directement exposé au feu, son échauffement serait moins rapide que celui de la conduite exposée au feu. Celle-ci pourrait alors commencer à fondre avant que le manchon ne puisse jouer son rôle, créant ainsi un vide susceptible de laisser le feu se propager. Si un seul manchon est suffisant, les prescriptions du fabricant* doivent en attester. À cet effet, il y a lieu d’effectuer un premier essai avec le manchon situé du côté du feu, puis un second au cours duquel le manchon sera disposé du côté non directement exposé au feu.

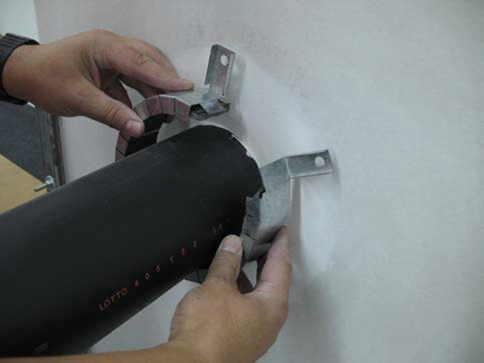

Les manchons résistant au feu sont disposés autour de la conduite et doivent être bien ajustés au diamètre de cette dernière (pour le jeu exact, se référer aux prescriptions du fabricant*).

Sauf stipulation contraire des prescriptions du fabricant*, les manchons résistant au feu ne doivent pas être recouverts de ciment ou de plâtre.

Fixation

Lors d’un incendie, les manchons en applique doivent rester en place (c.-à-d. contre la cloison). Les fixations à utiliser pour le montage des manchons doivent être conformes aux prescriptions du fabricant*, ce qui implique généralement qu’elles doivent résister aux températures élevées et qu’elles ne peuvent fondre en cas d’incendie. Il est dès lors préférable d’avoir recours à des fixations en acier (vis, tiges filetées traversantes, etc.). Les chevilles en matière synthétique peuvent également être utilisées, pour autant que les prescriptions du fabricant* l’autorisent.

6. Système de fixation de la conduite

La conduite doit être soutenue et fixée dans les règles de l’art. Les suspentes seront situées le plus près possible de la cloison (en principe, à une distance maximale de 500 mm – voir les prescriptions du fabricant*).

Remarque : les prescriptions de mise en œuvre des manchons en applique sont également en vigueur pour les manchons en rouleau.

* établies sur la base du rapport de classement
