- 1. Fermette
- 2. Isolation thermique de la toiture/du plancher des combles
- 3. Colle (ETICS)
- 4. Enduit (ETICS)
- 5. Bande d'étanchéité
- 6. Panneau d'isolation (ETICS)
- 7. Isolant interposé de la toiture
- 8. Mastic d'étanchéité de façade
- 9. Habillage du dépassant de toiture
- 10. Sous-toiture
- 11. Barrière d'étanchéité à l'air
- 12. Bande supplémentaire de sous-toiture
- 13. Isolant interposé rigide fixé dans les fermettes ou extension de l'isolant de l'ETICS
- 14. Poutre de ceinture (à dimensionner par le bureau d'études) CST_DETAIL_LEGENDE2:LÉGENDE
- 1. Fermette
- 2. Isolation thermique de la toiture/du plancher des combles
- 3. Colle (ETICS)
- 4. Enduit (ETICS)
- 5. Bande d'étanchéité
- 6. Panneau d'isolation (ETICS)
- 7. Isolant interposé de la toiture
- 8. Mastic d'étanchéité de façade
- 9. Habillage du dépassant de toiture
- 10. Sous-toiture
- 11. Barrière d'étanchéité à l'air
- 12. Bande supplémentaire de sous-toiture
- 13. Isolant interposé rigide fixé dans les fermettes ou extension de l'isolant de l'ETICS
- 14. Poutre de ceinture (à dimensionner par le bureau d'études) CST_DETAIL_LEGENDE3:LÉGENDE
- 1. Fermette
- 2. Isolation thermique de la toiture/du plancher des combles
- 3. Colle (ETICS)
- 4. Enduit (ETICS)
- 5. Bande d'étanchéité
- 6. Panneau d'isolation (ETICS)
- 7. Isolant interposé de la toiture
- 8. Mastic d'étanchéité de façade
- 9. Habillage du dépassant de toiture
- 10. Sous-toiture
- 11. Barrière d'étanchéité à l'air
- 12. Bande supplémentaire de sous-toiture
- 13. Isolant interposé rigide fixé dans les fermettes ou extension de l'isolant de l'ETICS
- 14. Poutre de ceinture (à dimensionner par le bureau d'études) CST_DETAIL_LEGENDE4: CST_DETAIL_LEGENDE5: CST_DETAIL_LEGENDE6:

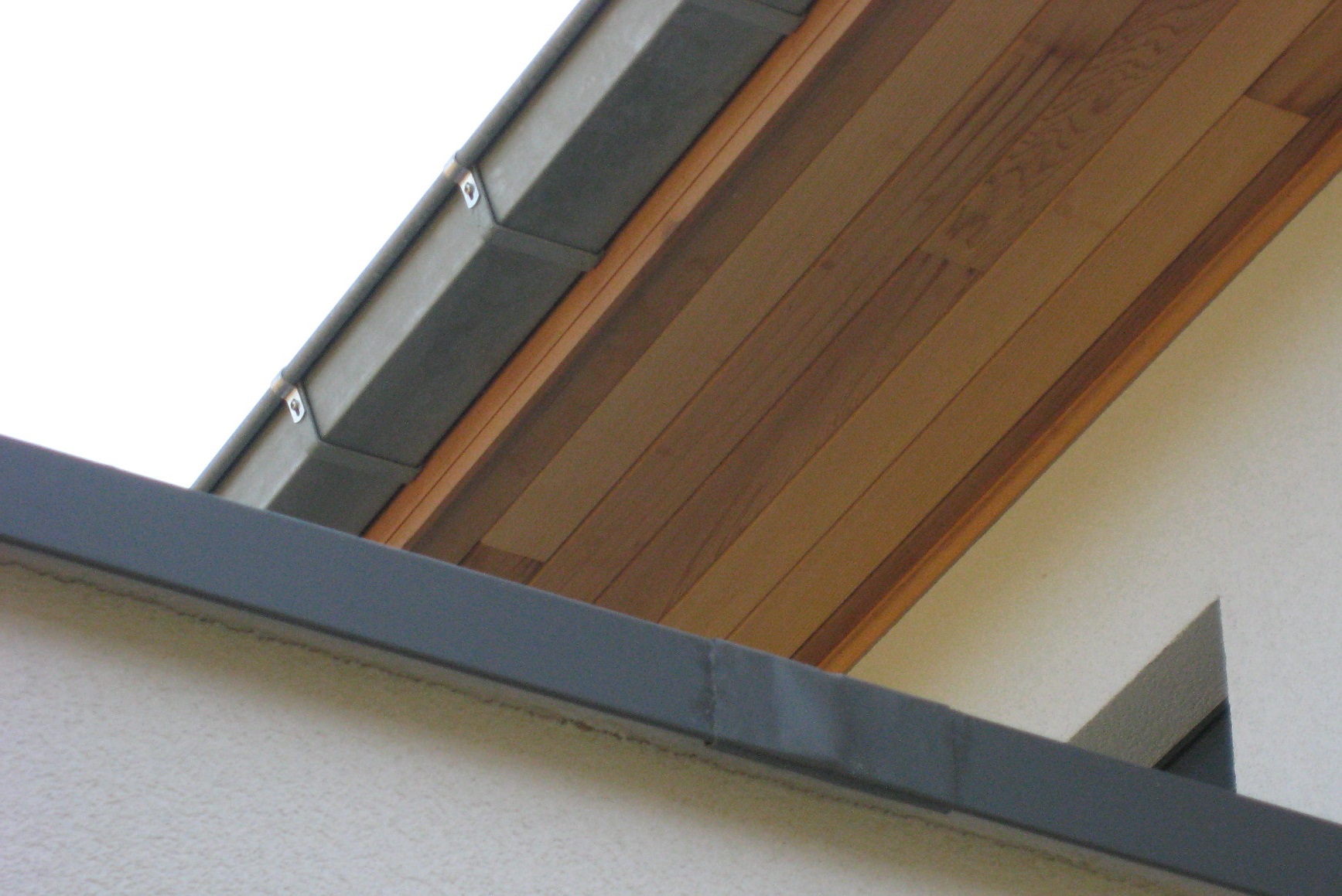

Aspects à prendre en compte - Les travaux de façade débutent généralement après la réalisation des travaux de toiture. Il convient de veiller au bon raccord des couches d'isolation. - Les raccords du bas de versant et au droit de la rive latérale doivent être conçus et réalisés de manière à ce que la partie supérieure de l'ETICS soit protégée. Le dépassant de toiture doit en outre être suffisant pour permettre la pose du système et limiter l'exposition de l'ETICS à l'humidité. - L'isolant interposé ((7) et (13)) doit être placé par le couvreur, étant donné que cette zone n'est ensuite plus accessible par en dessous. L'élément (13) sur la figure peut également être une extension de l'isolant de l'ETICS, qui est alors mise en oeuvre par le poseur de l'ETICS. - En vue de limiter le risque de dégradation ultérieure de l'ETICS en cas de défaut des joints, une membrane de sous-toiture perméable à la vapeur (12) est placée sous le chéneau en zinc (voir 2e détail) et fait office d'étanchéité à l'eau supplémentaire. - L'ETICS peut être raccordé en butée contre l'habillage du dépassant, dont la partie visible doit être préalablement protégée. Une bande d'étanchéité est prévue au droit du raccord entre l'isolation de l'ETICS et l'habillage du dépassant. Après l'application de l'enduit, ce dernier doit être entaillé au niveau de la jonction avec l'habillage du dépassant, et ce, en vue de limiter tout risque de fissuration indésirable. Il est conseillé de prévoir un mastic d'étanchéité de façade (joint souple) au droit du raccord entre l'habillage du dépassant et l'enduit. Cette tâche n'incombe normalement pas au poseur de l'ETICS, mais peut faire l'objet d'un poste séparé dans les documents contractuels. Une solution alternative consiste à poser la rive décorative inférieure, éventuellement pourvue d'une plinthe, après la mise en oeuvre de l'ETICS et légèrement en deçà de l'extrémité supérieure de ce dernier, afin de masquer l'arrêt d'enduit (voir photo 1). CST_DETAIL_LEGENDE:LÉGENDE
