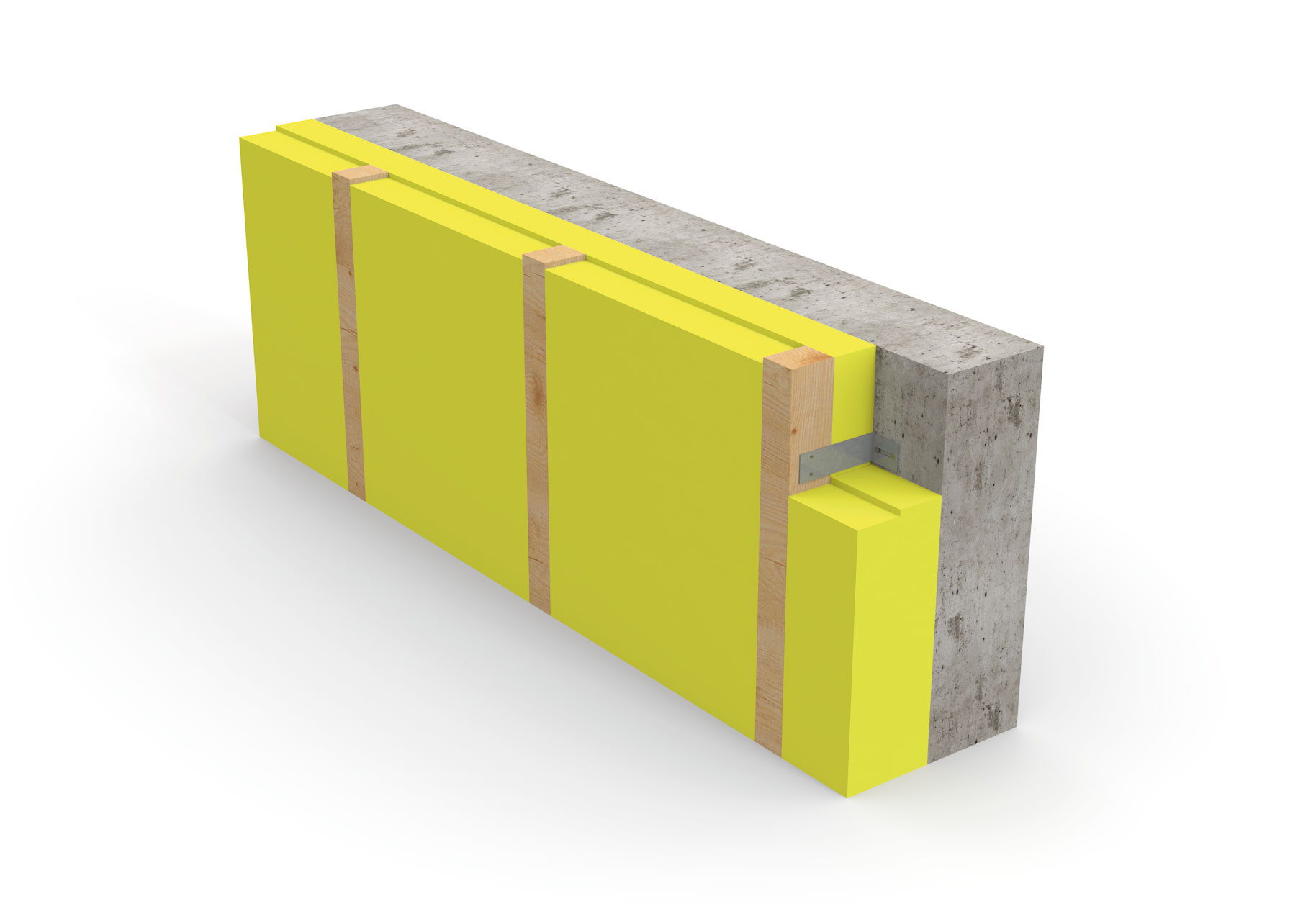

1. Fig. 1 : Mise en œuvre de bandes à joints debout verticales - membrane pare-pluie/pare-vent positionnée entre l’isolant non rigide et la contre-latte
LEGENDE
1. Mur porteur
2. Isolant non rigide
3. Chevron

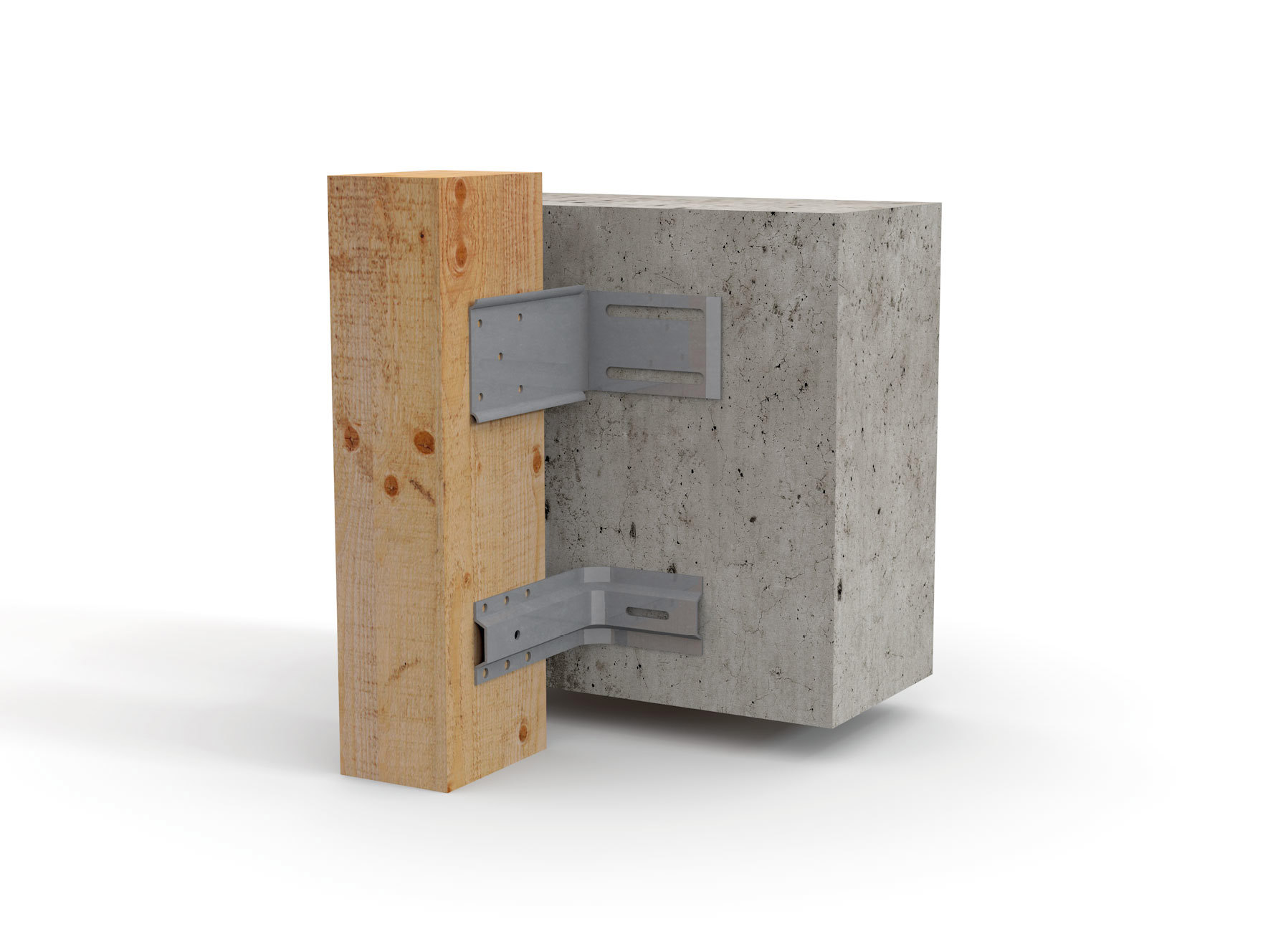

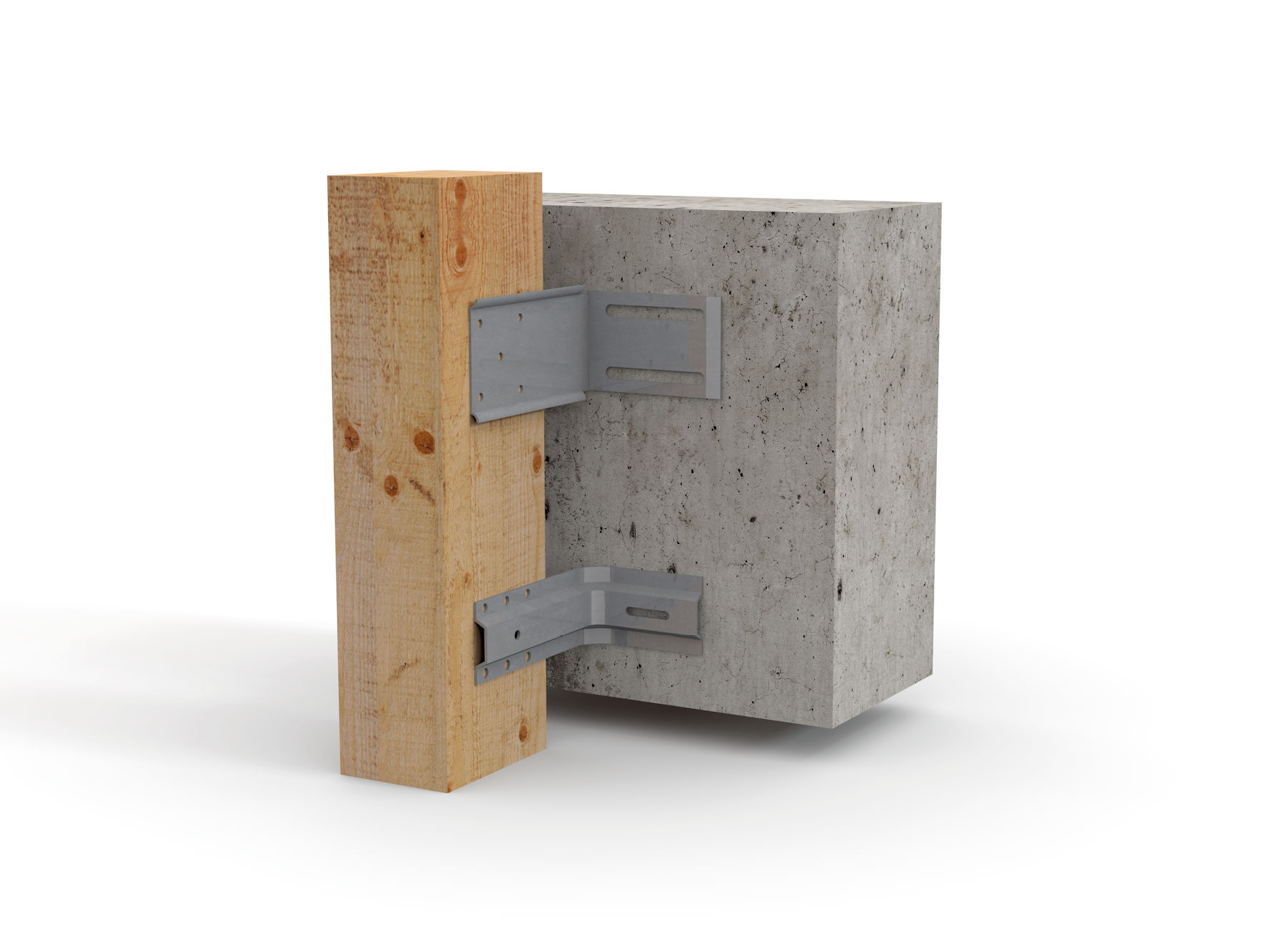

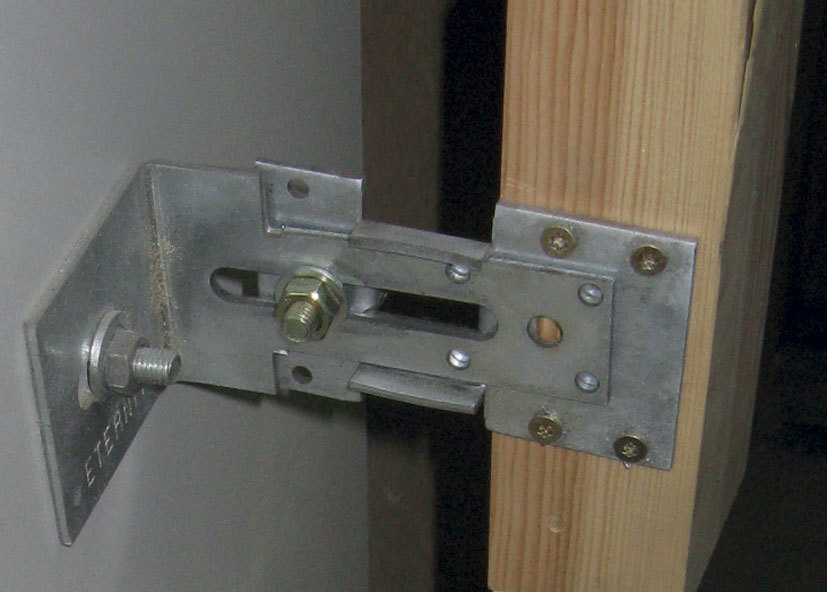

4. Fixation du chevron (attache métallique ponctuelle)
5. Contre-latte
6. Membrane pare-pluie/pare-vent
7. Volige
8. Patte de fixation du joint debout
9. Revêtement métallique
2. Fig. 2 : Exemple de fractionnement de la lame d'air
LEGENDE
1. Chevronnage
2. Isolant
3. Pare-pluie
4. Lattage
5. Circulation de l’air
6. Reprise de ventilation
7. Évacuation de l’air
3. Fig. 3 : Exemple de fractionnement de la lame d'air
LEGENDE
5. Circulation de l’air
6. Reprise de ventilation
7. Évacuation de l’air
