Tout savoir sur les modèles
Découvrez comment structurer et échanger des modèles BIM. Vous pourrez ainsi partager l’information de manière fluide et efficace avec l’ensemble des partenaires de projet.
Le modèle BIM
Une des significations de l’acronyme « BIM » est « Building Information Model ».
Un « Building Information Model » est un modèle 3D numérique, une représentation virtuelle de l’ouvrage réel. Ce modèle renseigne sur la géométrie de l’ouvrage et de ses composants, et contient principalement des informations sur les objets qui le composent.
Les modèles BIM, en tant que sources d’informations sur les ouvrages, permettent de réaliser de multiples usages (effectuer des contrôles de qualité des modèles, effectuer des coordinations géométriques, calculer des quantités et des coûts, partager des informations avec les partenaires de projet, etc.) ceci à condition qu’ils soient bien structurés et accessibles par tous les partenaires.
Modéliser, ce n’est donc pas seulement dessiner en 3D, mais c’est surtout structurer les données dans le modèle, y entrer des informations. Une liste non exhaustive de logiciels de modélisation est reprise ici.
Un modèle BIM structuré
Grâce à une structure claire et des directives précises, votre modèle BIM reste exploitable, partageable et fiable tout au long du projet.
Conseils concernant la structuration du modèle : mettre en place un système de coordonnées commun, des lignes axiales et des maillages, une méthode de subdivision claire, etc.
Conseils concernant la structuration des éléments du modèle : classer/structurer les éléments, établir une méthode de subdivision claire des éléments, indiquer l’état des éléments, décrire les matériaux, etc.
Pourquoi est-il important de structurer les informations ?

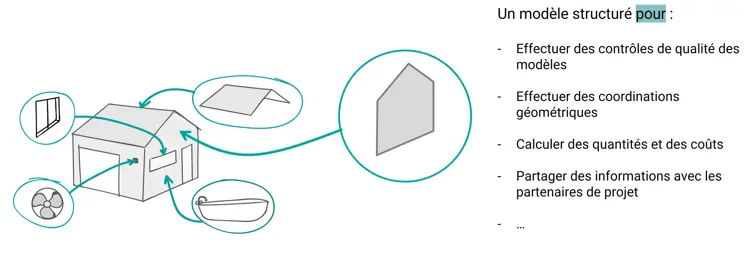

Les modèles BIM, en tant que sources d’informations sur les ouvrages, permettent de réaliser de multiples usages (voir image ci-dessous), ceci à condition qu’ils soient bien construits et structurés. Il est par conséquent crucial de structurer les données présentes dans les modèles et autres sources d’informations pour tirer pleinement profit du potentiel amené par le BIM.
Structurer les données (objets), permet de faire face à leur grand nombre de façon à en réduire la complexité jusqu’à un niveau suffisamment gérable pour l’utilisateur. Si les données sont structurées on peut les chercher, les traiter et les analyser plus facilement. Les échanges sont également facilités et plus efficaces.
C’est quoi un système de classification/structuration ? Quels systèmes de classification/structuration existent dans le secteur de la construction ?
Un système de classification reprend des classes qui regroupent les objets partageant les mêmes caractéristiques (propriétés). Classer est donc un “Processus qui consiste à mettre des objets dans des classes qui regroupent les objets partageant les mêmes caractéristiques/propriétés” (définition basée sur la norme ISO 22274:2013 : Aspects for developing and internationalizing classification systems).
Les 3 types de méthode utilisés pour structurer les modèles :

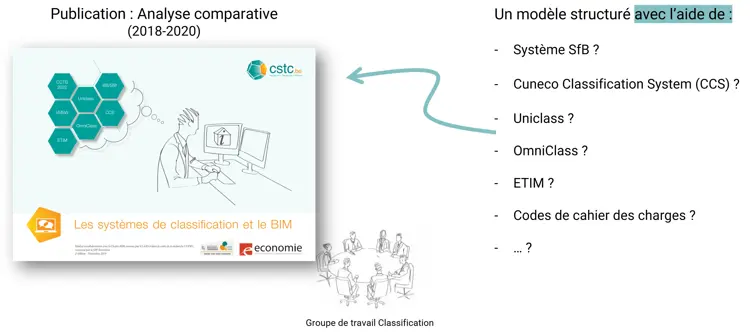

- Plusieurs systèmes de classification classiques ont été développés dans le secteur de la construction (NLBE-SfB (BE et NL), Uniclass (UK), Omniclass (USA), Cuneco Classification System (CCS), etc.). Vous pouvez consulter l’analyse de ceux-ci dans les documents de référence repris ci-dessous.
- L’IFC est également un moyen de structurer un modèle à l’instar d’un système de classification classique. Utilisé comme un format de fichier pour échanger les modèles et partager des informations, l’IFC traduit un modèle BIM en base de données structurée basée sur un système de classes IFC. C’est-à-dire qu’en exportant un modèle au format IFC, tous les objets du modèle reçoivent une classe IFC et les caractéristiques de ces objets sont structurées en fonction de ces classes.
- La structuration des modèles via les cahiers de charges consiste à structurer les éléments du modèle suivant leur numéro/code de cahiers de charges.
