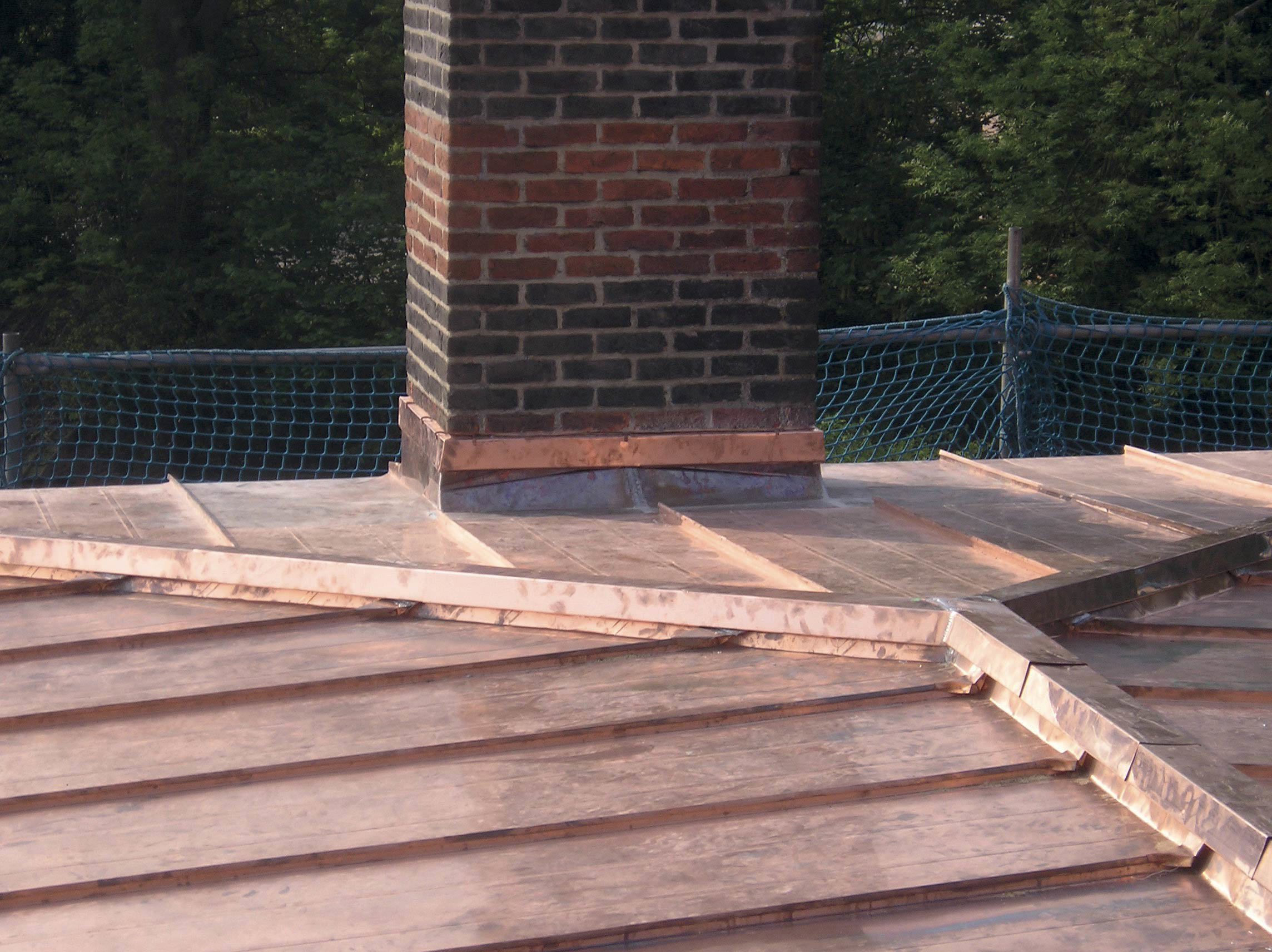

1. Fig. 1 : Détail du raccord aux faîtages et aux arêtiers (couverture aérée en sous-face)
LEGENDE
1. Profilé de support
2. Patte d’accroche
3. Coulisseau
4. Joint debout
5. Voligeage
6. Chevron
7. Contre-latte/espace aéré
8. Sous-toiture
9. Isolant
10. Écran à l’air et à la vapeur
11. Finition intérieure
12. Capot de faîtage
13. Treillis antirongeurs/anti-insectes

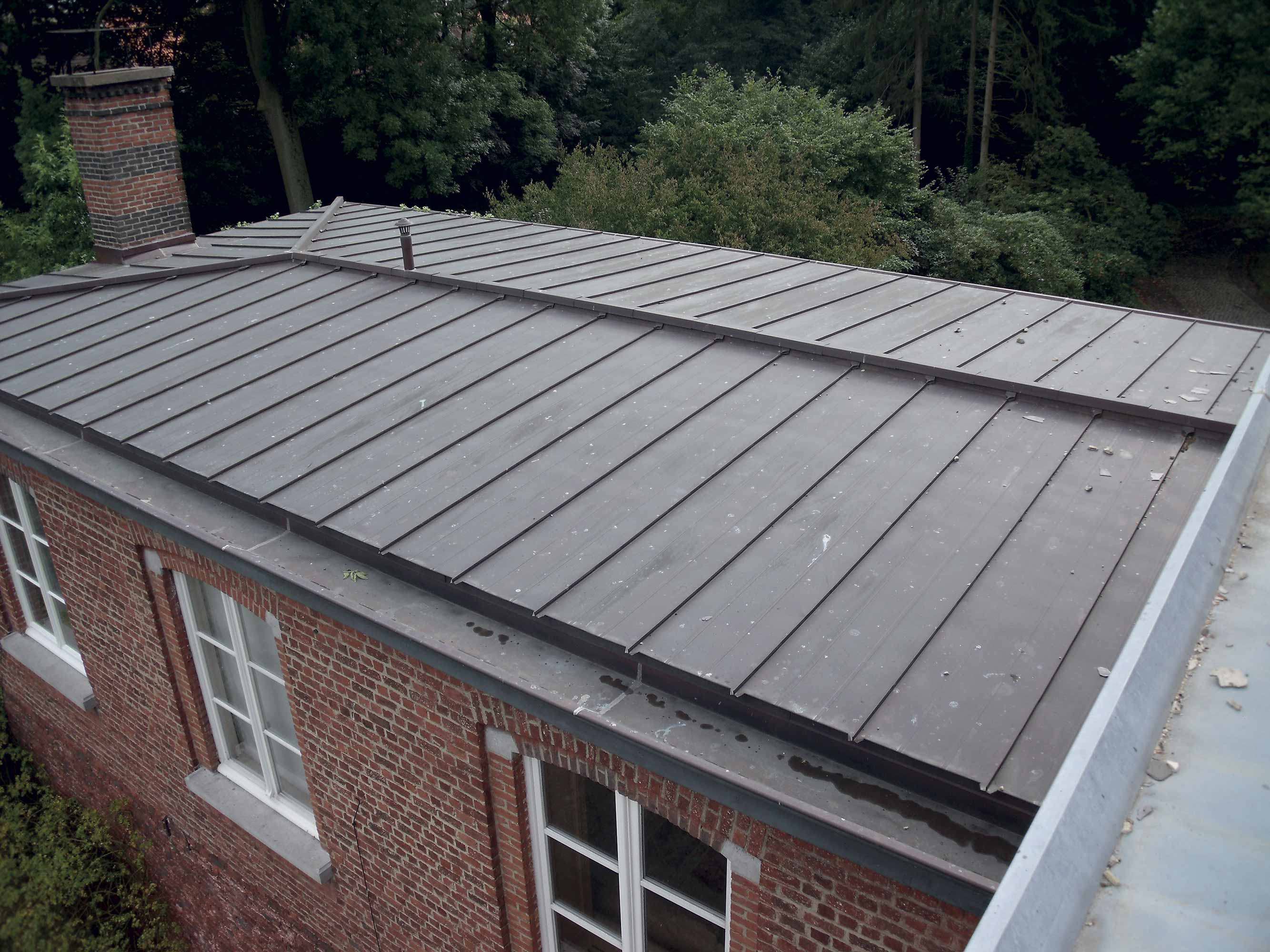

2. Fig. 2 : Recommandations concernant le raccord au faîtage (couverture aérée en sous-face)
Pour les revêtements métallique autres que le zinc, aucun aération n’est requise. Si le détail est envisagé, on évitera de mettre des pattes en acier galvanisé en contact avec le cuivre et l’acier inoxydable (risque de corrosion galvanique).
LEGENDE
1. Profilé de support
2. Patte d'accroche
DIMENSIONS POUR LE ZINC
Rehausse verticale A :
≥ 80 mm
Recouvrements B et B’ :
B ≥ 30 mm (= dimension résiduelle en fonction de D; varie selon la pente)
B’ = environ 60 mm (variable selon le fabricant)
Espaces d’aération central F et latéral F’ :
F ≥ 30 mm (1,5 fois plus large que la somme des ouvertures à l’égout ou au ressaut), obtenu grâce à des cales en bois (entraxe 40 cm; L = 150 mm)
F’ = F/2
Écartement du larmier D :
Environ 30 mm
Profilés de support du capot de faîtage :
Ponctuels (2/m)
En zinc, en acier galvanisé ou en inox
Épaisseur selon le matériau
Pattes d’accroche :
Ponctuelles
En zinc
Deux par bande
L = 80 mm
e = 0,7 à 0,8 mm (même épaisseur que la feuille de revêtement)
