1. Fig. 1. Raccord en rive latérale libre d’une toiture inclinée (coupes verticales)
Légende :
A. Situation existante
1. Maçonnerie de parement
2. Coulisse (creux)
3. Maçonnerie portante
4. Couverture
5. Lattes, contre-lattes
6. Sous-toiture
7. Chevron
8. Panne
Légende :
A. Situation existante
1. Maçonnerie de parement
2. Coulisse (creux)
3. Maçonnerie portante
4. Couverture
5. Lattes, contre-lattes
6. Sous-toiture
7. Chevron
8. Panne
2. Fig. 2. Raccord en rive latérale libre d’une toiture inclinée (coupes verticales)
Légende :
B. Situation après rénovation – option 1 : isolation de la tête de mur sans arasement
8. Panne
9. Isolation de la coulisse
10. Isolation extérieure (ETICS)
11. Parachèvement (ETICS)
12. Échelle de toiture isolée
13. Couvre-mur métallique
14. Bande de sous-toiture
15. Isolation interposée de la toiture
16. Bavette
17. Pare-vapeur
18. Chevron doublé
Légende :
B. Situation après rénovation – option 1 : isolation de la tête de mur sans arasement
8. Panne
9. Isolation de la coulisse
10. Isolation extérieure (ETICS)
11. Parachèvement (ETICS)
12. Échelle de toiture isolée
13. Couvre-mur métallique
14. Bande de sous-toiture
15. Isolation interposée de la toiture
16. Bavette
17. Pare-vapeur
18. Chevron doublé
3. Fig. 3. Raccord en rive latérale libre d’une toiture inclinée (coupes verticales)
Légende :
C. Situation après rénovation – option 2 : isolation de la tête de mur avec arasement
8. Panne
9. Isolation de la coulisse
10. Isolation extérieure (ETICS)
11. Parachèvement (ETICS)
12. Échelle de toiture isolée
15. Isolation interposée de la toiture
17. Pare-vapeur
18. Chevron doublé
19. Profilé de rive
20. Maçonnerie arasée
Légende :
C. Situation après rénovation – option 2 : isolation de la tête de mur avec arasement
8. Panne
9. Isolation de la coulisse
10. Isolation extérieure (ETICS)
11. Parachèvement (ETICS)
12. Échelle de toiture isolée
15. Isolation interposée de la toiture
17. Pare-vapeur
18. Chevron doublé
19. Profilé de rive
20. Maçonnerie arasée
Nous renvoyons le lecteur à la NIT 295 pour les recommandations générales relatives à la rénovation d’un mur creux au moyen d’un ETICS.
Stratégie de rénovation
Une bonne coordination des travaux de façade et de toiture est impérative. Les travaux de façade débutent généralement après les travaux de toiture.
Certaines décisions et solutions dépendront du remplacement de la couverture. Si un tel remplacement est envisagé, il convient de privilégier l’isolation de la toiture par l’extérieur selon le procédé sarking. Cette technique permet de garantir la continuité de l’isolation du côté extérieur de l’enveloppe. Les principes de cette solution sont détaillés dans la fiche détail 1399.
La présente fiche examine le cas où la couverture n’est pas remplacée, c’est-à-dire la situation dans laquelle la toiture est isolée par l’intérieur.
Modification de la géométrie
La rive latérale doit être modifiée afin d’assurer la protection nécessaire au-dessus de l’ETICS et de traiter correctement le nœud constructif. L’une ou l’autre rangée de tuiles devra être manipulée. Le dépassant de toiture doit également être suffisant pour permettre la pose de l’ETICS et limiter son exposition à l’humidité.
Continuité de l’isolation
L’intervention consiste à isoler la tête de mur pour éviter un pont thermique au droit de la rive (voir no 15 aux figures 2 et 3). À cet effet, il y a lieu de raccorder l’ETICS en butée contre l’habillage du dépassant (voir NIT 257 et NIT 279) et de veiller au bon raccord des couches d’isolation.
Deux options sont proposées (voir ci-après).

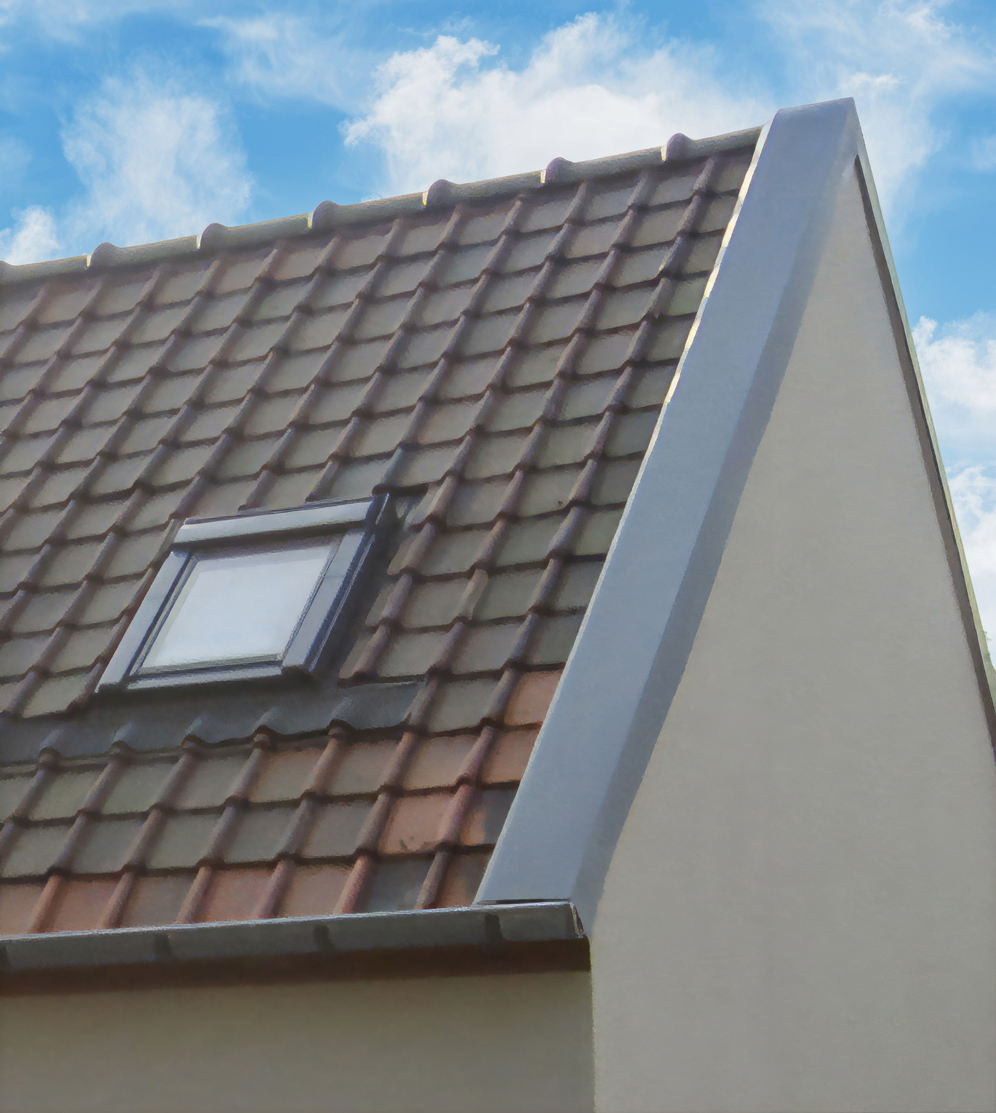

Option 1 – Isolation de la tête de mur sans arasement
L’isolation est réalisée sur les têtes de murs (bloc porteur et parement). Une extension de charpente (échelle de toiture, voir no 12 aux figures 2 et 3) devra être conçue et réalisée de telle manière qu’elle supporte le nouveau couvre-mur. Du côté du pan de toiture, l’isolant et l’échelle de toiture doivent chevaucher l’isolation entre chevrons sur au moins la moitié de l’épaisseur d de l’isolation de la rive (voir figure 2). L’échelle ne peut en aucun cas s’appuyer sur l'ETICS.
L’épaisseur de l’isolation à considérer sera dictée par les conditions d’exécution. Il faudra veiller à une jonction correcte entre le nouveau couvre-mur et la couverture adjacente.

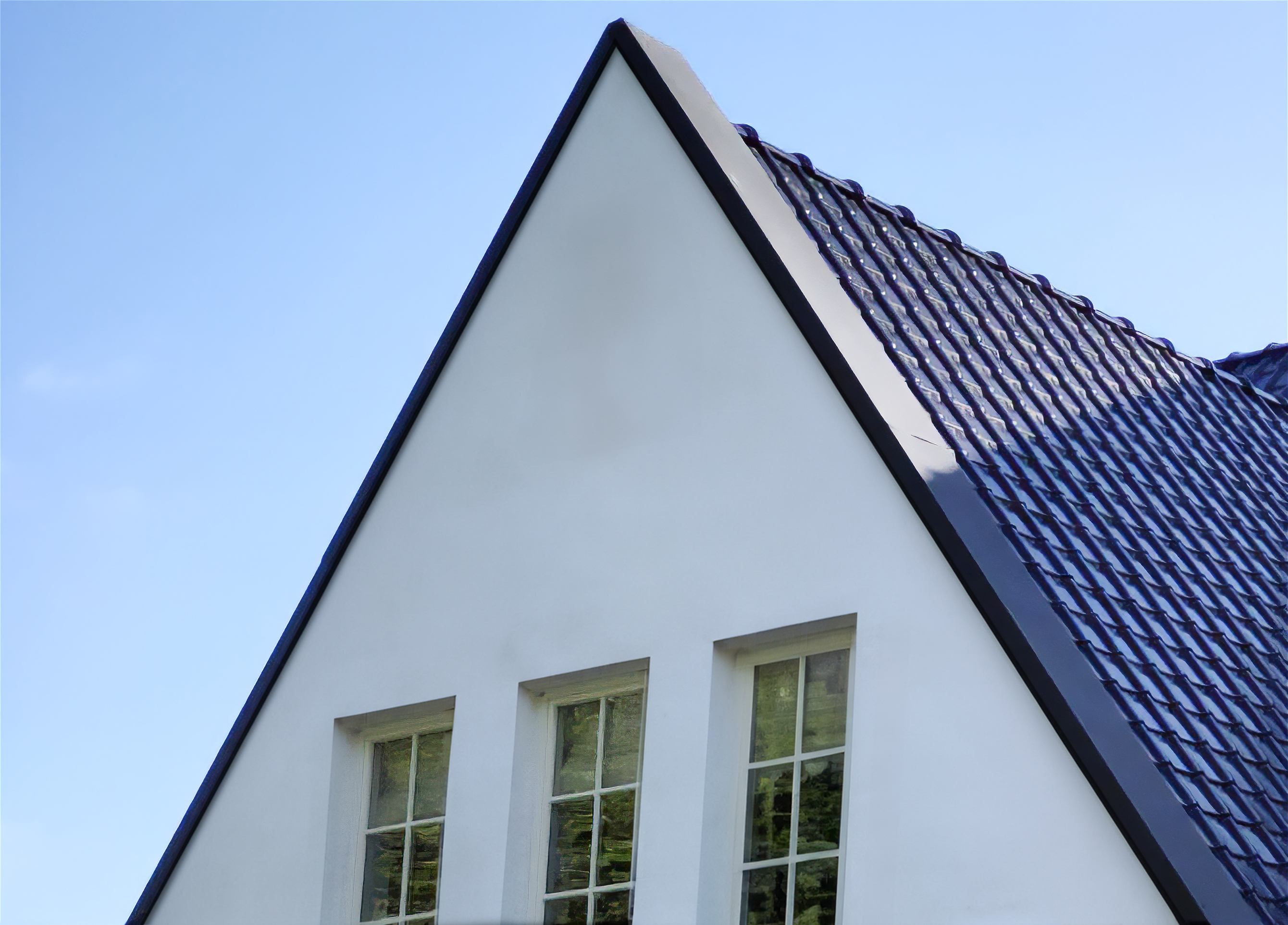

Option 2 – Isolation de la tête de mur avec arasement
Dans l’option 2 (figure 3), les têtes de murs (bloc porteur et parement) sont arasées en vue de prolonger la couverture de toiture au-dessus de l’ETICS. Une fois cette tâche effectuée, une extension de charpente doit être prévue. Cette dernière ne pourra en aucune manière s’appuyer sur l'ETICS.
