Het detecteren van lekken met slimme sensoren
Het gebruik van sensoren om lekken op te sporen kan grote schade en kosten vermijden. Er zijn vandaag al verschillende systemen beschikbaar die geschikt zijn voor toepassing in zowel grote als kleinere projecten. Naast waterlekken kunnen ook lekken van andere fluïda zoals brandstoffen, oliën of gassen gedetecteerd worden.
Er zijn verschillende mogelijkheden om aan lekdetectie te doen:
- verbruiksmonitoring (bv. water- en gasverbruik)
- drukmonitoring op gesloten leidingsystemen (bv. centrale verwarming)
- directe lekdetectie (bv. daken, technische lokalen …).

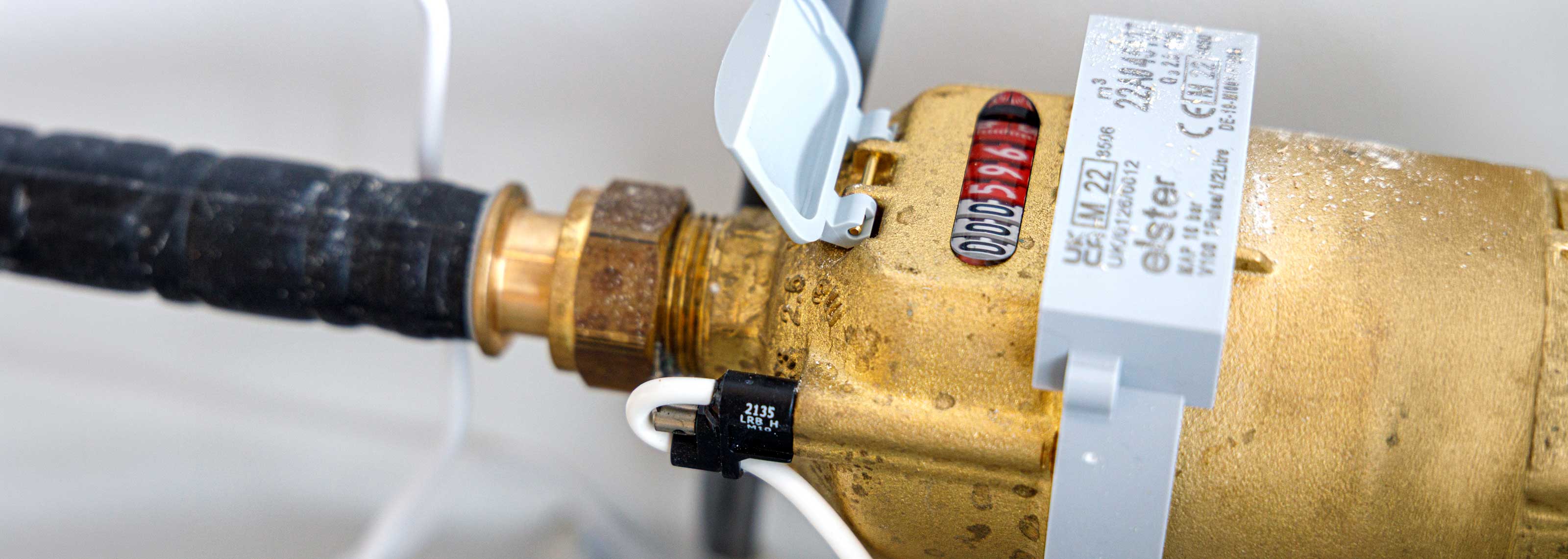

Voorbeeld van een mechanische teller voor koud water uitgerust met een sensor.
Verbruiksmonitoring
Een eerste aanpak is via de monitoring van het verbruik. Dit kan bijvoorbeeld via een digitale meter met elektronische uitleesmogelijkheid. Een klassieke mechanische meter kan echter ook gebruikt worden wanneer deze voorzien is van een sensor om de meterstand uit te lezen. Voor het uitlezen van de meeste types mechanische meters bestaat er een magnetische sensor (type ‘Reed’). Binnenin de meter is vaak een kleine magneet aangebracht op een roterend element. De magnetische sensor kan de beweging van deze magneet detecteren en omzetten in een pulssignaal.
Voorbeeld van verwerkingsmodule met draadloze connectiviteit. Bron: Shayp
De magnetische sensor is verbonden met een verwerkings- of centrale module. Deze module telt het aantal pulsen voortgebracht door de magnetische sensor en kan zo het verbruik berekenen. De module stuurt de gegevens vervolgens bekabeld of draadloos naar andere systemen of platformen. Op die manier is een koppeling met een gebouwbeheer- of domoticasysteem of een online platform mogelijk. In alle gevallen zijn meldingen mogelijk om de gebruiker te waarschuwen bij een mogelijk lek.
Lekdetectie via verbruiksgegevens brengt een aantal voordelen met zich mee. Zo is de oplossing relatief eenvoudig te implementeren en kunnen de verbruiksgegevens ook voor andere doeleinden gebruikt worden (bv. om het verbruik te monitoren en te reduceren). Nadelen zijn het feit dat dit systeem enkel werkt voor lekken aan leidingen waar een verbruik op gemeten kan worden en het feit dat de exacte positie van het lek vaak onbekend blijft. Ook eventuele complexiteit bij het onderscheiden van een normaal verbruik en het verbruik ten gevolge van een lek kan een nadeel zijn.
Voorbeeld van een digitale druksensor. Bron: Flamco
Drukmonitoring
Voor gesloten leidingsystemen zoals bijvoorbeeld bij een koel- of verwarmingssysteem is drukmonitoring een optie. Een drukverlies op een gesloten circuit kan een indicatie zijn van een lek. Een digitale druksensor kan dit automatisch detecteren en een melding verzenden naar bijvoorbeeld een extern platform. Dit systeem is net zoals verbruiksmonitoring relatief eenvoudig te implementeren. De sensorgegevens kunnen bovendien ook gebruikt worden om andere problemen of foutieve instellingen te detecteren vanop afstand. Een nadeel is dat dit systeem de exacte positie van een lek niet kan detecteren.
