Uitvinding van de maand – april 2025

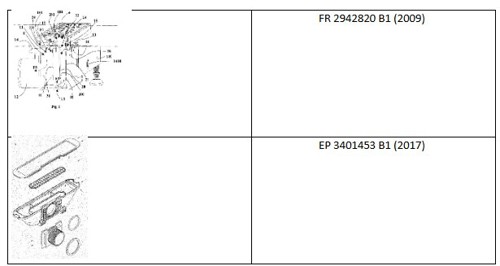

Inloopdouches worden steeds vaker geplaatst met langwerpige afvoergoten die een minimale plaatsingshoogte vereisen. Het waterslot wordt daarbij geïntegreerd in de afvoergoot en moet gemakkelijk te onderhouden zijn bij eventuele verstoppingen. Onderstaande tabel geeft een overzicht van de stand der techniek waarnaar verwezen wordt in het octrooi.

Volgens het inzicht van de uitvinder is de klassieke ‘zwanenhals’ (EP 3215684 B1 – foto rechts bovenaan) niet praktisch bij afvoergoten voor inloopdouches, gelet op het feit dat de beschikbare hoogte in dergelijke gevallen vaak ontoereikend is. Om hieraan te verhelpen, wordt er bij zijn oplossing in de stromingsrichting gebruikgemaakt van een eerste afsluitwand voor het afsluiten van het bovenste gedeelte van het afvoerkanaal. Verder is er ook een op een zekere afstand geplaatste tweede afsluitwand aanwezig voor het afsluiten van het onderste gedeelte van het afvoerkanaal. De eerste en de tweede afsluitwand overlappen elkaar in horizontale richting in principe over een afstand van 5 cm.

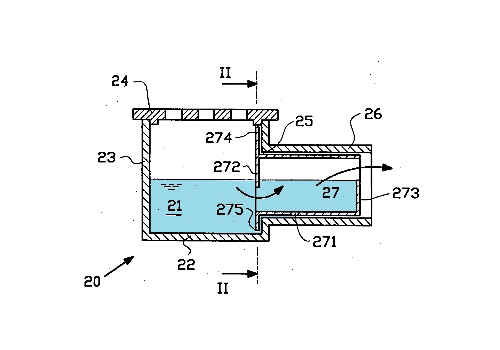

Bij vele hedendaagse uitvoeringen wordt er gebruikgemaakt van een uitneembaar reukslot dat bij vervuiling of verstopping gemakkelijk gereinigd kan worden (EP 3215684 B1 – foto rechts onderaan). Het is echter ook belangrijk dat er steeds een voldoende hoeveelheid water afgevoerd kan worden door de sifon. De minimale doorstroomoppervlakte moet bijgevolg in acht genomen worden. Om plaats te besparen kan er gebruikgemaakt worden van een horizontaal uitgestrekte (d.w.z. langwerpige) sifon, opgebouwd uit verticale vinnen zoals ook reeds weergegeven in de stand der techniek (EP 1956154 B1).

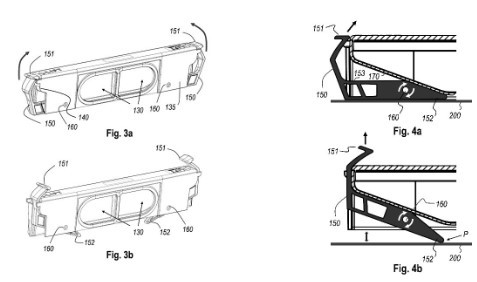

De stand der techniek bevat dus reeds octrooien voor langwerpige watersloten die ingebouwd kunnen worden in de vloer en uitneembaar zijn voor onderhoud. Het specifieke aan de hier besproken uitvinding is echter dat er een mechanisme toegevoegd werd om het reukslot gemakkelijker te kunnen verwijderen. Zo is het reukslot aan ten minste één van zijn twee uiteinden uitgerust met een uitneemelement (150). Dit uitneemelement kan roteren rondom een horizontale as (160) die dwars op de lengterichting van het waterslot staat en verplaatst kan worden tussen een eerste en een tweede positie, zoals weergegeven in onderstaande figuren.

Het bovendeel van het uitneemelement (151) kan gebruikt worden om het uitneemelement (150) in de tweede positie te brengen (figuur 3b & 4b). Bij het naar boven bewegen van het uitneemelement komt een deel ervan voorbij de onderzijde van het hoofdlichaam (152), waardoor er contact wordt gemaakt met het afvoerlichaam (200) en het reukslot in zijn geheel naar boven geduwd en makkelijker verwijderd kan worden.
