Uitvinding van de maand - februari 2026: Floor assembly

Probleemstelling:
Traditioneel worden dekvloeren uitgevoerd op basis van cementgebonden materiaal eventueel aangevuld met bijkomende componenten zoals polyurethaan, geëxpandeerde polystyreen, vezels of andere additieven. De uitvinder ziet een aantal nadelen bij deze gekende uitvoeringstechnieken waarvoor onderstaande uitvinding een oplossing moet bieden.

Uitvinding:
Onderstaande tabel geeft een overzicht van de stand der techniek die vermeld wordt in het octrooi en het bijhorend nieuwheidsonderzoek.

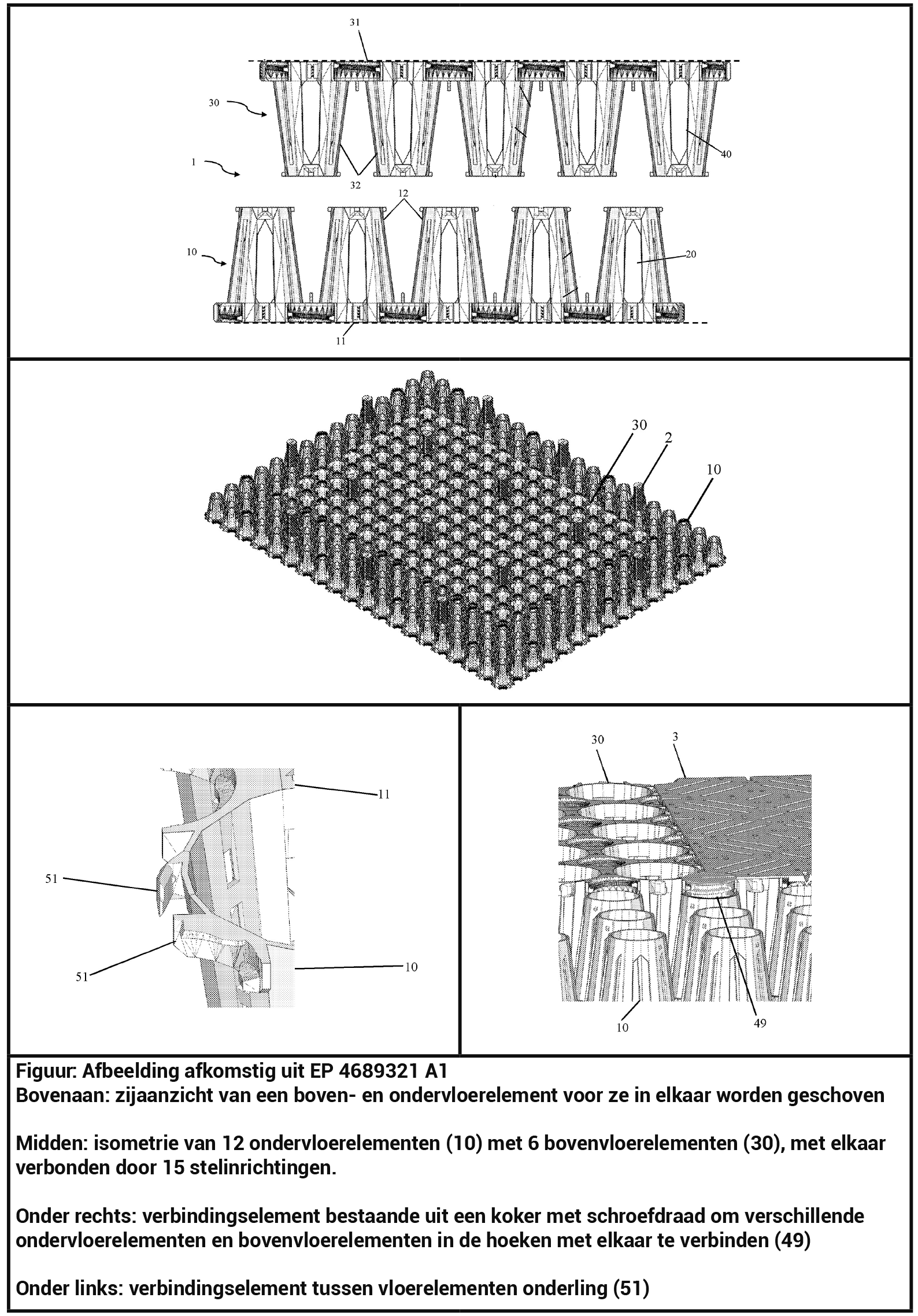

De oplossingen die in deze uitvinding wordt voorgesteld bestaat uit een raamwerk van ondervloerelementen (10) en bovenvloerelementen (30) vergelijkbaar met de oplossing weergegeven in KR102147621B1. In het Koreaanse document zijn er 2 opties mogelijk, ofwel enkel een ondervloerelement dat vervolgens opgevuld wordt met een vulmateriaal en afgedekt met platen, ofwel een ondervloerelement en bovenvloerelement die in elkaar geschoven worden. Het vloersysteem zou ook verbeterde akoestische eigenschappen hebben door de keuze van het vulmateriaal en de verbinding tussen de elementen.

Het doel van de hier beschreven uitvinding is te voorzien in een modulair vloersamenstel dat eenvoudig te transporteren en te plaatsen is. De ondervloerelementen (10) kunnen rechtsreeks op de draagvloer geplaatst worden of met behulp van stelinrichtingen (2) op een zekere afstand boven de draagvloer. Om de bovenvloerelementen (30) onderling met elkaar te verbinden wordt gebruik gemaakt van verbindingselementen (49) die functioneren net als de stelinrichtingen als kokers voorzien van schroefdraad die kan aangebracht worden in uitsparingen voorzien in de raamwerken van de bovenvloerelementen (30).

Het vloersamenstel bestaande uit onder- en bovenvloerelementen kan eenvoudig verwijderd worden zonder destructieve handelingen, waardoor het vloersamenstel makkelijk herbruikbaar is.

De structuurelementen (12) van de bovenvloerelementen (30) worden geplaatst tussen de structuurelementen (12) van de ondervloerelementen (10), zodat beide structuurelementen tegen elkaar aan liggen de horizontale beweging van de vloerelementen verhinderd wordt. De onder- en bovenvloerelementen worden hiervoor in elkaar geklikt.

Er is geen direct contact tussen de raamwerken (11 (&31)) van het ondervloerelement en de structuurelementen (12 (&32)) van het bovenvloerelement (en omgekeerd). Enkel de conisch gevormde structuurelementen (12 & 32) komen met elkaar in contact voor de krachtsoverdracht. Door deze genoemde afstanden tussen de structuurelementen en de raamwerken van de vloerelementen, moet het vloersamenstel betere akoestische prestaties leveren.

Ook de stelinrichtingen (2) geschroefd in de ondervloerelementen (10) en de verbindingselementen (49) aangebracht tussen de bovenvloerelementen komen niet in contact met elkaar.

De structuurelementen zijn in het midden voorzien van een lager soortelijk gewicht dan het basisgedeelte ter hoogte van het raamwerk en het uiteindegedeelte. Door de uitsparingen in de structuurelementen (20,40) kan eenvoudig een vulmateriaal worden aangebracht. Een materiaal dat wordt aangebracht door de vulopeningen in de raamwerken en verdeeld wordt in het vloergeheel door openingen in de structuurelementen.

De verschillende vloerelementen zijn licht, beperkt qua afmetingen, modulair en daardoor makkelijk hanteerbaar. Om de elementen met elkaar te verbinden wordt er gebruik gemaakt van verbindingselementen (49 & 51). Waar leidingen aanwezig zijn of andere uitsparingen noodzakelijk zijn is het mogelijk om de vloerelementen aan te passen aan de lokale situatie.

Omdat dergelijk innovatief vloersysteem ook welke enkele vragen oproept werd de uitvinder in contact gebracht met onze innovatiecoaches. In overleg met hen zal gekeken worden hoe het vertrouwen in de toepassing van deze oplossing kan versterkt worden.

De selectie komt tot stand door maandelijks een aantal IPC-klassen (International Patent Classification), waaronder regelmatig bouwgerelateerde octrooien verschijnen, te screenen op publicaties met een Belgische uitvinder of aanvrager. De selectie gebeurt vervolgens in functie van het onderwerp (sanitair, schrijnwerk, ruwbouw …) en de aanvrager (kmo, grote onderneming of particuliere uitvinder), waarbij voldoende variatie nagestreefd wordt.

De publicatie heeft tot doel de bouwsector vertrouwd te maken met octrooien en aan te tonen dat octrooien niet steeds complexe producten betreffen. Bovendien kunnen ze als inspiratie dienen voor ondernemingen die willen innoveren. Lezers die andere octrooien willen nomineren mogen OCBC zeker contacteren.
