Uitvinding van een collega: a wall

Probleemstelling:

De uitvinding betreft een methode voor het realiseren van een geïsoleerde wand opgebouwd uit een eerste betonpaneel (6) en een tweede betonpaneel (8), waarbij de isolatie wordt aangebracht op de bouwplaats. Op die manier komt een wand tot stand die makkelijk kan getransporteerd worden naar de bouwplaats, maar waarbij er tegelijk een goede thermische isolatie kan gerealiseerd worden zonder of met minimale koudebruggen door een continue opvulling op de bouwplaats.

Uitvinding:

Dergelijke wanden, die dicht aansluiten bij dubbele bekistingswanden, komen wel vaker voor. Het is dan ook niet zo eenvoudig om op basis van de beschrijving en de figuren te bepalen in welke opzichten deze uitvinding nieuw en inventief is ten opzichte van de stand der techniek. Het octrooi werd pas toegekend na een intensieve uitwisseling met het Europees Octrooibureau. De daarbij horende informatie, die publiek beschikbaar is via het European Patent Register, biedt meer inzicht in de inhoud van het dossier.

Het octrooi omvat in totaal twaalf conclusies, waarvan twee onafhankelijke (conclusies 1 en 10) en tien afhankelijke (2 - 9 bij conclusie 1 en 11 - 12 bij conclusie 10):

• conclusie 1 gaat over de opbouw van het wandsysteem en hoe de isolatie achteraf kan worden toegevoegd
• conclusie 10 handelt over de voeg tussen de afzonderlijke panelen.

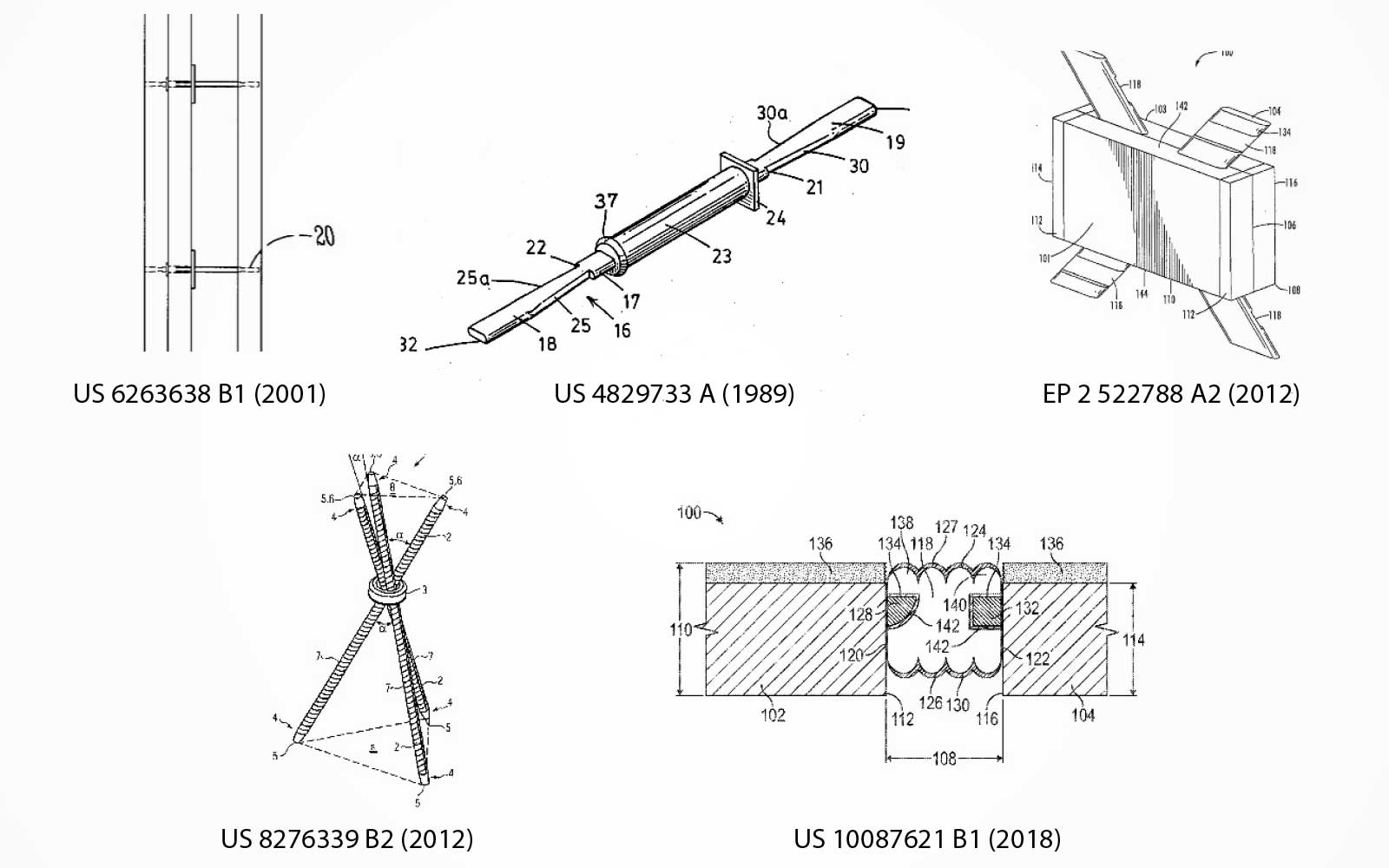

De beelden hiernaast illustreren de stand der techniek waarnaar verwezen wordt in het onderzoeksrapport en de schriftelijke opinie.

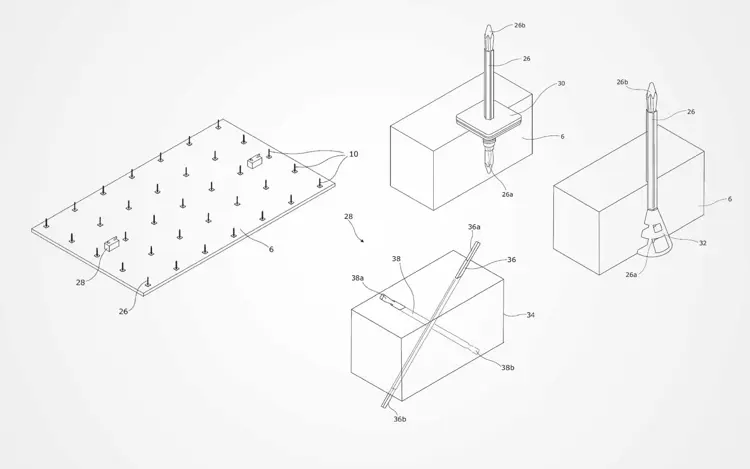

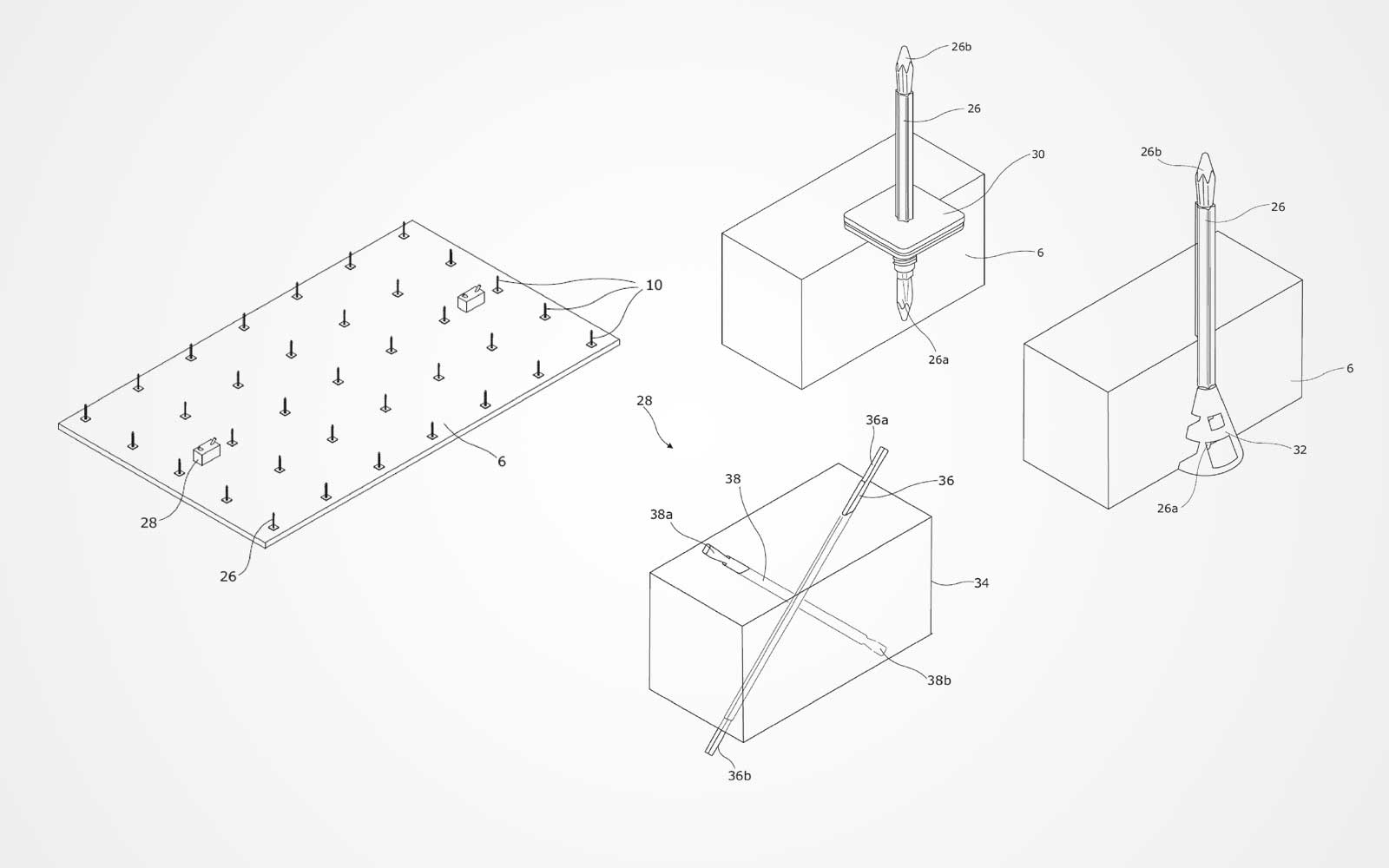

De eerste conclusie handelt echter niet over de verbindingstechniek, maar over de opbouw van de wand als geheel, met name een wand waarbij het binnenpaneel en het buitenpaneel met elkaar worden verbonden. Het octrooi beschrijft bovendien de verschillende stappen van het productieproces, dat resulteert in een wand die kan getransporteerd worden naar de bouwplaats. Daar wordt de ruimte tussen de panelen opgevuld met isolatie.

Het feit dat de isolatie wordt aangebracht op de bouwplaats, wat een continue vulling mogelijk maakt, vormt een essentieel onderdeel van de octrooibescherming. Vooraleer de isolatie kan worden geplaatst, moeten de voegen worden afgedicht, zodat het isolatiemateriaal niet tussen de voegen kan verdwijnen. Dit aspect vormt de tweede onafhankelijke conclusie van het octrooi.

Aan de voegen worden specifieke eisen gesteld. Zo moeten de horizontale voegen de verticale lasten overdragen en de wind- en waterdichtheid garanderen. De verticale voegen worden minder gedetailleerd beschreven. De beschrijving doet vermoeden dat het hier niet gaat om dragende wanden, of wanden die bijdragen tot de stabiliteit van het gebouw, al wordt dat niet expliciet vermeld.

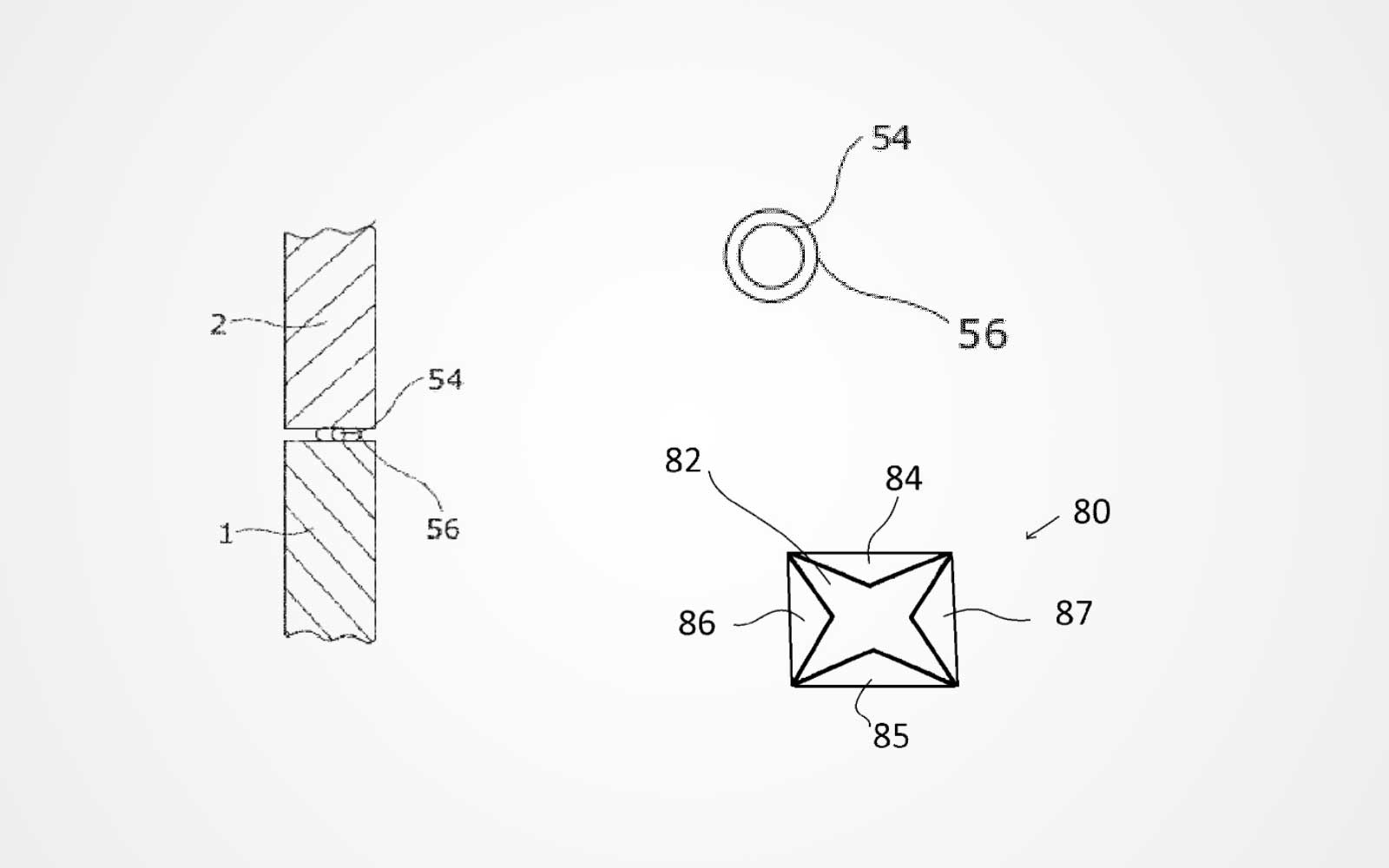

De horizontale voegverbinding bestaat uit een centrale dragende kern (54 en 82). Om de voegverbinding zijn functionaliteit te geven, worden boven- en onderaan (84 en 85) uitsparingen voorzien, waarin een kleefstof kan worden aangebracht voor de hechting aan beide wanden (1 en 2). De voor- en achterdelen zorgen voor een esthetische afwerking in de kleur van het beton (86 en 87). Het geheel vormt een esthetische en functionele voegverbinding, die niet alleen dragend is, maar ook de water- en luchtdichtheid verzekert (56).

Voor de stand der techniek wordt verwezen naar het vijfde octrooi uit bovenstaande tabel: US 10087621 B1. Voor het overige worden er geen bijkomende verbindingstechnieken beschreven in het octrooi.
