La différence entre la forme réelle d’une ligne et celle d'une ligne droite.
Méthode de mesure
Pour mesurer la courbure d'un élément, il convient de tracer une ligne droite à côté de cet élément, ce qui est possible à l’aide des instruments suivants :
On mesure la distance entre la ligne tracée et l’élément (au moyen d'une règle ou d’une jauge d'épaisseur, p. ex.).
Distance (R1, R2 et R3) par rapport à une ligne.
Mesure de la courbure d’un élément.

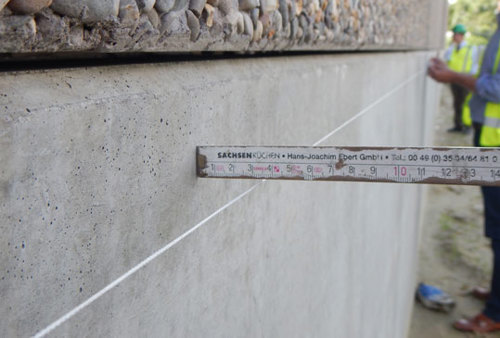

Mesure de la courbure au moyen d’une corde tendue et d’un mètre pliant.
Interprétation des résultats
De cette manière, on peut tracer le ‘profil’ de l’élément et le comparer aux exigences.
En cas d’utilisation d'une latte droite et rigide sur des taquets, il convient de déduire de l'épaisseur des taquets utilisés la distance mesurée entre la latte et l'élément.
Des résultats positifs indiquent une déformation convexe (bombée), tandis que des résultats négatifs indiquent une déformation concave (creuse).
Publications associées
- Normes : ISO 7976-1 : Tolerances for building - Methods of measurement of buildings and building products - Part 1 : Methods and instruments.
- Normes : NBN ISO 7976-1 : Tolérances pour le bâtiment - Méthodes de mesure des bâtiments et des produits pour le bâtiment - Partie 1 : Méthodes et instruments.
