De warmtebelasting van gebouwen, ook bekend als warmteverlies, kan worden berekend volgens de norm NBN EN 12831-1 (2017) en haar nationale bijlage (ANB 2020). Buildwise heeft ook alternatieve methoden voor woningen ontwikkelt. Die maken mogelijk een snelle schatting geeft op basis EPB-gegevens van het gebouw (bestaande gebouwen of nieuwbouw) of op de energierekeningen voor woongebouwen (alleen bestaande gebouwen ), of een eenvoudiger berekening van de ruimte-per-ruimte vermogen.
Een unieke tool voor alle rekenmethodes

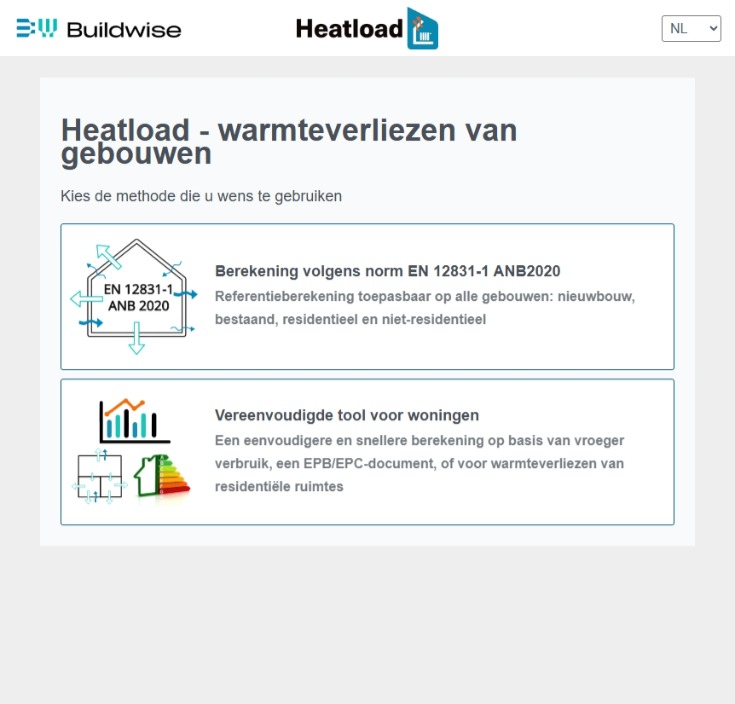

Alle rekenmethodes zijn samengebracht in één tool. Het startscherm laat u kiezen tussen de gedetailleerde berekening volgens de norm of de vereenvoudigde versies die specifiek voor woningen zijn ontwikkeld.
Berekening volgens NBN EN 12831-1 ANB 2020
Dit berekening vereist het invoeren van de geometrische gegevens van het gebouw, de warmteoverdrachtscoëfficiënten van de muren (U-waarden) en informatie over ventilatie en luchtdichtheid. Het is van toepassing op elk type gebouw (nieuw of bestaand, residentieel of niet-residentieel). Dit is de aanbevolen referentiemethode wanneer de gegevens beschikbaar zijn en die de meeste technische en juridische zekerheid biedt. Dit hulpmiddel maakt het ook mogelijk om radiatoren en vloerverwarming te dimensioneren. De details worden in de handleiding toegelicht.
Die berekening is gebaseerd op de methode beschreven in de Belgische nationale bijlage. Een andere basismethode is beschreven in de Europese norm. Beide methoden maken integraal deel uit van de norm en zijn daarom toepasbaar.
In het kader van de EPB-regelgeving in Vlaanderen (nieuwbouw of gelijkgesteld) wordt gevraagd om deze norm (NBN EN 12831-1 of nationale bijlage ANB 2020) te gebruiken om aan te tonen dat het afgiftesysteem op lage aanvoertemperatuur (45°C) werkt. De tool Standard Heatload mag daarvoor gebruikt worden, maar er bestaan ook andere tools.
Excel Tool
Vroeger was een Excel tool beschikbaar voor de berekening volgens de norm. U kan steeds die versie hier downloaden.
Opmerkingen:
- Die versie zal niet langer onderhouden worden (updates of bug fixes)
- De handleiding kan hier gedownload worden
- De Excel-tool bevat macro’s die "unblocked" moeten worden: Rechtsklik op het bestand >> Eigenschappen >> tabblad Algemeen >> Vink het vakje "Unblock" helemaal onderaan het venster aan.
- Voor sommige functionaliteiten, moet de iteratieve berekening optie van Excel aangevinkt worden
We raden aan om de web versie te gebruiken
Vereenvoudigde berekeningen voor woningen
Naast de normberekening, Heatload heeft andere methoden specifiek voor woningen.

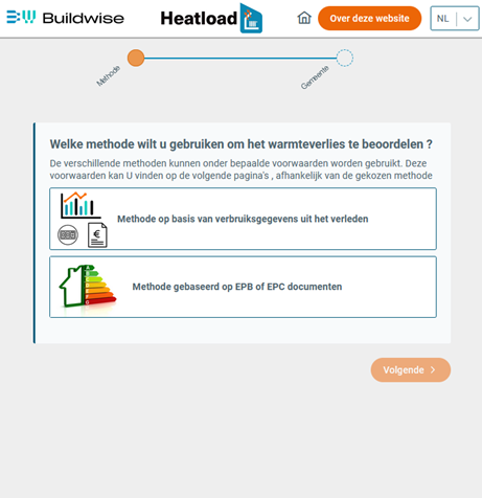

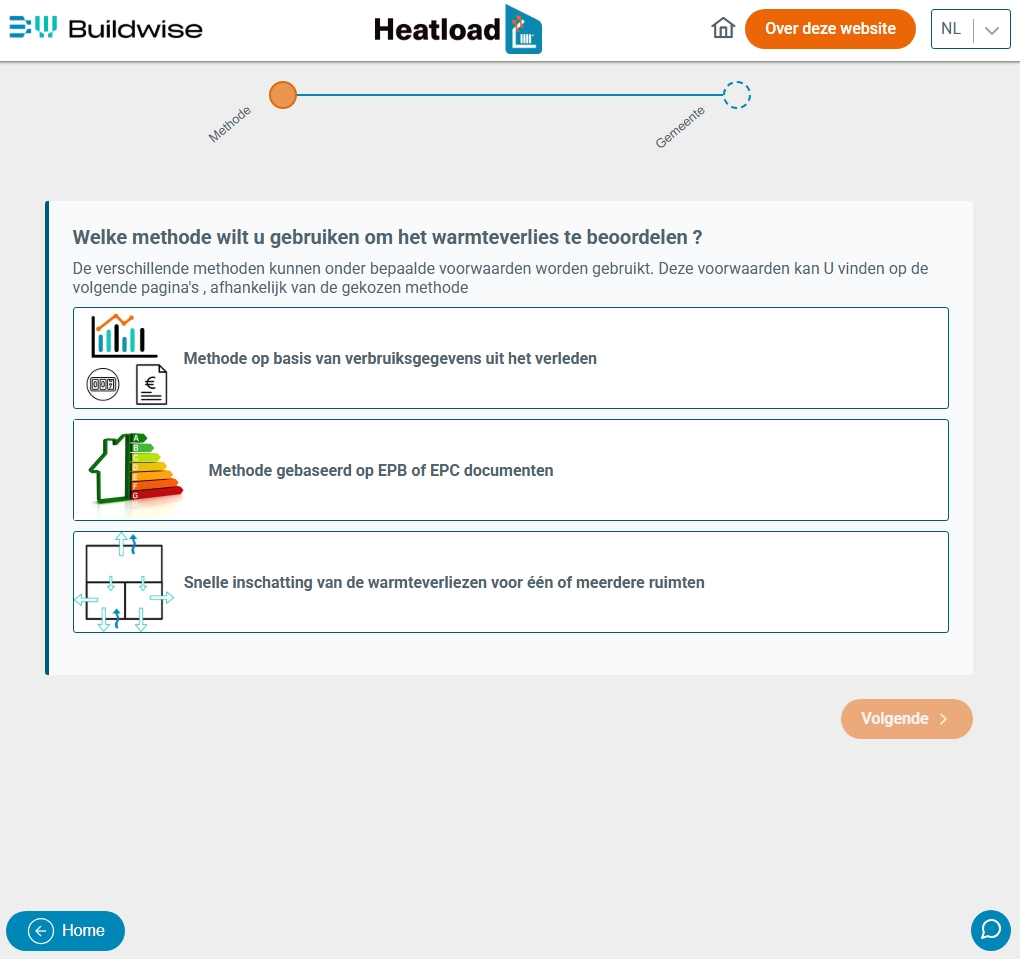

Voor de globale warmteverlies (dimensionering van ketel of warmtepomp), bevat de tool:
- Een berekening op basis van vorige rekeningen (gas, elektriciteit, stookolie) voor bestaande woningen
- Een berekening op basis van EPB- of EPC-gegevens, voor bestaande gebouwen of nieuwbouw.
De applicatie heeft een derde methode om de verliezen ruimte per ruimte te bepalen , voor de dimensionering van het afgiftesysteem (radiatoren of vloerverwarming).
Schatting op basis van vorig energieverbruik
Deze methode is bruikbaar als het bestaande systeem een centrale verwarming op gas, stookolie, of elektrische verwarming is, in afwezigheid van bijverwarming (houtkachels, pellet, of andere bijverwarmingen). Je kan snel een schatting bekomen op basis van facturen van één tot enkele jaren.
De gebruikte facturen moeten nog altijd representatief zijn voor de huidige kenmerken van het gebouw en de verwarmingsgewoonten van de bewoners.
Schatting op basis van EPB- of EPC-gegevens
Het is mogelijk om het warmteverlies te schatten op basis van EPB- (nieuwbouw) of EPC- (bestaande gebouwen) gegevens. Enige informatie uit die documenten (beschermd volume, warmteverliesoppervlakte, K-peil, …) volstaat om een schatting te doen.
Voor bestaande gebouwen (EPC-gegevens) is het aanbevolen om te verifiëren dat het document nog representatief is voor het gebouw.
Snelle inschatting van de verliezen voor een of meerdere ruimtes
Deze methode is geïnspireerd op de berekening volgens de norm NBN 12831-1, maar maakt een eenvoudigere en snellere invoer mogelijk. De verliesoppervlakken worden geschat op basis van de vloeroppervlakte en een paar basis informatie. Het is bijvoorbeeld niet nodig om alle metingen van de binnenwanden in te voeren.
Als alle ruimtes van het gebouw zijn ingevoerd, kan het totale resultaat ook worden gebruikt voor de dimensionering van de warmtegenerator.
De resultaten van deze methode liggen meestal zeer dicht bij de gedetailleerde berekening volgens de norm, met soms een neiging tot overschatting, vooral in slaapkamers.
Ze is uitsluitend toepasbaar op woningen met gebruikelijke typologieën (plafondhoogtes < 3 m, normale glasverhoudingen). Voor zeer ruimtes met een zeer hoge plafondhoogte, of ruimtes met veel beglazing (vliesgevels, veranda’s), is het aanbevolen om de methode van de norm te gebruiken.
Welke berekeningsmethode en -tool te gebruiken?
De volgende tabel helpt je om te bepalen welk hulpmiddel het beste past bij jouw behoeften.
|
Normenberekening |
Methode op basis van vorige verbruik |
Methode op basis van EPB/EPC |
Snelle schatting per ruimte |
|
|
Norm |
NBN EN 12831-1 ANB 2020 |
- |
Geen, maar de berekening formules zijn gelijkaardig aan NBN EN 12831-1 ANB 2020 |
Geen, maar de berekening formules zijn gelijkaardig aan NBN EN 12831-1 ANB 2020 |
|
Type gebouw |
Alle types gebouwen (residentiële en niet residentiële) |
Residentiële |
Residentiële |
Residentiële |
|
Nieuwbouw of bestaande gebouwen |
Nieuwbouw en bestaande gebouwen |
Bestaande gebouwen |
Nieuwbouw en bestaande gebouwen |
Nieuwbouw en bestaande gebouwen |
|
Warmteverlies per ruimte |
Ja |
Neen |
Neen |
Ja |
|
Warmteverlies van de woning |
Ja |
Ja |
Ja |
Ja, als alle ruimtes ingevoerd zin |
|
Nodige gegevens |
Afmetingen van het gebouw en van elke ruimte U-waarden van buiten- en binnenwanden Kenmerken van de ventilatie Informatie over de luchtdichtheid |
Historiek van energieverbruik (één tot enkele jaren afhankelijk van het bestaand verwarmingssysteem) |
|
|
|
Aanbeveling |
Veiligste methode vanuit technische en juridisch oogpunten |
Realistische schatting van generatorvermogen voor niet of weinig geïsoleerde gebouwen, waarvan het gebruik op korte termijn niet zal veranderen |
Realistische berekening het warmteverlies foor middelmatig of goede geïsoleerde woningen, als de EPB-documenten overeenkomen met de werkelijkheid | Verliezen van ruimtes om de emissiesysteem vermogen te bepalen |
