1. Dakvloer
2. Afschotlaag of thermische isolatie
3. Extra strook (of onderlaag bij een meerlaagse afdichting) om de plakplaat in te kleven
4. Dakwaterafvoer
5. Plakplaat
6. Dakafdichting
7. Dakopstandafwerking (zie TV 244, hoofdstuk 5)
8. Standleiding regenwaterafvoer
9. Grindvang
2. Afschotlaag of thermische isolatie
3. Extra strook (of onderlaag bij een meerlaagse afdichting) om de plakplaat in te kleven
4. Dakwaterafvoer
5. Plakplaat
6. Dakafdichting
7. Dakopstandafwerking (zie TV 244, hoofdstuk 5)
8. Standleiding regenwaterafvoer
9. Grindvang
Om geurproblemen te vermijden, moet er onderaan de standleiding een stankafsluiter voorzien worden.
In deze fiche wordt de uitvoering van een eenlaagse bitumineuze afdichting weergegeven.

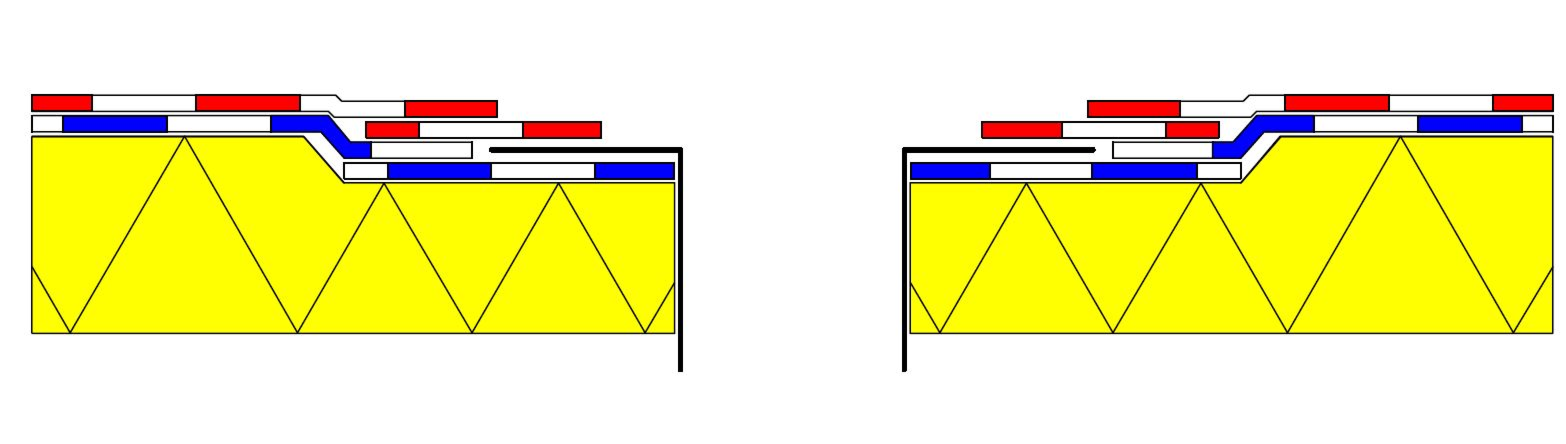

De uitvoeringsprincipes voor meerlaagse bitumineuze afdichtingen aan de waterafvoeren worden in onderstaande afbeelding verduidelijkt.
In deze fiche wordt de uitvoering van een eenlaagse bitumineuze afdichting weergegeven.
De uitvoeringsprincipes voor meerlaagse bitumineuze afdichtingen aan de waterafvoeren worden in onderstaande afbeelding verduidelijkt.
