Alles wat je moet weten over BIM-modellen
Ontdek hoe je BIM-modellen structureert en uitwisselt. Zo kan je vlot en efficiënt informatie delen met alle projectpartners.
Het BIM-model
Een van de betekenissen van het acroniem "BIM" is "Building Information Model".

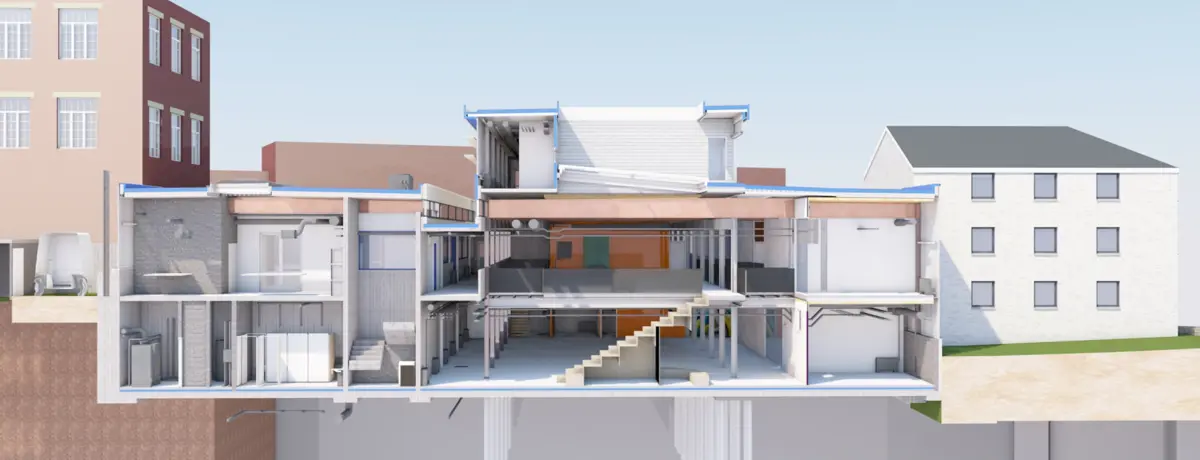

Een "Building Information Model" is een digitaal 3D-model, een virtuele weergave van het werkelijke bouwwerk. Dit model geeft niet alleen informatie over de geometrie van het bouwwerk en zijn onderdelen, maar bevat vooral informatie over de objecten waaruit het bestaat. BIM-modellen als informatiebronnen over bouwwerken, kunnen voor heel wat toepassingen worden gebruikt, zoals kwaliteitscontrole van modellen, geometrische coördinatie, berekening van hoeveelheden en kosten, delen van informatie met projectpartners, enz. De voorwaarde is wel dat ze goed gestructureerd en toegankelijk zijn voor alle partners.
Bij modelleren gaat het niet alleen om tekenen in 3D, maar ook om het structureren van de gegevens in het model en het invoeren van informatie. Een niet-volledige lijst van modelleersoftware is hier te vinden.
Een gestructureerd BIM-model
Met duidelijke structuur en heldere richtlijnen blijft je BIM-model bruikbaar, deelbaar en betrouwbaar doorheen het hele project.
Advies over het structureren van het model: stel een gemeenschappelijk coördinatenstelsel op, aslijnen en rasters, een duidelijke onderverdelingsmethode, enz.
Advies over het structureren van modelelementen: classificeer/structureer elementen, stel een duidelijke methode op voor het onderverdelen van elementen, geef de toestand van elementen aan, beschrijf materialen, enz.
Waarom is het belangrijk om informatie te structureren?
BIM-modellen, als informatiebronnen over constructies, kunnen voor veel doeleinden worden gebruikt (zie onderstaande afbeelding), op voorwaarde dat ze goed zijn opgebouwd en gestructureerd. Het structureren van de gegevens in modellen en andere informatiebronnen is daarom cruciaal om het volledige potentieel van BIM te realiseren.
Het structureren van gegevens (objecten) maakt het mogelijk om met de enorme hoeveelheid gegevens om te gaan en de complexiteit ervan terug te brengen tot een niveau dat voldoende beheersbaar is voor de gebruiker. Als gegevens gestructureerd zijn, kunnen ze gemakkelijker worden doorzocht, verwerkt en geanalyseerd. Uitwisselingen zijn ook eenvoudiger en efficiënter.
Wat is een classificatiesysteem? Welke classificatiesystemen bestaan er in de bouwsector?
Een classificatiesysteem gebruikt klassen om objecten met dezelfde kenmerken (eigenschappen) te groeperen. Classificeren is daarom een "proces dat bestaat uit het indelen van objecten in klassen die objecten met dezelfde kenmerken/eigenschappen groeperen" (definitie gebaseerd op ISO 22274:2013:Aspecten voor het ontwikkelen en internationaliseren van classificatiesystemen).
De 3 soorten methoden die worden gebruikt om modellen te structureren:
- Er zijn verschillende klassieke classificatiesystemen ontwikkeld in de bouwsector (NLBE-SfB (BE en NL), Uniclass (UK), Omniclass (USA), Cuneco Classification System (CCS), enz.) Je kunt de analyse hiervan raadplegen in de onderstaande referentiedocumenten.
- IFC is ook een middel om een model te structureren op dezelfde manier als een traditioneel classificatiesysteem. IFC wordt gebruikt als bestandsformaat voor het uitwisselen van modellen en het delen van informatie en vertaalt een BIM-model in een gestructureerde database op basis van het IFC-klassensysteem. Met andere woorden, door een model in IFC-formaat te exporteren, krijgen alle objecten in het model een IFC-klasse toegewezen en worden de kenmerken van deze objecten volgens deze klassen gestructureerd.
- Modellen structureren met behulp van lastenboek/bestekcoderingen houdt in dat modelelementen worden gestructureerd volgens hun artikelcode.
