1. Draagstructuur
2. Geprofileerde staalplaten
3. Koker met voetplaat
4. Dampscherm (zie TV 215, hoofdstuk 6)
5. Thermische isolatie (waarvan de dikte afgestemd dient te worden op de geldende thermische regelgeving)
6. Dakafdichting
7. Plakplaat met opstand
8. Mechanische bevestiging
9. Afdichtingsstrook
10. Rookkanaal tot 200 mm diameter
11. Luchtdichtheid
12. Onbrandbare soepel thermische isolatie
13. Kraag
14. Warmtebestendige kit
15. Mastiek
16. Onbrandbare thermische isolatie
2. Geprofileerde staalplaten
3. Koker met voetplaat
4. Dampscherm (zie TV 215, hoofdstuk 6)
5. Thermische isolatie (waarvan de dikte afgestemd dient te worden op de geldende thermische regelgeving)
6. Dakafdichting
7. Plakplaat met opstand
8. Mechanische bevestiging
9. Afdichtingsstrook
10. Rookkanaal tot 200 mm diameter
11. Luchtdichtheid
12. Onbrandbare soepel thermische isolatie
13. Kraag
14. Warmtebestendige kit
15. Mastiek
16. Onbrandbare thermische isolatie
De gebeurlijke ruimte op de plakplaat tussen de dakafdichting en de doorbreking wordt bij voorkeur opgevuld met kit om waterstagnaties te vermijden.
Behalve bij afvoerkanalen uit de temperatuurklasse T80 (waarbij de maximale nominale werkingstemperatuur van de verbrandingsproducten die door de buis mogen stromen lager blijft dan 80 °C) mogen er zich normaalgesproken geen brandbare materialen bevinden op een minimale afstand van 50 à 150 mm van de buitenwand van het afvoerkanaal. Bij een hogere temperatuurklasse (> T80) zal men in deze zone bijgevolg een onbrandbaar isolatiemateriaal moeten voorzien (brandreactieklasse A2,s1,d0 volgens de norm NBN EN 13501-1).

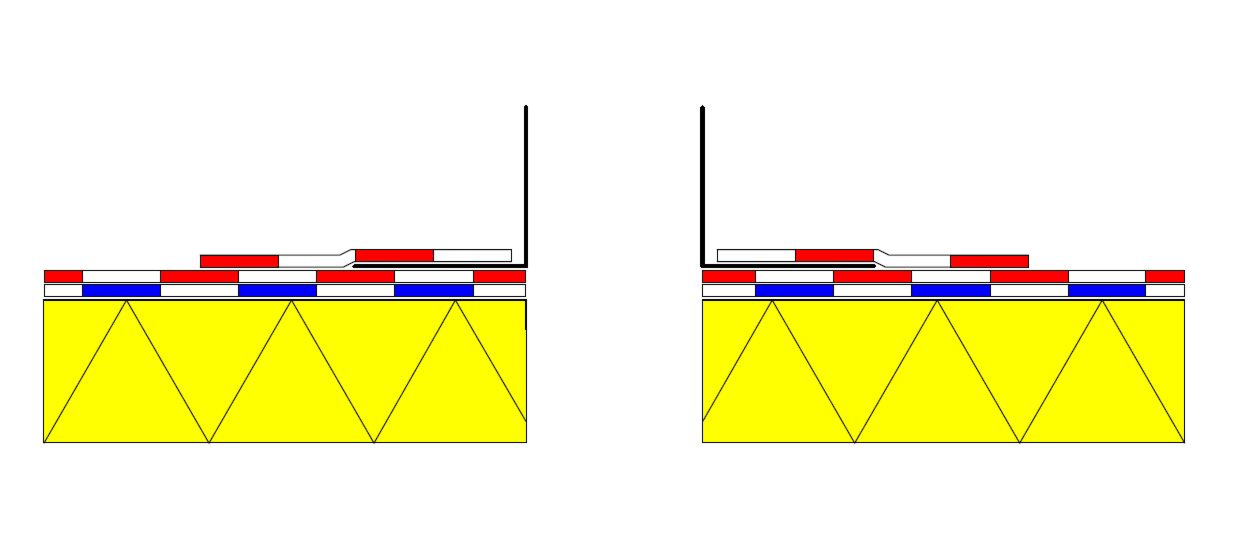

In deze fiche wordt de uitvoering van een eenlaagse bitumineuze afdichting weergegeven. De uitvoeringsprincipes voor meerlaagse bitumineuze afdichtingen aan de dakdoorbrekingen worden in onderstaande afbeelding verduidelijkt.
Behalve bij afvoerkanalen uit de temperatuurklasse T80 (waarbij de maximale nominale werkingstemperatuur van de verbrandingsproducten die door de buis mogen stromen lager blijft dan 80 °C) mogen er zich normaalgesproken geen brandbare materialen bevinden op een minimale afstand van 50 à 150 mm van de buitenwand van het afvoerkanaal. Bij een hogere temperatuurklasse (> T80) zal men in deze zone bijgevolg een onbrandbaar isolatiemateriaal moeten voorzien (brandreactieklasse A2,s1,d0 volgens de norm NBN EN 13501-1).
In deze fiche wordt de uitvoering van een eenlaagse bitumineuze afdichting weergegeven. De uitvoeringsprincipes voor meerlaagse bitumineuze afdichtingen aan de dakdoorbrekingen worden in onderstaande afbeelding verduidelijkt.
