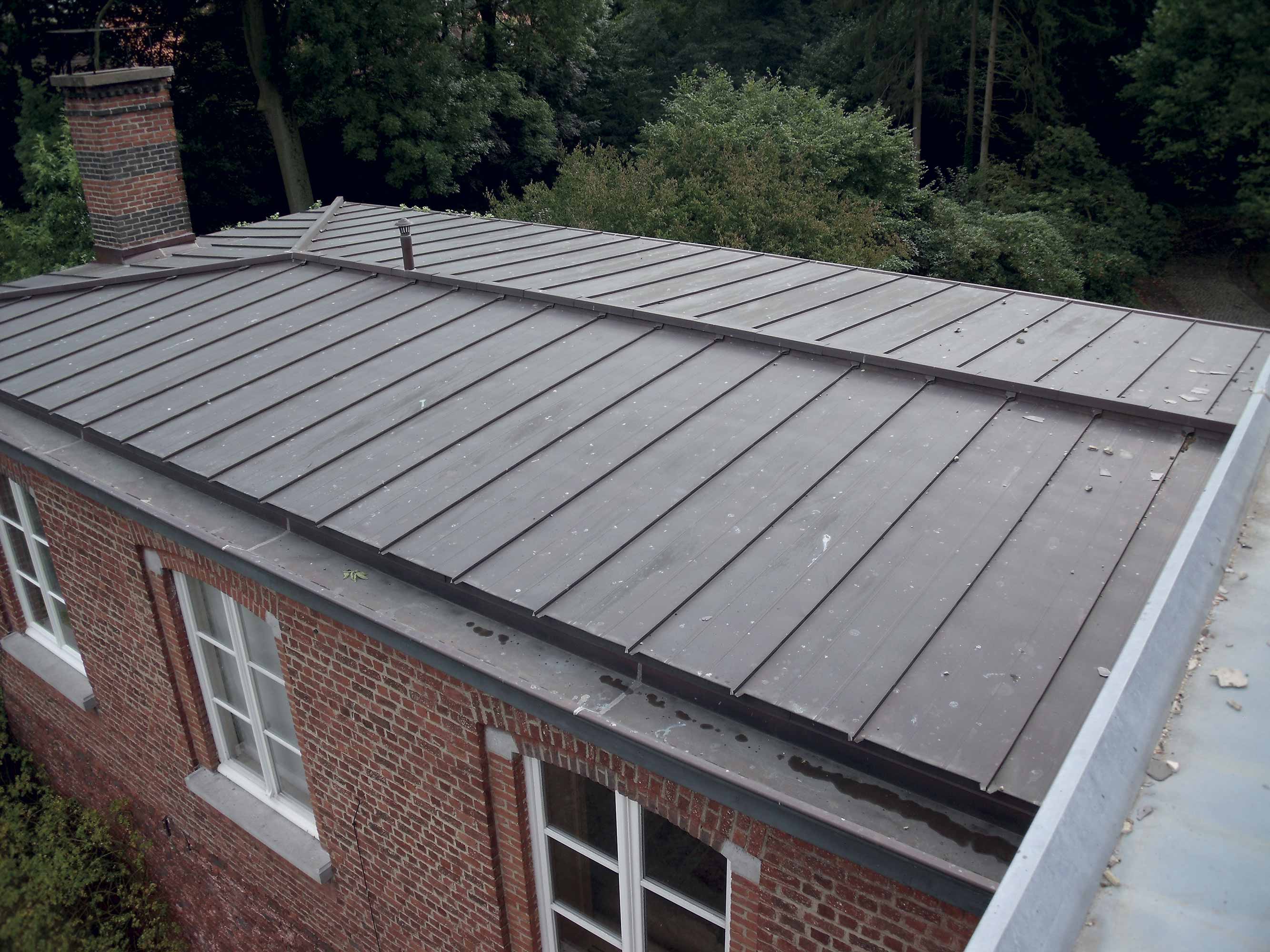

Afb. 1: Detail van de aansluiting aan de nokken en aan de hoekkepers (aan de onderzijde geventileerde dakbedekking)
LEGENDE
1. Steunprofiel
2. Aanhakingsklang
3. Sluitschuifje
4. Staande naad
5. Beplanking
6. Keper
7. Tengellat/geventileerde ruimte
8. Onderdak
9. Isolatie
10. Lucht- en dampscherm
11. Binnenafwerking
12. Nokkap
13. Insecten- en knaagdierwerend gaas
LEGENDE
1. Steunprofiel
2. Aanhakingsklang
3. Sluitschuifje
4. Staande naad
5. Beplanking
6. Keper
7. Tengellat/geventileerde ruimte
8. Onderdak
9. Isolatie
10. Lucht- en dampscherm
11. Binnenafwerking
12. Nokkap
13. Insecten- en knaagdierwerend gaas

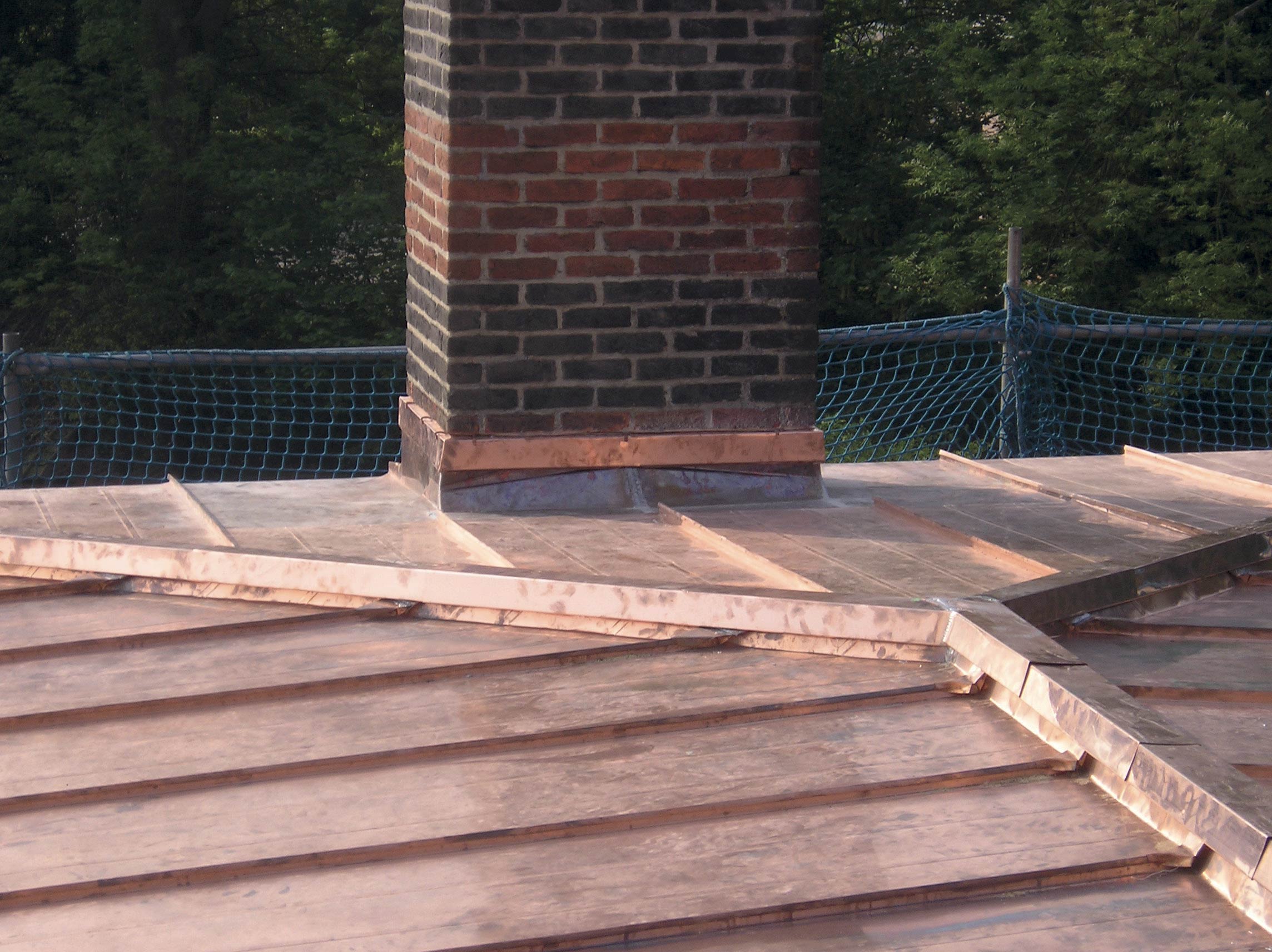

Afb. 2: Aanbevelingen met betrekking tot de aansluiting aan de nok (aan de onderzijde geventileerde dakbedekking)
Voor andere soorten metalen bekledingen dan zink, is er geen enkele verluchting vereist. Indien er toch geopteerd wordt voor dit detail, dan moet men vermijden dat de klangen uit gegalvaniseerd staal in contact komen met koper en roestvast staal (risico op galvanische corrosie).
LEGENDE
1. Steunprofiel
2. Aanhakingsklang
AFMETINGEN VOOR ZINC
Verticale opstand A:
≥ 80 mm
Overlappingen B en B’:
B ≥ 30 mm (= overblijvende afstand in functie van D, varieert in functie van de helling)
B’ = ongeveer 60 mm (varieert in functie van de fabrikant)
Verluchtingsruimten (centraal F en lateraal F’):
F ≥ 30 mm (1,5 maal breder dan de som van de openin¬gen aan de goot of aan de trapnaad), die men bekomt door middel van houten spieën (h.o.h.-afstand 40 cm; L = 150 mm)
F’ = F/2
Afstand tot de druiplijst D:
Ongeveer 30 mm
Steunprofielen van de nokkappen:
Plaatselijk (2/m)
Uit zink, gegalvaniseerd staal of inox
Dikte naargelang van het materiaal
Aanhakingsklangen:
Plaatselijk
Uit zink
Twee per strook
L = 80 mm
e = 0,7 à 0,8 mm (zelfde dikte als het blad van de bekleding)
Voor andere soorten metalen bekledingen dan zink, is er geen enkele verluchting vereist. Indien er toch geopteerd wordt voor dit detail, dan moet men vermijden dat de klangen uit gegalvaniseerd staal in contact komen met koper en roestvast staal (risico op galvanische corrosie).
LEGENDE
1. Steunprofiel
2. Aanhakingsklang
AFMETINGEN VOOR ZINC
Verticale opstand A:
≥ 80 mm
Overlappingen B en B’:
B ≥ 30 mm (= overblijvende afstand in functie van D, varieert in functie van de helling)
B’ = ongeveer 60 mm (varieert in functie van de fabrikant)
Verluchtingsruimten (centraal F en lateraal F’):
F ≥ 30 mm (1,5 maal breder dan de som van de openin¬gen aan de goot of aan de trapnaad), die men bekomt door middel van houten spieën (h.o.h.-afstand 40 cm; L = 150 mm)
F’ = F/2
Afstand tot de druiplijst D:
Ongeveer 30 mm
Steunprofielen van de nokkappen:
Plaatselijk (2/m)
Uit zink, gegalvaniseerd staal of inox
Dikte naargelang van het materiaal
Aanhakingsklangen:
Plaatselijk
Uit zink
Twee per strook
L = 80 mm
e = 0,7 à 0,8 mm (zelfde dikte als het blad van de bekleding)
