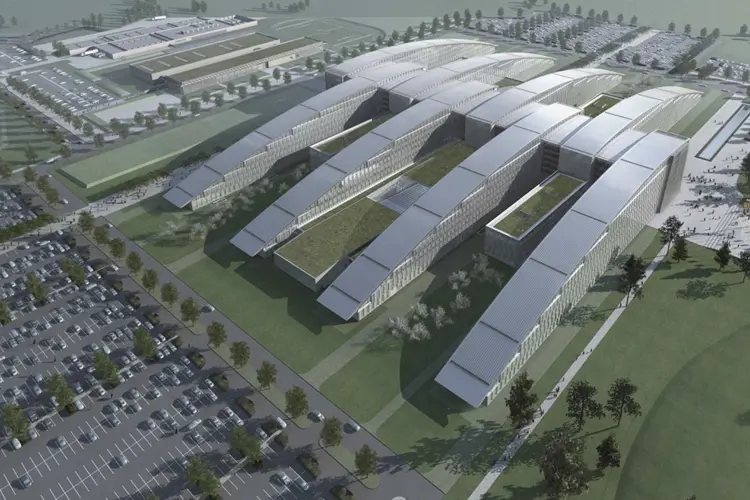

Het nieuwe NAVO-hoofdkwartier werd opgetrokken op een terrein van 40 hectare en heeft een totale oppervlakte van meer dan 250.000 m², verdeeld over zeven verdiepingen. Het gebouw bestaat uit 160.000 m² kantoren, een congrescentrum uitgerust met de meest recente technologieën, restaurants, polyvalente zalen, auditoria, eersteklas sport- en ontspanningsfaciliteiten, een technisch gebouw voor het beheer van energie, van de voorraden en de werkplaatsen, van de bewakingsposten ... Tijdens de ontwerp- en de bouwfase ging alle aandacht naar de aspecten veiligheid, flexibiliteit, duurzaamheid en functionaliteit.
Projectgegevens
- Locatie: Evere, Brussel
- Type project: Nieuwe constructie
- Type constructie: Overheidsgebouwen (stadhuis, brandweerkazerne, ...)
- Opdrachtgever: NATO
- Architect(en): SOM Assar
- Bouwpartners:
Architect and Consulting Engineer : SOM + Assar (SOM, Assar, VK Engineering)
Client’s Delegate and Tendering Authority: Belgian Ministry of Defence
Project Manager: Project Management Team HQ NATO
Contractor: BAM Alliance 3 (Interbuild, BAM Contractors, Galère) - Oppervlakte: 25.000 m² <...
- Kostprijs: € 25.000.000 <...
- Datum van aanvang: 2010
- Contractvorm: Traditioneel

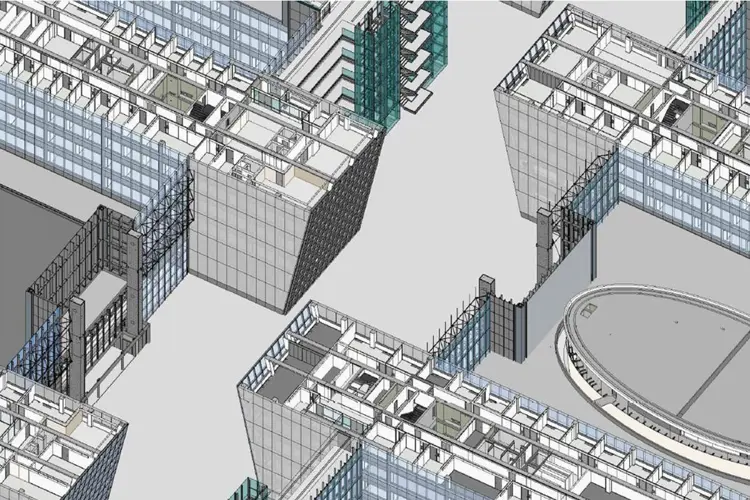

Gebruik BIM
- BIM-level: Level 2 (uitwisseling van modellen)
- Uitwisselingsplatform: xD4All + CDE (Thinkproject; Buzzsaw)
Gebruikers BIM
- Stabiliteitsingenieur(s): Tekla
- Ingenieur(s) technieken: Revit MEP
- Aannemer(s): Revit, Navisworks, Solibri, xD4All
Omschrijving BIM
Toepassing BIM:
- Ruimtelijke coördinatie en coördinatie van de technische eigenschappen.
- Ontwikkeling van het ontwerp.
- Beheer van de deurenlijst (meer dan 9280 deuren), van de room-by-room (meer dan 10.000 lokalen), van de keuzeopties van de verschillende landen.
- Opvolging van de vooruitgang van bepaalde disciplines.
- Opmaak van de productieplannen.
- Berekening van de hoeveelheden.
- Opmaak van de as-built-syntheseplannen.
Ervaring BIM:
De NAVO bestaat uit 28 (later 29) lidstaten en de veiligheidseisen zijn zeer hoog, wat het project zeer ingewikkeld maakt. Het BIM-model, dat gecreëerd werd op initiatief van de algemene aannemer, werd als de meest betrouwbare informatiebron beschouwd voor dit complexe project. Het werd uiteindelijk door het volledige projectteam gebruikt als de referentie voor het bouwproject en daarna door de NAVO zelf tijdens de gebruiksfase.
