1. Afb. 1 : Afdichting van een doorvoering van een brandbare leiding in een brandwerende massieve muur met behulp van een brandwerende opbouwmanchet
Legende
1. Massieve muur
-
2. Brandbare leiding
-
3. Uitsparing en speling rond de leiding
-
4. Afdichting rond de leiding
-

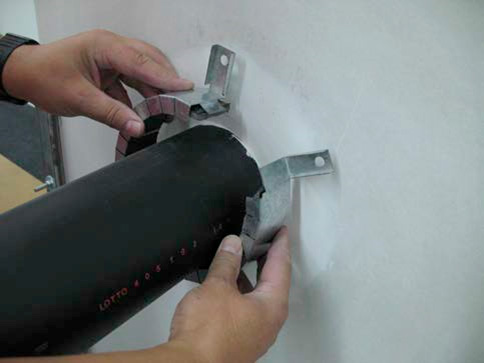

5. Brandwerende manchetten
- 6. Bevestigingssysteem
1. Massieve muur
De massieve muur moet ofwel in overeenstemming zijn met een gestandaardiseerde massieve muur, ofwel met een gelijkaardige massieve muur. Het gebruik van andere massieve muren is toegelaten, op voorwaarde dat dit gevalideerd wordt in de voorschriften van de fabrikant* van de brandwerende voorziening die in de muur aangebracht wordt.
2. Brandbare leiding
De eigenschappen van de brandbare leiding moeten in overeenstemming zijn met de voorschriften van de fabrikant*. Daarin moet gespecificeerd worden uit welk materiaal de leiding opgebouwd is (pvc, PE, PP …), en wat de minimale en maximale diameter (gewoonlijk 25 tot 250 mm) en wanddikte (gewoonlijk 1 tot 15 mm) ervan is. Indien de leiding een aanzienlijke wanddikte vertoont, zal het noodzakelijk zijn een brandwerende manchet met een groter drukopbouwend vermogen te gebruiken.
Over het algemeen loopt de leiding loodrecht doorheen de wand. Een schuine doorvoering is alleen mogelijk als dit is toegestaan in de voorschriften van de fabrikant*, onder voorbehoud van eventuele aanpassingen aan de brandwerende voorziening (plaats, afmetingen ...).
3. Uitsparing en speling
Het verschil tussen de diameter van de uitsparing en de diameter van de leiding moet gespecificeerd worden in de voorschriften van de fabrikant*. In principe is de speling tussen de uitsparing en de leiding niet groter dan 40 mm. Indien door omstandigheden de leiding van zijn oorspronkelijke plaats zou afwijken, kan de speling variëren tussen 0 en 40 mm. Voor meer informatie dient men de voorschriften van de fabrikant* te raadplegen.
4. Afdichting
De afdichting van de ruimte tussen de leiding en de uitsparing in de massieve muur wordt gerealiseerd zoals aangegeven in de voorschriften van de fabrikant* (afdichten met mortel, dichtpleisteren, opstoppen met rotswol …).
De te voorziene afdichting is afhankelijk van de speling tussen de leiding en de uitsparing. Tenzij anders bepaald in de voorschriften van de fabrikant* (bv. speling kleiner dan een bepaalde waarde), moet deze ruimte in principe altijd afgedicht worden.
5. Brandwerende opbouwmanchetten
Plaatsing
Een opbouwmanchet moet altijd aan de rechtstreeks verhitte zijde(n) van de massieve muur geplaatst worden. Tenzij het tegendeel bewezen werd, wordt er uitgegaan van de veronderstelling dat de brand kan aangrijpen aan beide zijden van de muur. In principe zou er dus aan de twee zijden van de massieve muur een brandwerende manchet voorzien moeten worden. Indien er slechts één enkele manchet geplaatst wordt, aan de niet rechtstreeks verhitte zijde van de muur, zal deze minder snel opwarmen dan de leiding aan de vuurzijde. Hierdoor zou deze laatste kunnen beginnen smelten voordat de manchet in werking treedt, zodat er een opening ontstaat waarlangs een eventuele branddoorslag kan optreden. Indien één manchet voldoende zou zijn, moet dit door de voorschriften van de fabrikant* bevestigd worden. Vandaar dat er een eerste proef uitgevoerd wordt waarbij de manchet zich aan de vuurzijde bevindt en een tweede proef waarbij de manchet geïnstalleerd wordt aan de zijde die niet rechtstreeks blootgesteld wordt aan de brand.
De brandwerende manchet wordt rond de leiding aangebracht en moet goed aansluiten op de diameter van de leiding (de exacte speling staat vermeld in de voorschriften van de fabrikant*).
Tenzij anders bepaald in de voorschriften van de fabrikant*, wordt de brandwerende manchet niet afgewerkt met een cement- of pleisterlaag.
Bevestiging
Tijdens een brand moeten opbouwmanchetten op hun plaats blijven (d.w.z. tegen de muur). De bevestigingsmiddelen die gebruikt worden voor de montage van de manchetten moeten in overeenstemming zijn met de voorschriften van de fabrikant*. Dit impliceert gewoonlijk dat ze bestand moeten zijn tegen hoge temperaturen en dat ze bij brand niet mogen smelten. Daarom worden ze bij voorkeur uitgevoerd in staal (bv. schroeven, doorgaande draadstangen …). Kunststof pluggen kunnen enkel toegelaten worden indien ze opgenomen zijn in de voorschriften van de fabrikant*.
6. Ophangconstructie van de leiding
De leiding dient ondersteund en bevestigd te worden volgens de regels van goed vakmanschap. De ophangingen moeten bovendien zo dicht mogelijk bij de massieve muur liggen (in principe op een maximale afstand van 500 mm – zie de voorschriften van de fabrikant*).
Opmerking: de plaatsingsvoorschriften voor opbouwmanchetten gelden eveneens voor manchetten op rol.
* Opgesteld op basis van het classificatierapport.
