Renovatie van een spouwmuur met een ETICS: aansluiting met de dakrand in het geval van een lichte vloer met dakopstand

Terug naar : bouwdetails

Referentienummer:
1597
Publicatiedatum:
17-01-2025
Bouwelementen:
Draagstructuur:
Bron:
Ontworpen i.k.v.:
ETICS4Retrofit

  • 1. Gevelmetselwerk
  • 2. Luchtspouw
  • 3. Dragend metselwerk
  • 4. Deksteen
  • 5. Lichte dakvloer (houten balken)
  • 6. Isolatie
  • 7. Dakventilatie
  • 8. Beplanking of plaatmateriaal
  • 9. Dakafdichting
  • 10. Dakrandprofiel
  • 11. Oversteek ten opzichte van de gevel
  • 12. Dampscherm
  • 13. Muurafdekking
  • 14. en
  • 15. Tussengevoegde isolatie
  • 16. Dakisolatie
  • 17. Afdichting van de opening met dampscherm
  • 18. Dakafdichting
  • 19. Spouwisolatie
  • 20. Gevelisolatie (ETICS)
  • 21. Afwerking (ETICS)
  • 10. Spouwisolatie
  • 11. Gevelisolatie (ETICS)
  • 12. Afwerking (ETICS)
  • 13. Metalen muurkap (te recupereren wanneer het dak gerenoveerd wordt)
  • 14. Bestaande deksteen
  • 15. Muurafdekking
  • 13. Gerecupereerde metalen muurkap
  • 16. Dampscherm
  • 17. en
  • 18. Tussengevoegde isolatie
  • 19. Dakisolatie
  • 20. Afdichting van de opening met dampscherm
  • 21. Dakafdichting

Voor de algemene aanbevelingen omtrent de renovatie van een spouwmuur met behulp van een ETICS verwijzen we naar detailfiche 1494.

Renovatiestrategie

Een goede coördinatie tussen de gevel- en dakwerken is essentieel. Doorgaans gaan de gevelwerken pas van start wanneer de dakwerken afgerond zijn.

De renovatie ter hoogte van de bouwknoop moet op een weldoordachte manier gebeuren. In alle gevallen moet de bouwknoop geïsoleerd worden om koudebruggen te voorkomen en om de verbinding mogelijk te maken dankzij een tussengevoegde isolatie tussen de dakisolatie en het later aangebrachte ETICS.

Dakisolatie

Als de bestaande dakopbouw behouden kan worden, is het mogelijk om bovenop de bestaande afdichtingslagen - die indien mogelijk als dampscherm zullen dienen - het volgende aan te brengen:
- ofwel een bijkomende thermische isolatielaag en een nieuwe afdichting (zie de afbeeldingen B1 en C2)
- ofwel een omkeerdakisolatie met ballastlaag. In dat geval is het raadzaam om de kwaliteit van de oorspronkelijke afdichting te controleren en na te gaan of de dakvloer de bijkomende belasting kan opnemen.

Wanneer de muur een dakopstand vormt (zie afbeelding A), is het aanbevolen om de opstand ‘volledig te omhullen’ met isolatie. Als de betonnen of natuurstenen muurkap [4] behouden blijft, moet deze bij voorkeur afgevlakt worden in het verlengde van de verticale vlakken van de muur. Hierdoor hoeven de isolatieplaten niet doorgesneden te worden.
Het is aangeraden om de dikte van de tussengevoegde isolatie die horizontaal op de dakopstand geplaatst wordt, aan te passen (zie 14 van afbeelding B1) zodat de opstand van de dakafdichting ≥ 15 cm is.
De muurafdekking  moet een oversteek hebben (zie 11 van afbeelding B1) waarvan de lengte afhangt van de voorziene dikte van het ETICS op de aangrenzende gevel.

Er zijn twee mogelijke oplossingen voor deze tussengevoegde isolatie en de muurafdekking :

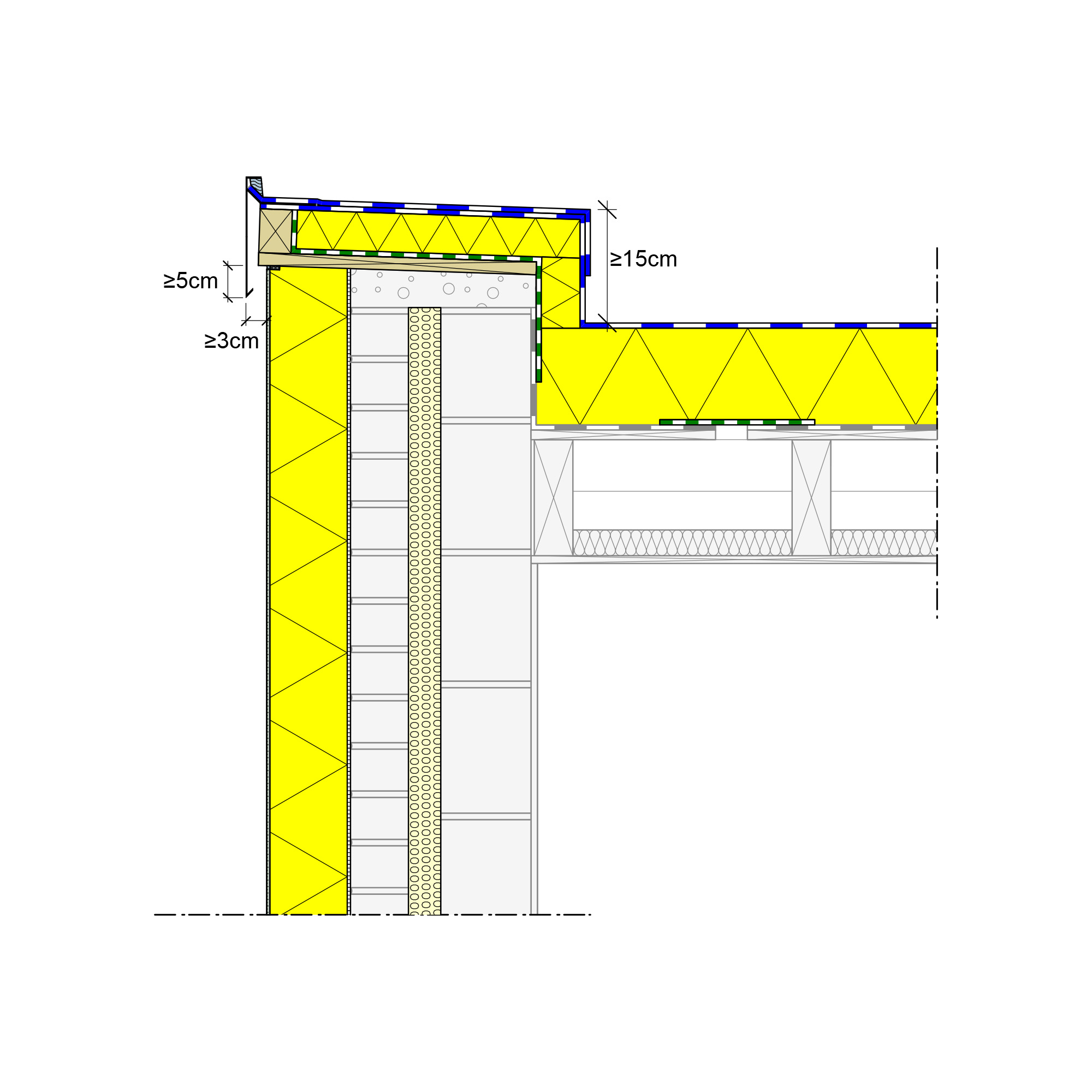

- de muurafdekking kan bovenop de tussengevoegde isolatie geplaatst worden en ervoor zorgen dat de isolatie gelijk met het verticale vlak van de dakopstand stopt (zie afbeelding B1). Het ETICS [21] zal nadien de rand van deze isolatie bedekken. De muurafdekking wordt door de isolatie heen aan de muur bevestigd. Het isolatiemateriaal moet dan wel voldoende drukvast zijn (minimale belastingsklasse: P3)
- de muurafdekking kan rechtstreeks op de muur geplaatst worden (schema). De muurafdekking ondersteunt de oversteek van de isolatie om te voorkomen dat deze uitkraagt.

Plaatsing van het ETICS

Plaatsing van het ETICS na de dakisolatiewerken

Dit is het meest voorkomende geval en komt volgens ons overeen met de volgorde waarin de werken idealiter uitgevoerd worden.
Tijdens de initiële controle moet de gevelwerker nagaan of de uitgevoerde werken voldoen aan de principes in deze fiche en de opdrachtgever op de hoogte brengen van eventuele afwijkingen.
De ingreep omvat het isoleren van de spouwmuur met behulp van een ETICS. Hiertoe moet het ETICS aangesloten worden tegen de vooraf voorziene opgaande dakoversteek. Zorg hierbij voor een goede aansluiting van de isolatielagen.

Plaatsing van het ETICS voor de dakisolatiewerken

In de zeldzame gevallen dat het ETICS op de spouwmuur geplaatst wordt voordat het dak geïsoleerd is (zie afbeelding C1), moet een gekwalificeerd persoon een geschikte, waterdichte afwerking aanbrengen om de bovenkant van het ETICS te beschermen in afwachting van de uitvoering van de dakwerken zoals hierboven beschreven. Zorg ervoor dat de metalen muurkap hergebruikt kan worden in de tweede fase.
