3D-digitalisering van een gevel
3D-digitaliseringstechnologieën bieden vele mogelijkheden met betrekking tot diagnose en documentatie voorafgaand aan een renovatie (bv. opmeting of analyse van de rechtheid en/of de vlakheid).
Gezien de diversiteit van de mogelijke benaderingen en beschikbare apparaten is het niet altijd makkelijk om een overzicht te bewaren. Aan de hand van een eenvoudig geval (de opmeting van een gevel) beschrijven we hieronder twee courante oplossingen.

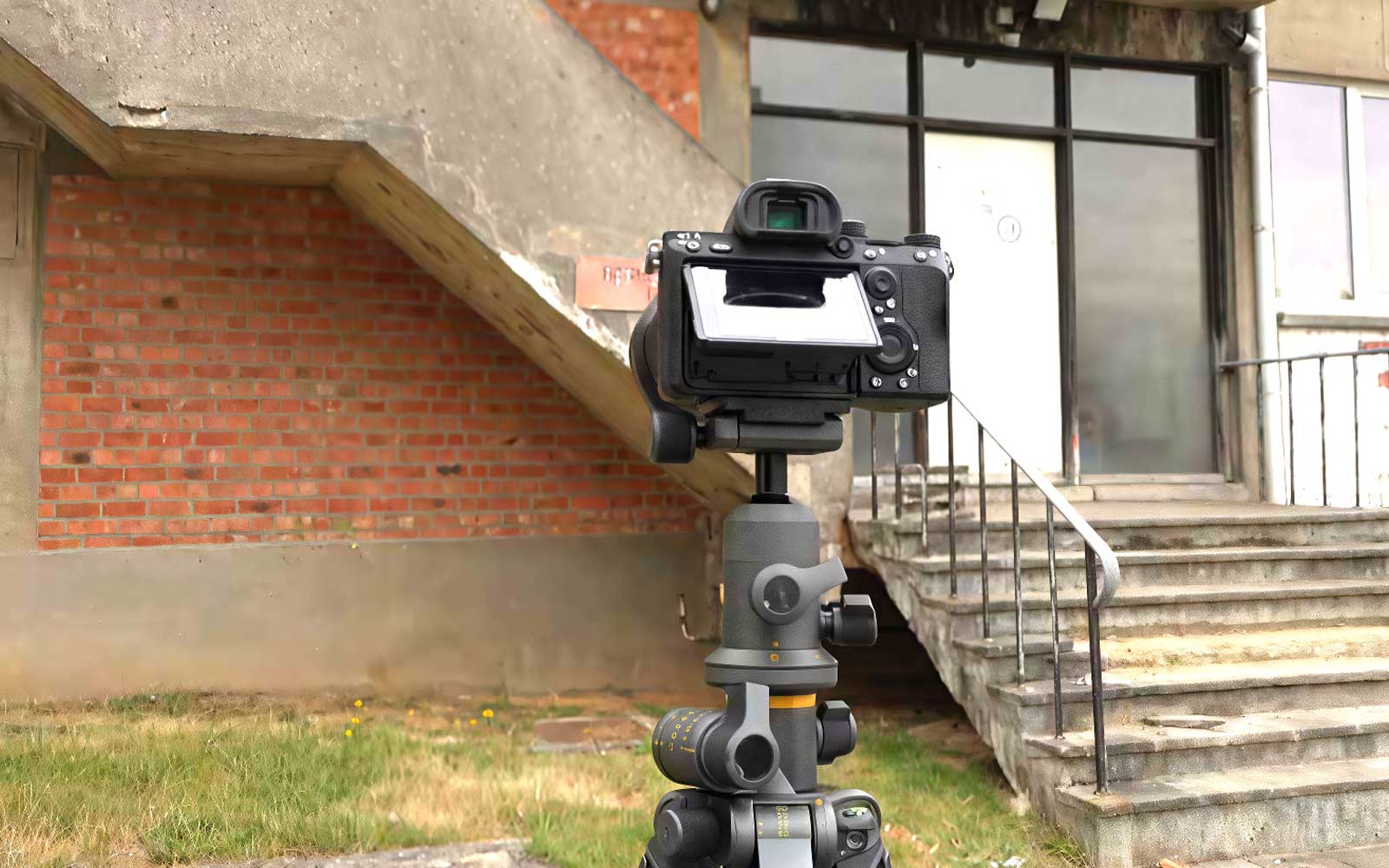

Fotogrammetrie
Met behulp van fotogrammetrie, dat bijzonder geschikt is voor oude gebouwen, kunnen puntenwolken eenvoudig verkregen worden. Het principe is simpel: foto’s van een object worden geanalyseerd door een softwareprogramma dat het object in drie dimensies reconstrueert. Op de bouwplaats zijn een tiental foto’s al voldoende om een beknopt 3D-model van een muur te bekomen. Met honderd foto’s is het mogelijk om een indrukwekkend detailniveau te bereiken.

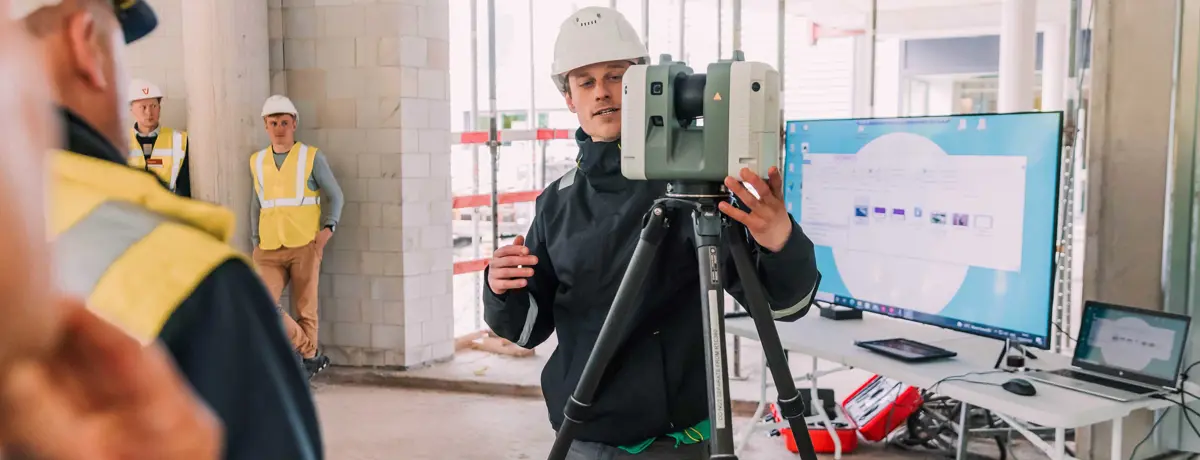

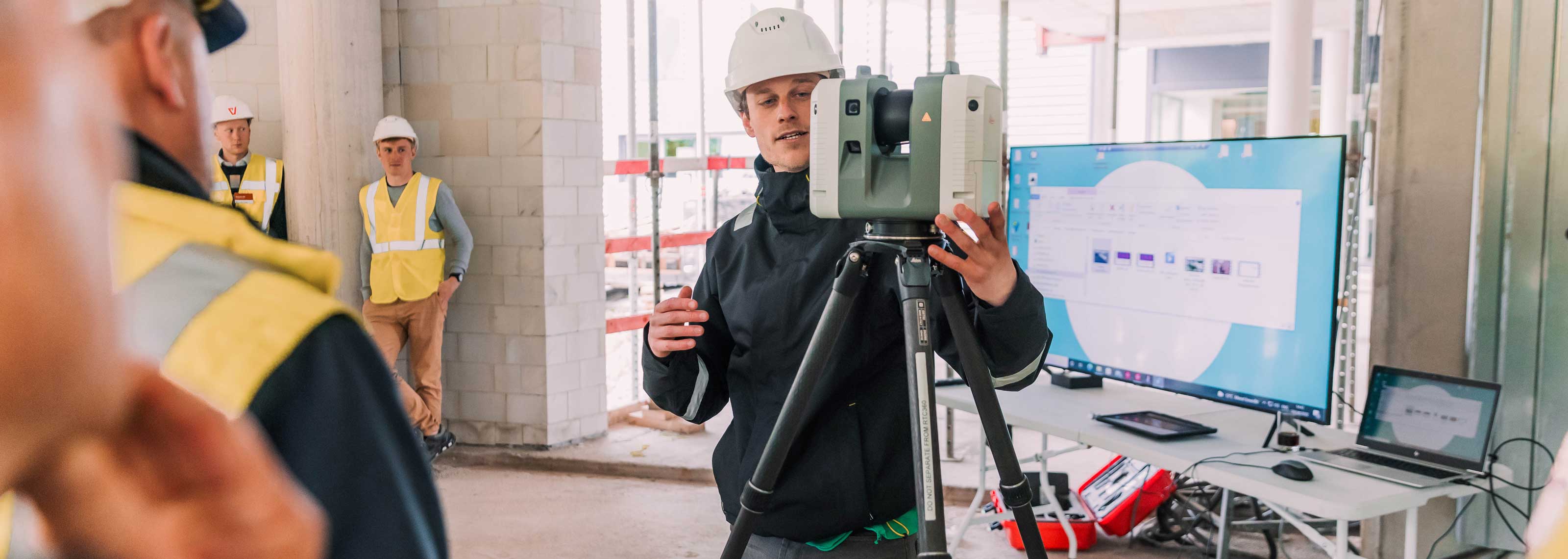

Laserscanning
In tegenstelling tot fotogrammetrie is laserscanning een robuuste technologie. Met deze aanpak kunnen honderdduizenden punten per seconde op het oppervlak van de gevel geregistreerd worden. De fotografische sensoren op de camera vangen ook de kleur van de gevelelementen op.

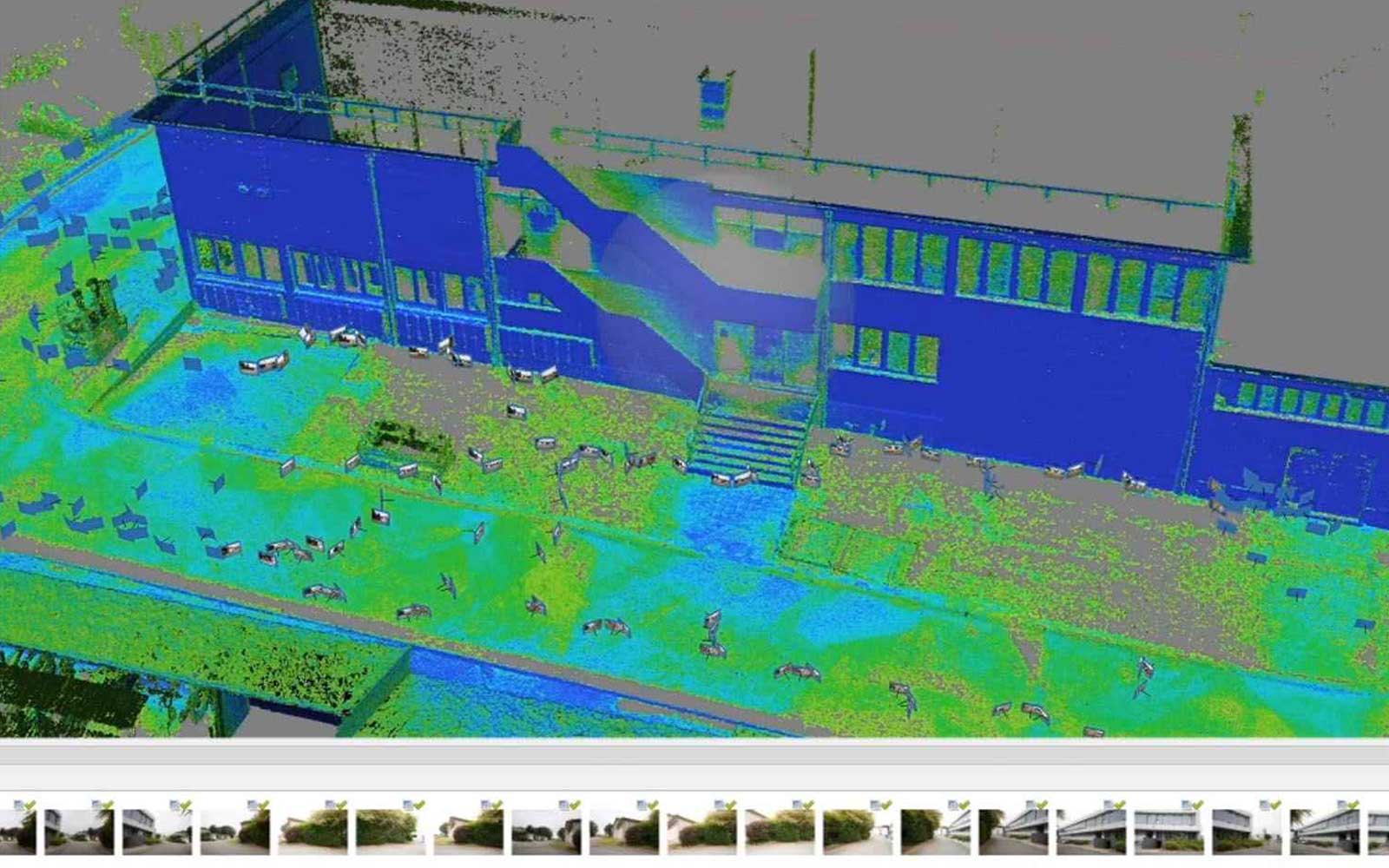

Puntenwolk in kleur
Hoewel de aanpak van beide technologieën zeer verschillend is, bezorgen ze de gebruiker hetzelfde type bestand: een puntenwolk in kleur. Door de resulterende bestanden met elkaar te vergelijken, zal blijken dat de laserscanner een voordeel oplevert wat meetbetrouwbaarheid betreft. Aan de andere kant biedt fotogrammetrie vaak een betere visuele kwaliteit. Daarom worden beide technologieën soms gecombineerd.
Op basis van de gegenereerde puntenwolk kunnen enkele eenvoudige analyses uitgevoerd worden:
- metingen
- opmaak van plannen
- vlakheidsanalyses
- rechtheidsanalyses
