Laserscanning voor opmeting en documentatie
Bestaande gebouwen snel en volledig vastleggen in 3D
Van bestaande toestand naar digital twin

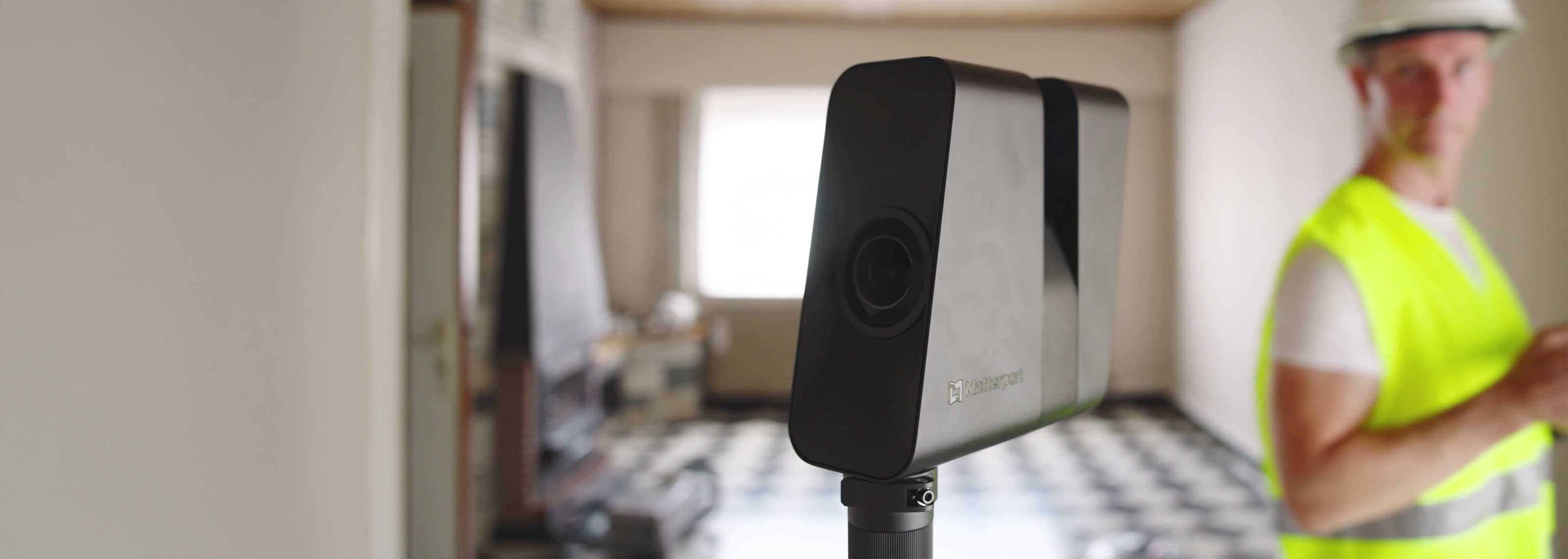

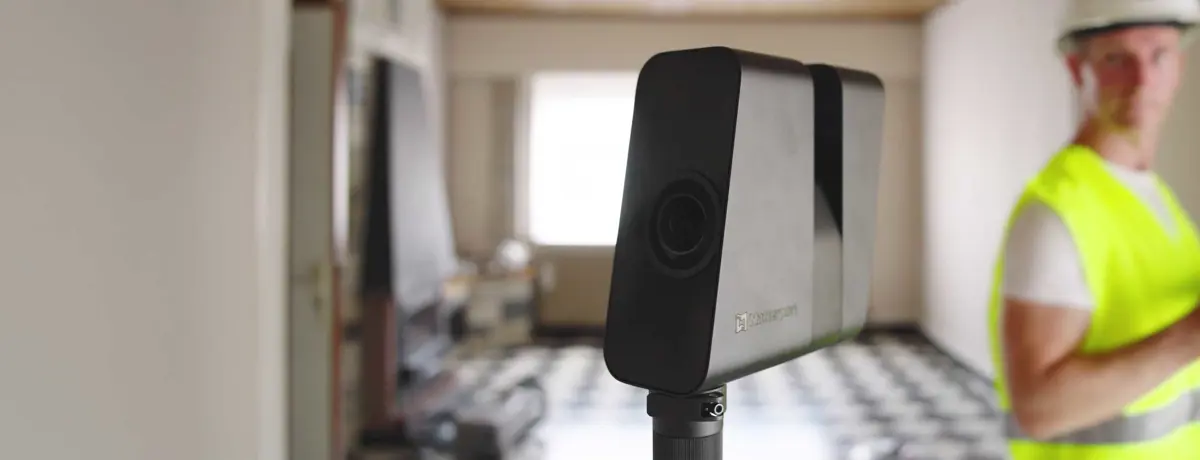

Met laserscanning maak je in korte tijd een digitale kopie van een gebouw: alle ruimten, volumes en details worden vastgelegd in een 3D-puntenwolk. Die “digital twin” dient als betrouwbare basis voor opmetingen, renovatie-ontwerp, werfopvolging en latere documentatie – zonder telkens opnieuw te moeten gaan meten of openbreken.
Duik dieper in de technologie met onze instructievideo’s:
- Op deze pagina
- Situatie
- Aanpak
- Resultaten
- Partners
Situatie
Bij renovatie- en verbouwingsprojecten ontbreekt vaak correcte of recente documentatie. Oude plannen kloppen niet meer, verbouwingen zijn niet ingetekend en opmeten met rolmeter of totaalstation kost veel tijd. Tegelijk willen ontwerpers, aannemers en gebouwbeheerders één gedeeld, betrouwbaar beeld van de bestaande toestand om faseringsplannen, hoeveelheden en risico’s goed te kunnen inschatten.
Aanpak

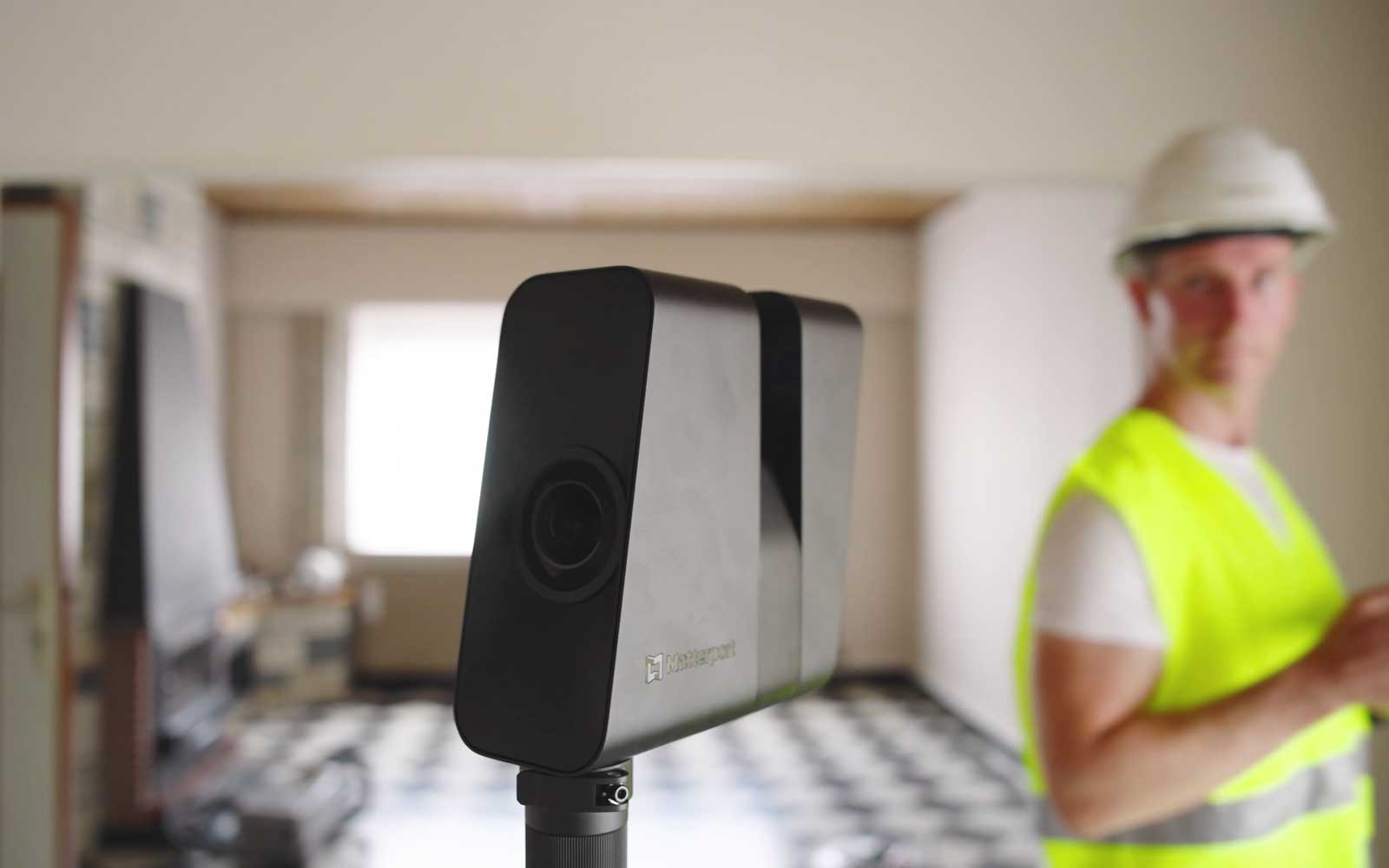

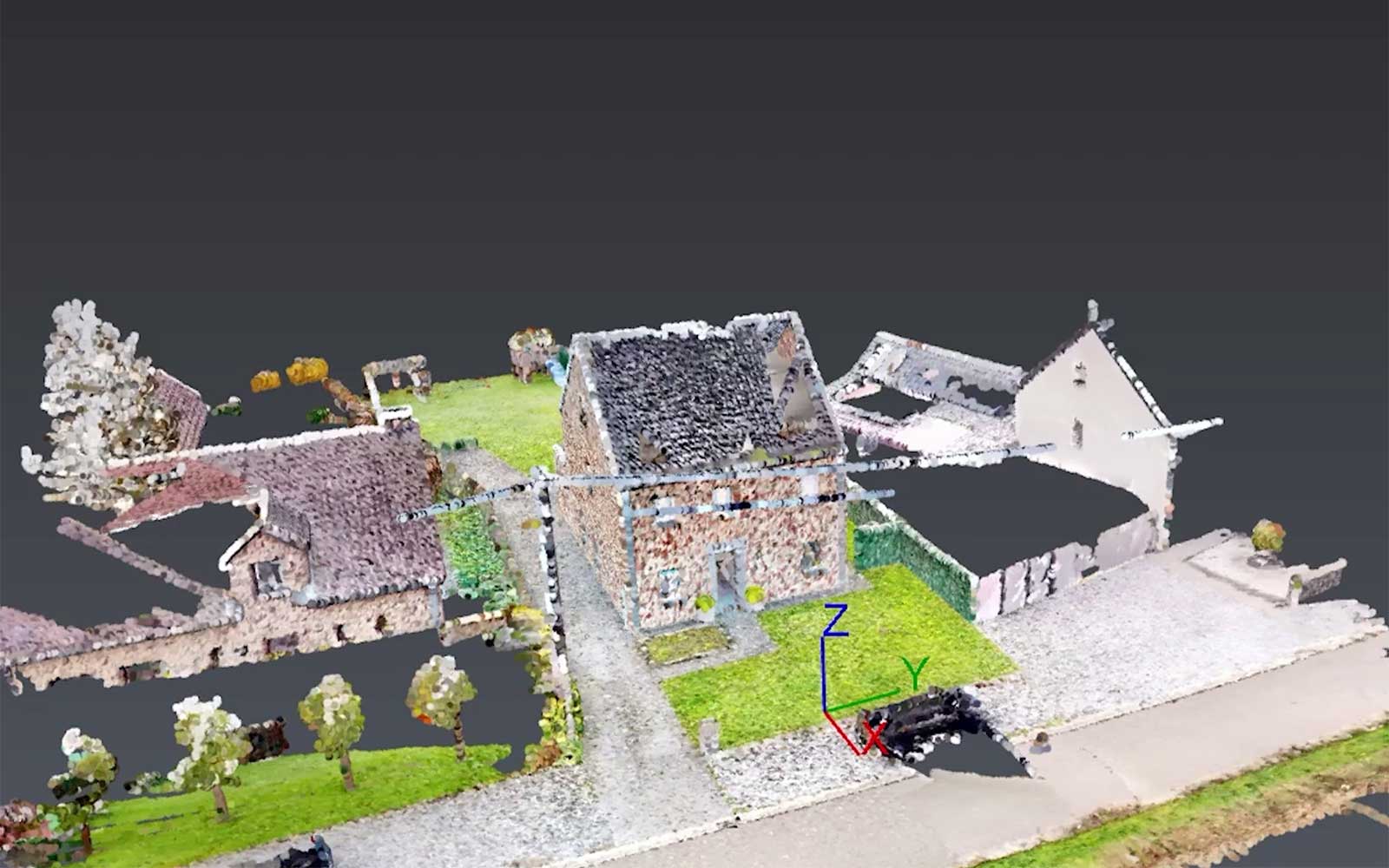

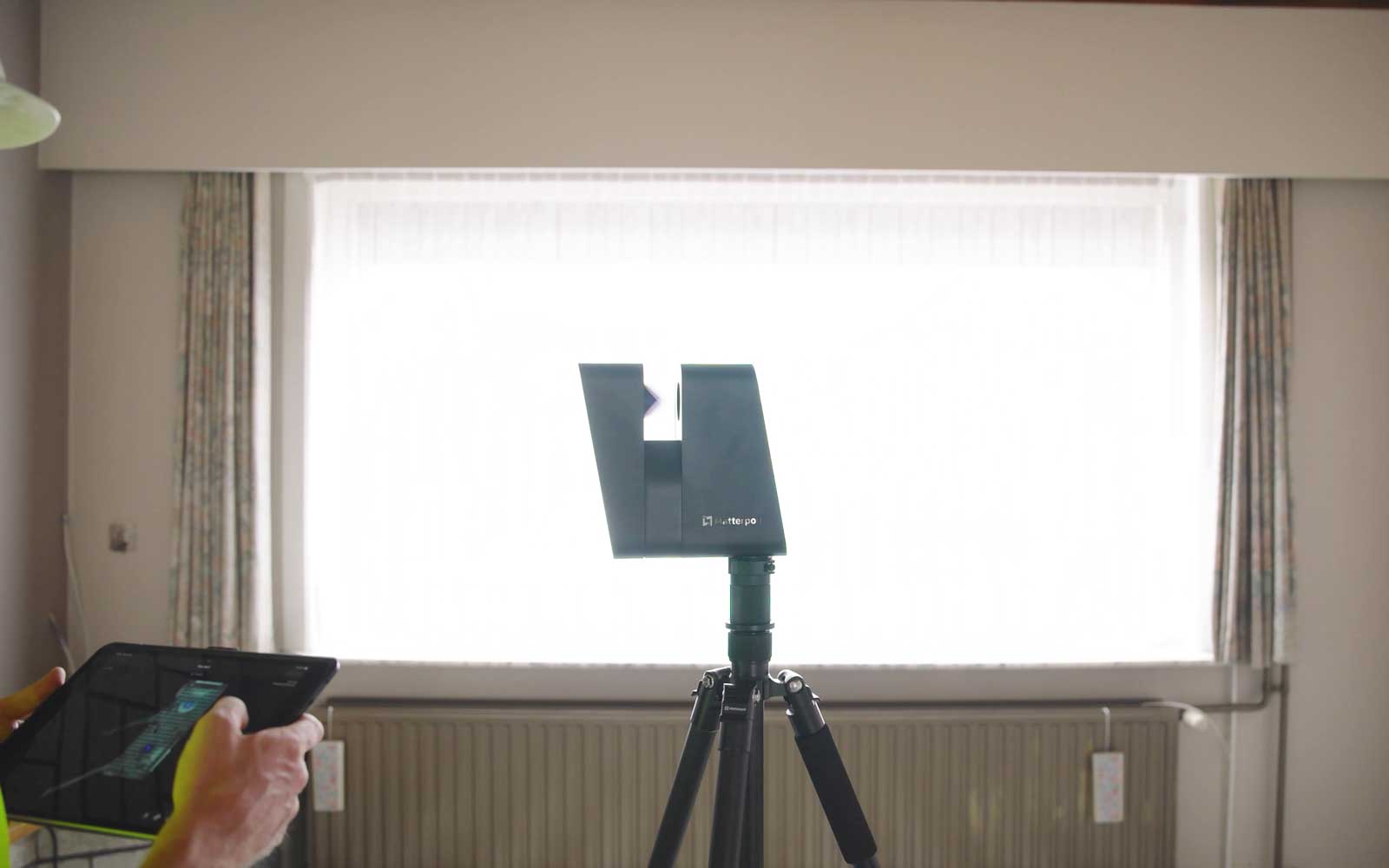

Met een laserscanner worden interieur en exterieur systematisch in 3D gescand vanaf verschillende standpunten. De software voegt de scans automatisch samen op basis van overlap tot één consistente puntenwolk: de digitale tweeling van het gebouw. In een cloudplatform kan je het model bekijken, afstanden en hoogtes meten, doorsneden en aanzichten maken, opmerkingen toevoegen en info (foto’s, pdf’s, tickets) koppelen aan ruimtes of onderdelen. Indien nodig wordt uit de puntenwolk een 2D-plan, gevelaanzicht of BIM-model gegenereerd als basis voor verdere uitwerking.
Resultaten
- Eén nauwkeurige digitale referentie van de bestaande toestand, voor alle betrokken partijen.
- Minder manuele opmetingen en werfbezoeken: veel vragen kunnen rechtstreeks in het model beantwoord worden.
- Betere werfvoorbereiding en minder verrassingen tijdens de werken, omdat clashes en knelpunten vroeg zichtbaar worden
- Duidelijke documentatie voor as-built, onderhoud en latere verbouwingen, inclusief een visuele “tijdlijn” wanneer tussentijds gescand wordt.
